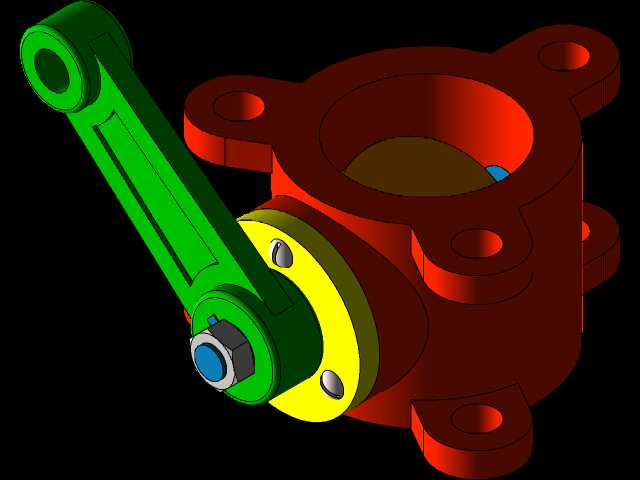

手动法兰式蝶阀结构三维设计展示

这款手动蝶阀的结构设计，首先要匹配给排水、暖通循环、化工介质输送这类常见管路系统的工况需求，核心作用是实现管路内介质的通断控制，也可在小范围内调节介质流量，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，适合布置紧凑的管廊、设备配套管路场景。从功能实现逻辑来看，它采用四分之一圈旋转的启闭结构，阀瓣固定在贯穿阀体的转轴上，扳动手柄带动转轴旋转90度即可完成全开到全关的动作，操作力矩小，日常启闭不需要额外加装辅助助力结构，手柄的长度设计经过力矩校核，即使在管路带一定压损的工况下，单人手动操作也能顺利完成启闭。阀体采用法兰式连接结构，四个带安装孔的凸耳沿阀体圆周均匀分布，安装时可直接与管路端的配对法兰通过螺栓锁紧，安装孔的位置度公差控制在0.2mm以内，能保证与标准法兰的对接同轴度，避免安装后出现密封面错位渗漏的问题；阀体的流道采用直通式等径设计，全开状态下阀瓣与流道方向平行，介质流经时的流阻系数仅为0.2左右，远低于同通径截止阀，能有效降低管路输送过程中的压损，减少泵组的动力损耗。密封结构上，阀瓣与阀体之间的密封面采用环形贴合设计，阀瓣边缘做了圆弧过渡处理，关闭过程中不会对密封件造成硬刮擦，能有效延长密封件的使用寿命；转轴与阀体的配合部位设置了轴封结构，避免介质从转轴间隙向外渗漏。设计过程中充分考虑了安装边界的限制，阀体的最大外轮廓尺寸、法兰凸耳的外伸长度、手柄在全关和全开位置的摆动空间都做了干涉校核，安装后手柄的操作空间不会与周边管路、支架发生碰撞，不管是水平管路安装还是垂直管路安装，都能保证操作手柄处于便于人工操作的角度。另外，阀体的壁厚设计根据公称压力等级做了强度校核，在额定工作压力下不会出现变形开裂的问题，阀瓣的转轴采用双侧支撑结构，相比单侧悬臂支撑的结构，在介质长期冲刷下转轴的形变量更小，启闭动作更顺畅，不会出现卡涩的情况，适合长期在固定管路上连续使用，日常维护仅需要定期检查轴封的密封状态，不需要整体拆解阀体，维护成本较低。
