框架式光伏太阳能电池板组件结构设计

　　在分布式光伏电站、户用并网发电系统、离网型光伏供电场景中，这类框架式光伏电池板组件是核心的光电转换单元，日常户外运维巡检、小型离网供电站点搭建、建筑光伏一体化配套安装时，都会用到这类标准化的电池板结构。不同于实验室里的裸电池片，实际工程应用里的电池板必须做封装框架设计，既要保证电池片受光面的透光率，又要抵御户外风沙、雨雪、温度交变带来的结构应力，避免隐裂、渗水这类常见的工程故障。

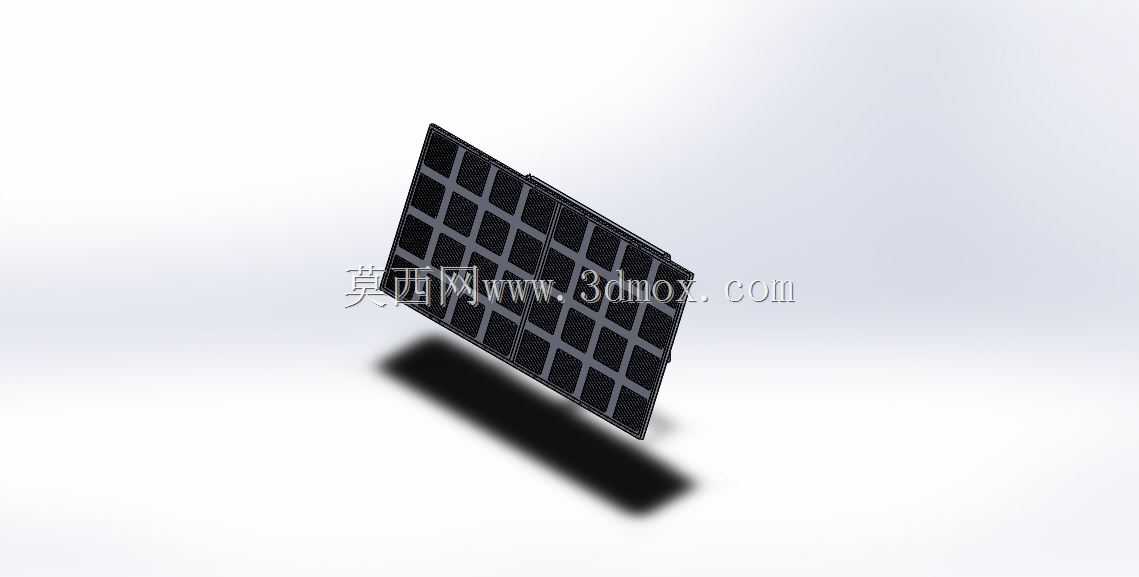

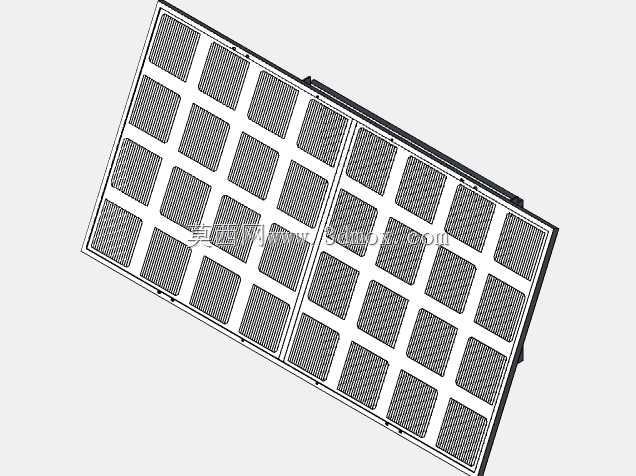

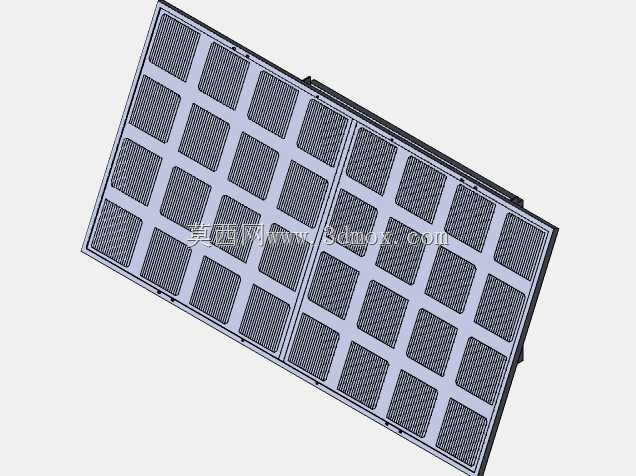

　　从结构设计逻辑来看，这个组件采用了矩形铝合金边框作为承载主体，边框的折边结构做了嵌套式设计，层压后的电池片层、EVA胶膜、钢化玻璃盖板、背板整体嵌入边框卡槽内，打密封胶固化后形成完整的密封腔体，边框的四个角位采用角码铆接固定，既保证整体结构的抗扭刚度，也方便现场安装时快速拼接固定。电池片采用规整的矩阵式排布，每一片电池片之间通过汇流条做串并联连接，排布时预留了均匀的间隙，既避免热胀冷缩时电池片相互挤压产生隐裂，也能保证单片电池出现故障时不会影响整板的功率输出。

　　实际安装场景中，这类组件的安装边界需要匹配常用的光伏支架规格，边框背部预留的安装孔位间距符合通用光伏支架的檩条安装尺寸，不管是彩钢瓦屋顶的夹具固定、地面电站的支架螺栓固定，还是户用阳台的壁挂式安装，都能直接适配，不需要额外做转接件加工。组件的整体厚度控制在常规民用光伏板的标准范围内，边框侧边的排水槽设计可以让雨天的积水顺着槽体自然排出，避免边框位置长期积水渗入密封层，同时也能减少积灰在边框位置的堆积，降低日常清洁的工作量。

　　从功能特性上看，组件的受光面采用高透钢化玻璃作为保护层，表面做了减反射处理，在低光照角度下也能保证足够的光线入射到电池片表面，提升早晚时段的发电效率。背部的背板采用耐候性复合材料，能够阻隔水汽渗透，同时反射部分未被电池片吸收的光线，提升整体光电转换效率。边框的接地设计预留了标准的接地端子安装位，现场安装时可以直接连接接地扁钢，满足户外电气设备的防雷接地要求，避免雷雨天气下组件被感应雷击损坏。

　　在做三维结构设计时，需要重点考量几个工程细节：首先是边框卡槽的深度公差，必须控制在合理范围内，过深会导致层压件安装不到位，密封胶填充不足出现渗水隐患，过浅则会导致层压件突出边框，运输过程中容易磕碰损坏玻璃边角；其次是电池片排布的间隙均匀性，要考虑层压过程中胶膜流动带来的位移量，避免汇流条被挤压错位导致的短路风险；另外安装孔位的位置精度要匹配支架的安装公差，孔位周边做了加强筋设计，避免螺栓紧固时边框出现变形，影响组件的平面度，进而导致玻璃受应力出现自爆问题。

　　这类组件在实际选型时，结构尺寸需要匹配安装场地的可用面积，同时考虑组件的重量对支架载荷的影响，铝合金边框的壁厚设计既要满足抗风载、雪载的强度要求，也要控制整体重量，方便人工搬运安装，尤其是户用场景下，单人能够完成单块组件的搬运和固定，能大幅降低现场施工的难度。组件的接线端设计在背部的接线盒内，接线盒的位置避开了安装孔位和支架的支撑位置，避免安装时挤压接线盒导致线缆破损，同时接线盒的防护等级满足户外使用要求，雨天也不会出现进水短路的问题。

　　在不同的应用场景下，这类组件的安装角度可以通过支架调节，框架的结构强度能够承受不同角度下的风载荷，在沿海高风速地区，边框的壁厚可以做相应加厚，提升整体抗风能力，在西北高海拔低温地区，密封胶和背板材料需要适配低温环境，避免低温下材料脆化导致的密封失效。三维建模过程中，需要把这些实际工程中的约束条件都融入结构设计里，而不是只做外观的曲面造型，每一个折边、每一个孔位、每一处加强结构，都对应着实际生产、安装、运维环节的具体需求，这样设计出来的模型才能真正用于工程参考，而不是单纯的外观展示。
