防滚架式管状车身连接结构

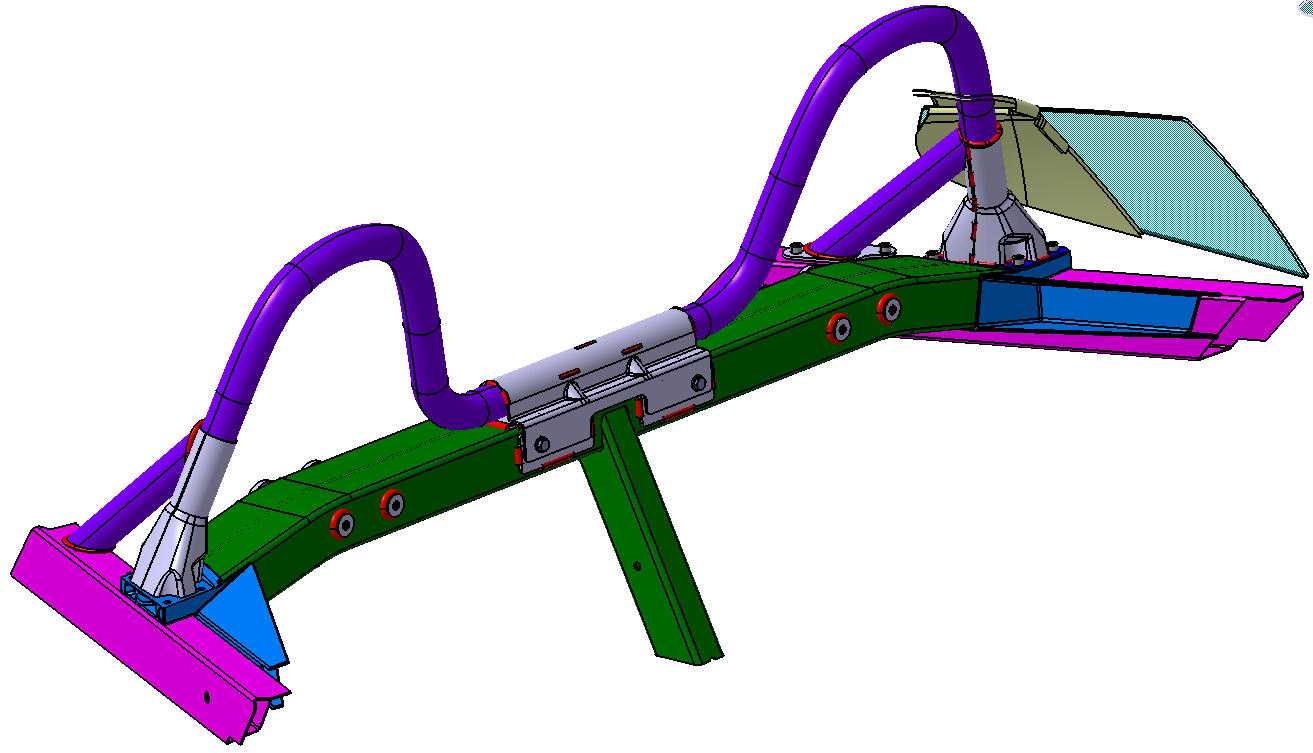

该结构主要应用于场地赛车、改装越野车辆的乘员舱防护与车身承载场景，作为核心受力构件承担车辆翻滚时的冲击载荷传递，同时为车身覆盖件、风挡组件提供安装定位基准。设计过程中优先采用规格为直径40mm、壁厚2.5mm的无缝管材作为主受力梁，弯管段的曲率半径经过反复校核，既保证管材冷弯成型时不会出现管壁褶皱、截面椭圆度超差的问题，又能匹配乘员舱的头部空间预留要求，避免对驾乘人员的进出与操作造成干涉。主横梁与各分支弯管的连接节点采用焊接式铸钢支座过渡，支座上预留的螺栓孔位可直接对接风挡玻璃安装框架、侧围护板的固定点，无需额外在管材上钻孔破坏梁体的整体强度，所有连接面的贴合公差控制在0.2mm以内，保证装配后不会出现应力集中点。从安装边界来看，该结构的下部支脚直接与车身底盘的主纵梁上平面贴合，支脚处设计的外翻式安装边通过四颗M12螺栓与纵梁预埋螺母锁紧，安装边与梁体之间设置有三角形加强筋，可将翻滚时的垂直冲击载荷均匀分散到底盘框架上，避免局部载荷过大导致纵梁变形。侧向伸出的紫色弯管构件为侧防滚支撑，其末端延伸至车身门槛梁位置，与门槛内部的加强板焊接固定，在车辆发生侧面碰撞或侧向翻滚时，可配合主防滚架形成闭环受力结构，抵消侧向的挤压力，防止乘员舱出现过大的溃缩变形。风挡安装位的铰接支座集成在主横梁的上部节点，支座的转轴轴线经过角度匹配，可保证风挡玻璃翻转开启时不会与弯管段发生运动干涉，铰接点处预留的阻尼件安装槽可直接适配通用规格的风挡阻尼撑杆，无需额外设计转接支架。整个结构的所有外露棱边均做了R3以上的圆角处理，避免装配维护时对操作人员造成割伤，管材表面的涂装预留厚度也在建模时做了偏移处理，保证后期做防腐、喷绘涂层后不会出现装配尺寸偏差。
