双节式奈特万向联轴器结构设计

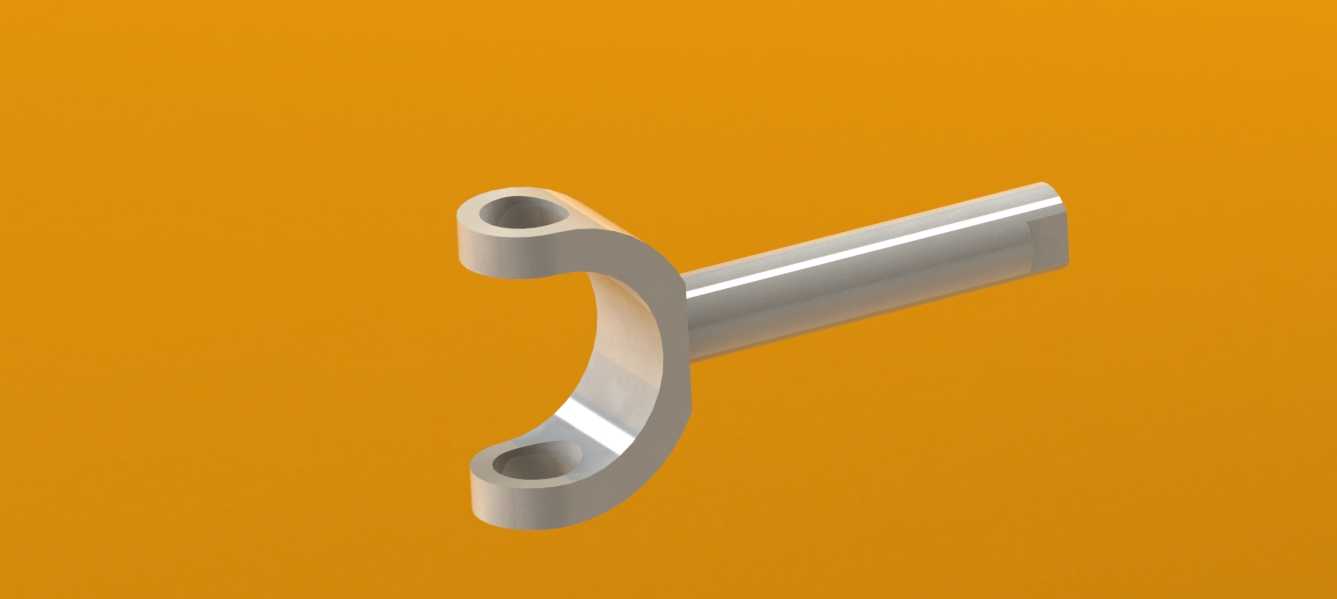

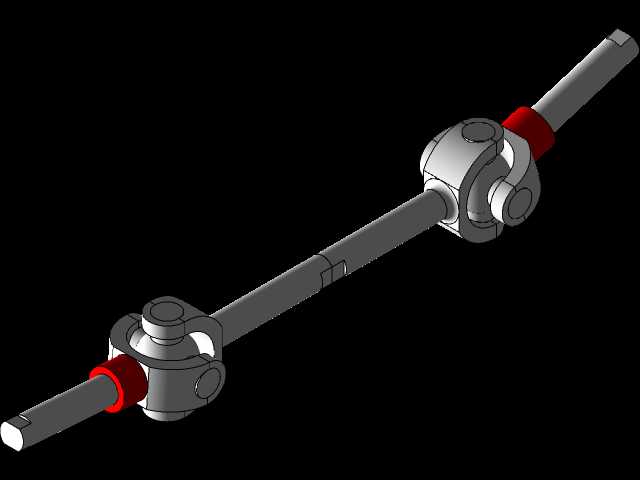

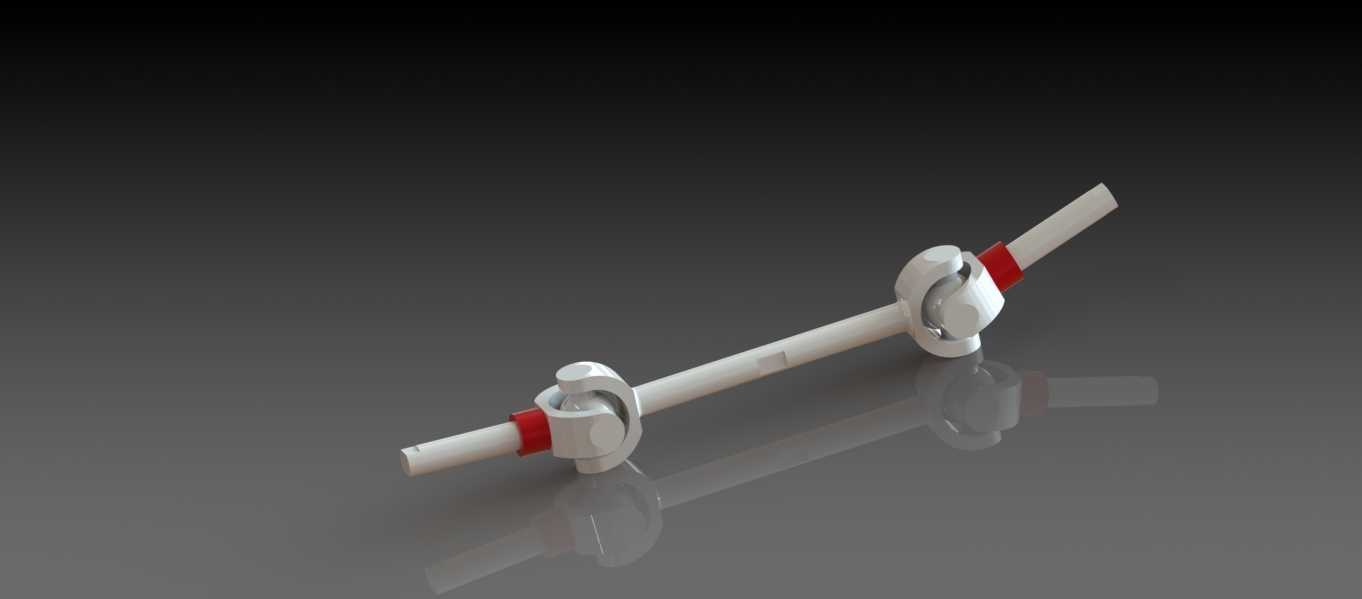

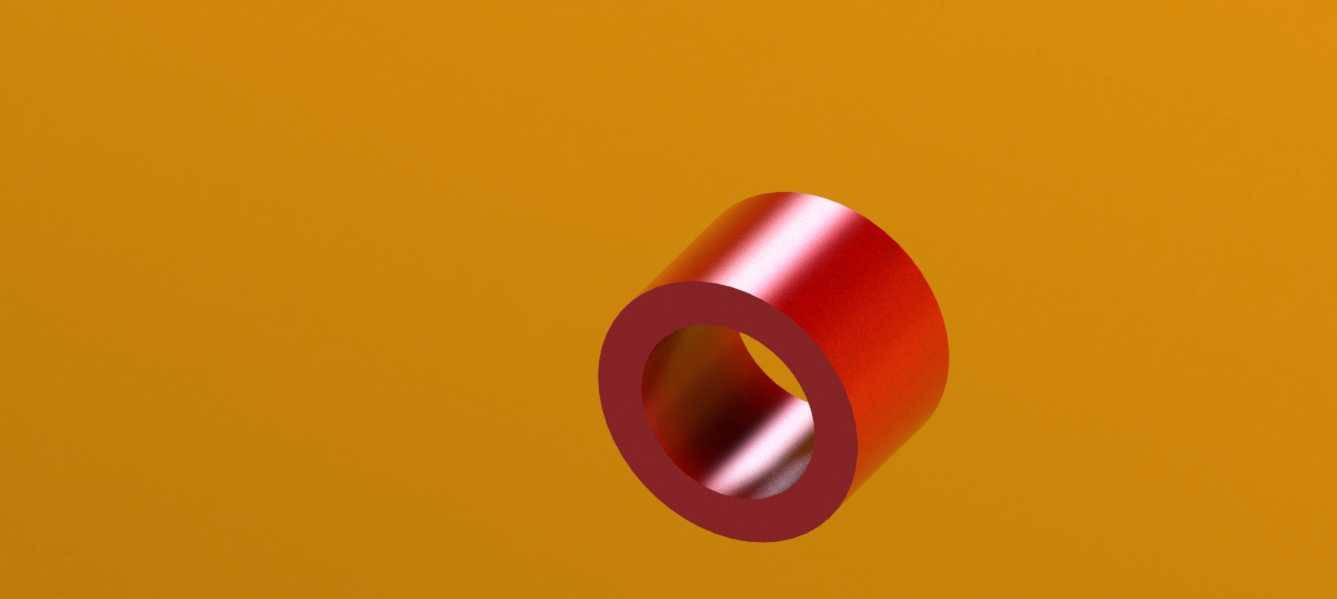

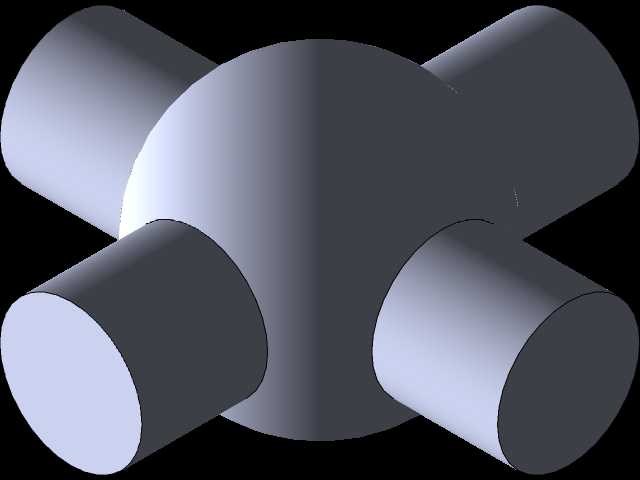

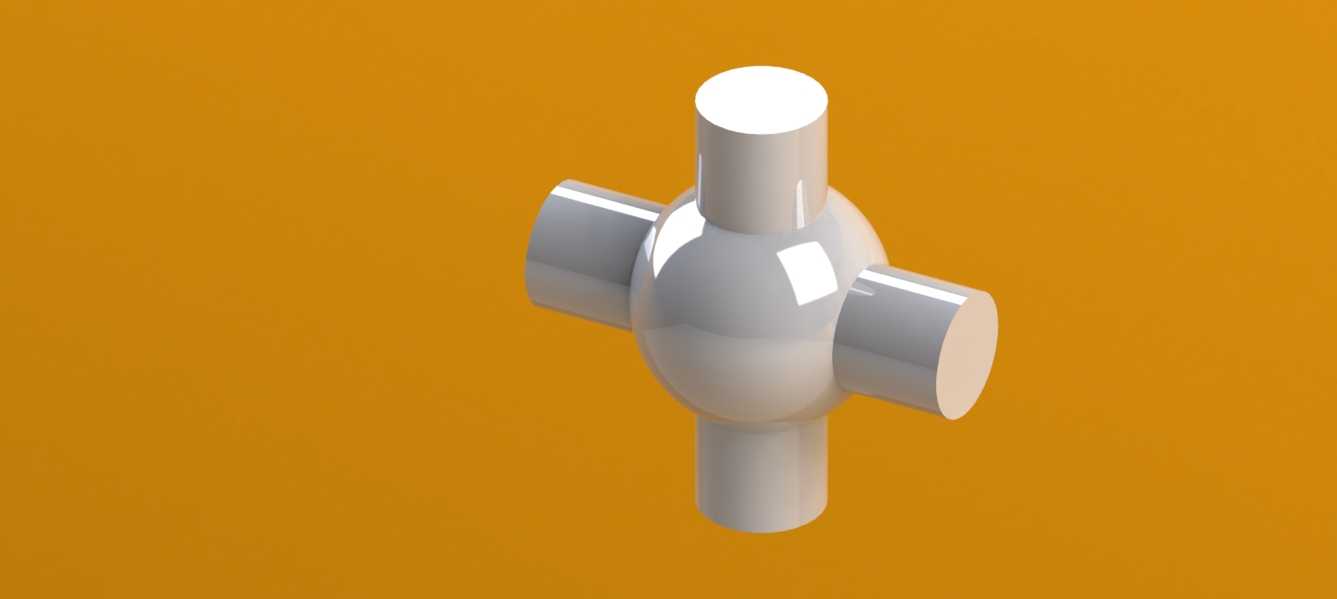

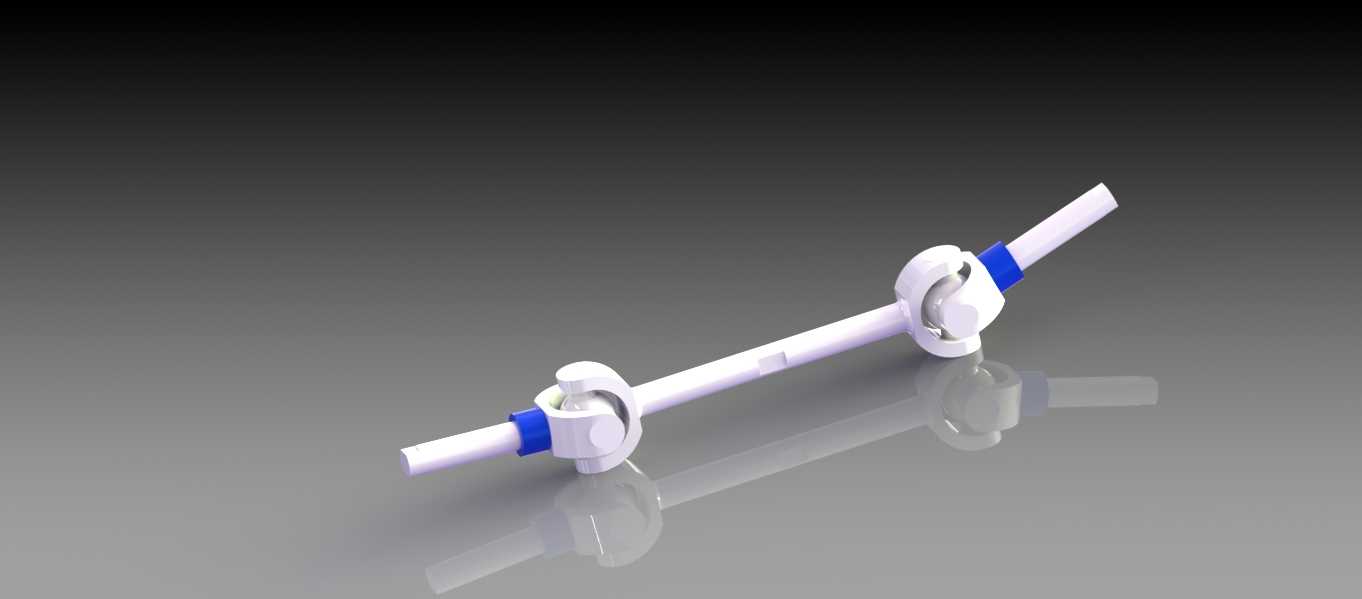

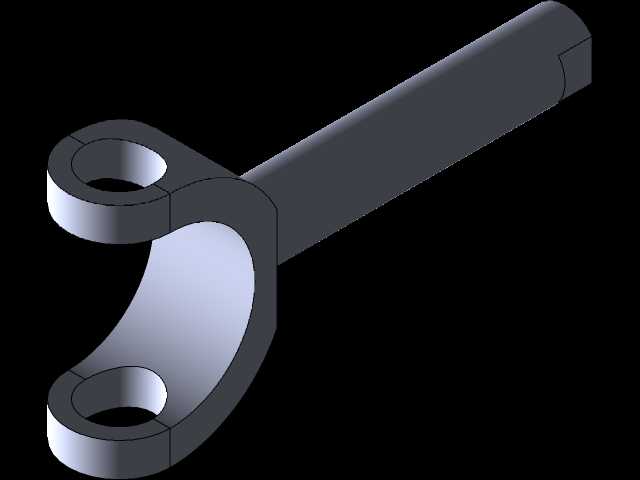

这类双节万向联轴器的核心应用场景，集中在存在轴系偏角、径向错位的传动链路中，比如小型输送设备的动力输出端、试验台架的动力转接部位、轻工机械的分动箱连接位，都能看到这类结构的身影。它的实际用途是在两根旋转轴存在安装对中误差、运行中出现相对位移的工况下，稳定传递旋转扭矩，不会因为轴端的不对中产生额外的径向载荷，避免轴端轴承、密封件因为附加载荷过早失效。从功能特性上看，双节的结构相比单节万向节，能补偿更大范围的角向偏差与轴向窜动，两端的十字铰结构可以独立适应不同方向的偏角，中间的连接杆件将两端的铰点串联，保证传动过程中转速波动控制在合理区间，不会出现单节万向节大偏角下的转速脉动问题。设计过程中首先要确定两端轴孔的配合公差，通常按照过渡配合选取，保证和配套轴径的装配同轴度，铰点处的十字销需要做表面硬化处理，应对反复摆动产生的接触磨损，销体和叉头的配合间隙控制在0.02-0.05mm之间，间隙过大会导致传动回程差，间隙过小则会在偏角转动时出现卡滞。外形尺寸上，两端铰头的外径要匹配安装空间的避让要求，不能和周边的机架、护罩产生运动干涉，中间连接杆的长度根据实际安装的轴间距确定，要预留出轴向窜动的补偿余量，避免设备运行中轴系热伸长导致结构顶死。安装边界方面，两端轴头的插入深度有明确限制，要保证锁紧螺钉能对准轴上的定位平面，锁紧后铰头的端面和轴肩预留1-2mm的间隙，给轴向位移留出缓冲空间，铰点的摆动角度不能超过设计允许的最大值，否则会大幅缩短十字销的使用寿命，甚至出现结构脱开的风险。日常选型时还要核算额定传递扭矩，要比实际工况的峰值扭矩留足1.5倍以上的安全系数，避免冲击载荷下铰点断裂，轴套部位的红色标识是装配对位标记，安装时要保证两端叉头的相位一致，才能消除双节结构的传动误差，保证输出端和输入端的转速同步。
