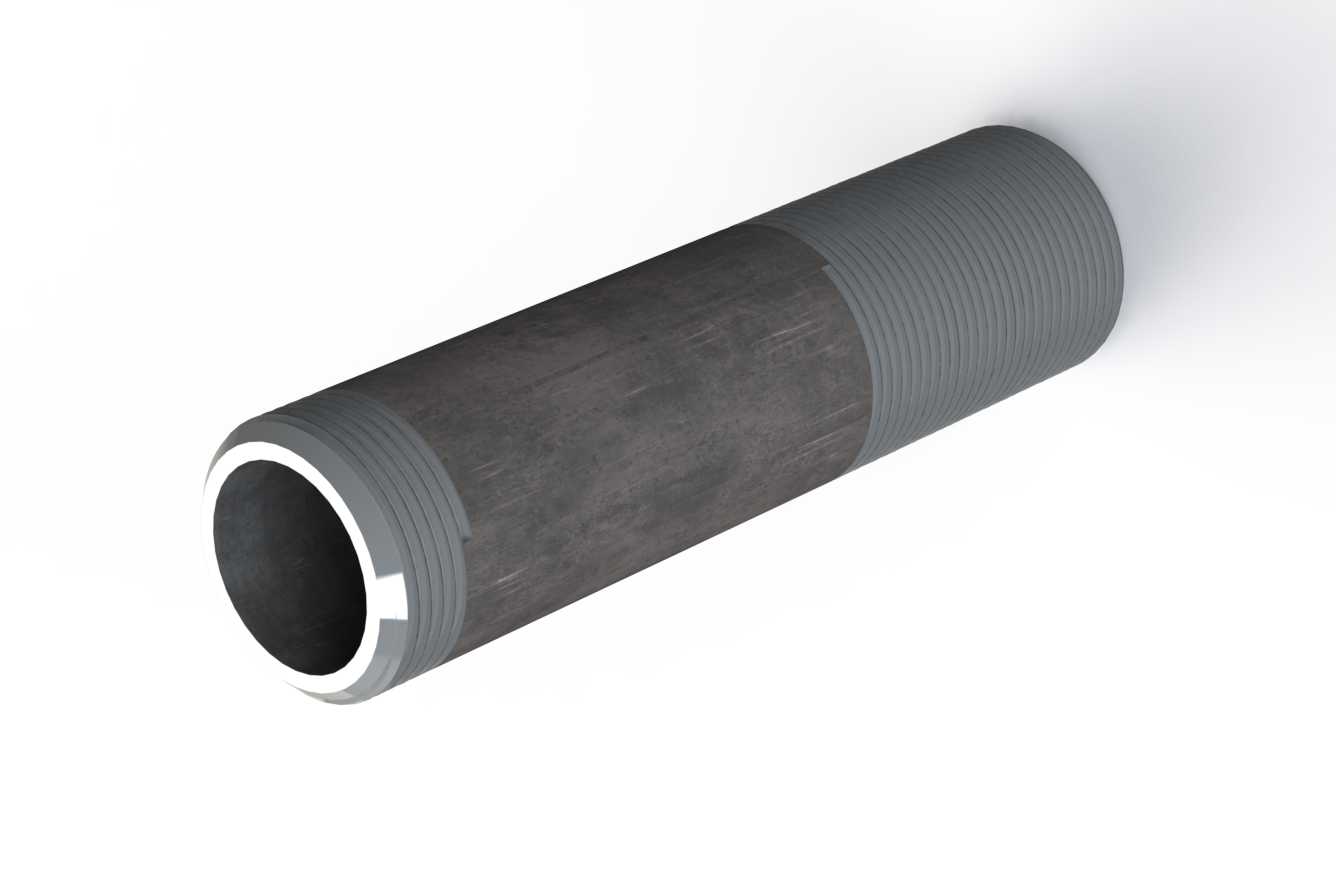

两端外螺纹连接钢制流体输送短节

这类两端带外螺纹的钢制短节，在低压流体输送管路系统里属于用量极大的基础连接件，日常在民用给排水、小型液压站油路、车间压缩空气支管路、普通化工介质输送支路中都能见到它的身影，主要作用是填补管路排布时的短距离间隙，或是作为阀门、仪表、小型设备的进出口转接件，避免长管裁切后螺纹加工精度不足带来的密封隐患。从结构设计上看，该零件采用无缝钢管作为基础坯料，两端加工等长的外螺纹段，螺纹规格匹配常用的英制管螺纹标准，螺纹收尾处预留了足够的退刀空间，既保证螺纹加工时不会出现乱牙、缺牙的缺陷，也能让配套的内螺纹件拧到底时端面贴合紧密，配合生料带或密封胶就能实现可靠的静密封，不会出现介质渗漏的问题。零件中间的光杆段保留了钢管原有的外壁粗糙度，没有做额外的车削加工，一方面能减少不必要的加工工序降低制造成本，另一方面也保留了原材料的壁厚强度，在承受管路额定压力时不会出现应力集中的薄弱点。从安装边界来看，这类短节的整体长度属于固定规格的标准件，两端螺纹的有效啮合长度经过实际工况验证，既不会因为啮合过短导致连接强度不足受压力冲击脱落，也不会因为啮合过长导致安装时拧入深度过大顶坏对接件的内螺纹端面，安装时只需要用管钳夹持中间光杆段拧入两端对接件即可，不需要额外的焊接、法兰对接工序，在狭小的管路安装空间里操作十分便捷。设计建模时需要重点控制两端螺纹的同轴度，避免两端螺纹不同心导致安装后管路出现别劲应力，长期受压力波动影响出现螺纹断裂的问题；同时要严格控制螺纹的中径尺寸公差，保证和标准内螺纹件的配合松紧度适中，过松容易密封失效，过紧则会导致安装扭矩过大，甚至拧裂脆性材质的对接管件。这类零件在管路改造、设备维修场景下的替换频率很高，因为长期接触输送介质可能出现外壁锈蚀、螺纹磨损滑牙的问题，标准化的尺寸设计能让维修人员快速完成替换，不需要现场测绘加工，大幅缩短管路故障的停机时间。
