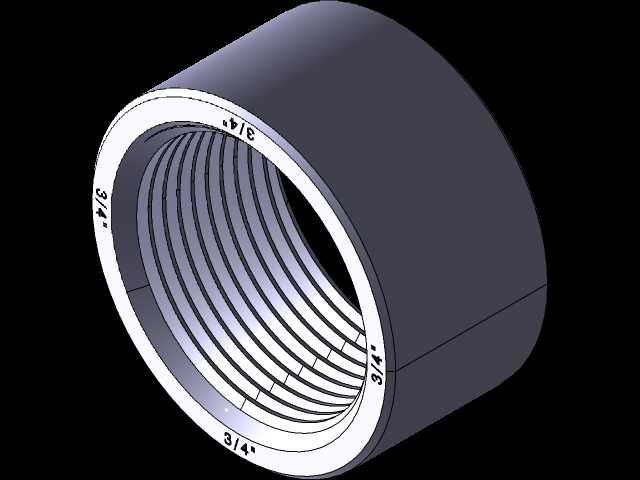

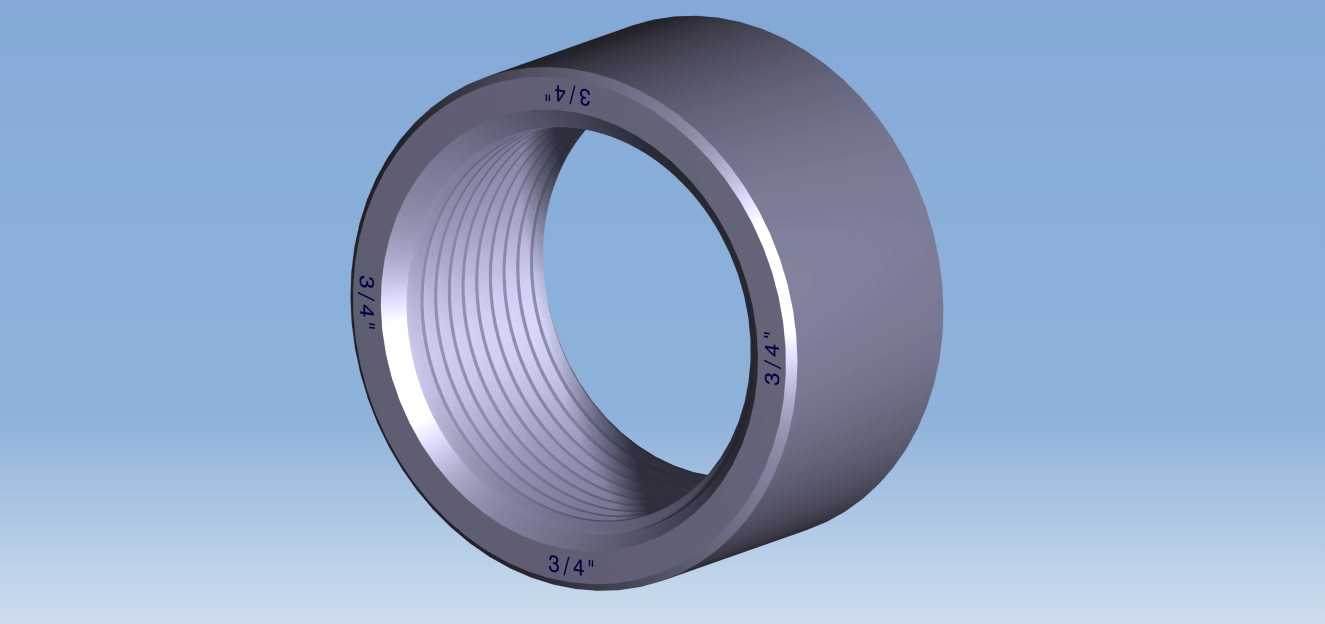

3/4规格梅亚卢瓦内螺纹连接环结构

这款内螺纹环形构件常应用在低压流体输送管路的对接场景中，不管是民用给排水支路的管线衔接，还是小型气动系统的管路端头转接，都能见到这类构件的身影。它的核心作用是通过内圈的连续螺纹结构，实现两段同规格外螺纹管件的轴向锁紧对接，不需要额外焊接或者粘接工序，现场装配时仅用普通管钳就能完成紧固操作，后期管路维护拆解也十分便捷，不会破坏相邻管件的结构完整性。从结构设计逻辑来看，构件整体采用等厚环形截面，外圈做了小角度的倒角过渡，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能让构件顺利嵌入对应的安装沉孔内，不会出现卡滞问题。内圈的螺纹采用标准管螺纹牙型，牙距匹配3/4规格通用管螺纹参数，牙侧粗糙度控制在合理区间，既能保证螺纹旋合时的顺滑度，又能在配合生料带或者密封胶使用时，达到足够的管路密封效果，避免输送介质出现渗漏。构件的轴向厚度经过针对性设计，既保证了足够的螺纹啮合长度，让对接后的管路可以承受常规工况下的轴向拉脱力与径向震动载荷，又不会因为厚度过大造成材料浪费或者安装空间占用过多。在安装边界方面，构件的最大外径适配常规3/4规格管件的配套安装空间，不需要对原有管路的安装位做额外扩孔或者切削改造，替换同规格老旧损坏的同类构件时可以直接适配，不需要调整周边管线的排布位置。这类构件在实际使用中，除了基础的管路对接功能，也可以作为管路端头的防护结构使用，套在裸露的外螺纹管端上，避免螺纹在运输或者现场施工过程中被磕碰损伤，影响后续装配精度。建模过程中需要重点保证内螺纹的牙型轮廓精度，以及环形构件两端面的平行度公差，两端面如果平行度超差，锁紧后会出现局部应力集中，长期受管路震动影响容易出现密封失效甚至构件开裂的问题。同时外圈的圆柱度也要控制在合理公差范围内，当构件需要嵌入安装槽固定时，圆柱度超差会导致装配卡滞，无法顺利到位。
