1寸转3/4寸六角内外丝变径接头结构

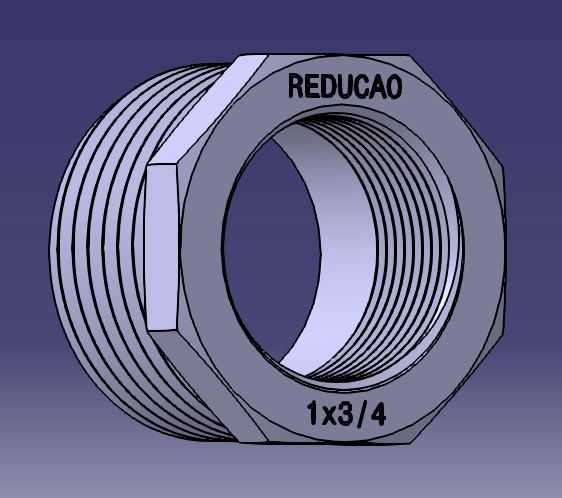

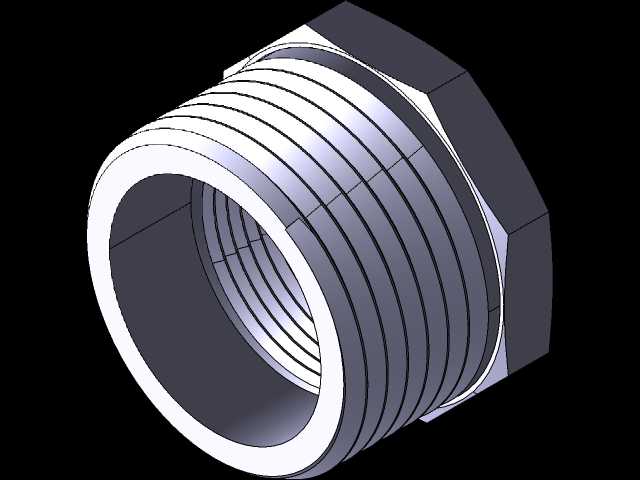

这类异径内外丝接头在流体输送管路系统里属于用量极大的基础连接件，日常在民用给排水管路改造、小型液压站支路配管、气动设备气源分流、车间压缩空气管路接驳、农用灌溉管路转接场景里都能见到，核心作用是实现两种不同公称通径带内螺纹管路的同轴对接，不用额外焊接或者做复杂的管端加工，直接通过螺纹旋合就能完成变径转接，大幅降低现场配管的施工难度。从结构设计上看，主体采用六角外形的设计逻辑完全是服务于安装工况，六角对边的尺寸严格匹配对应规格的呆扳手、活动扳手的夹持范围，安装时不需要专用工装，普通钳工工具就能施加足够的拧紧力矩，保证螺纹副的密封预紧力，避免管路承压后出现渗漏。接头两端的内螺纹分别对应1英寸和3/4英寸的管螺纹规格，螺纹的牙型角、螺距、有效旋合长度都遵循通用管螺纹标准，能和市面上同规格的外螺纹管件、阀门、泵体接口直接匹配，不需要做二次适配加工。设计时特意将六角结构布置在接头的中部位置，不管是从哪一端旋入管路，扳手都能有足够的操作空间，不会因为一端已经接入管路就导致另一端无法施加拧紧力矩，同时中部的六角结构也做了适当的加厚处理，避免扳手夹持时出现棱角变形，反复拆装也不会因为夹持损伤导致无法受力。接头的内部流道做了平滑的过渡锥面，没有突兀的台阶或者直角结构，流体经过变径位置时不会产生强烈的紊流和局部压损，不管是输送清水、液压油还是压缩空气，都能保证流道通畅，减少不必要的动力损耗。外形尺寸上，接头的轴向总长度控制在合理范围，不会因为长度过长导致管路布置时占用过多安装空间，也不会因为长度过短导致螺纹旋合深度不足，影响连接强度和密封性能，两端的螺纹入口处都做了微小的倒角引导，对接外螺纹件时能快速对准，不会出现螺纹错牙导致的牙型损坏。这类接头的材质选择范围很广，根据输送介质的不同可以选用不锈钢、黄铜、镀锌碳钢等不同材质，三维建模时重点还原了六角外形的棱角过渡、内螺纹的完整牙型、内部流道的过渡曲面，能直接用于管路系统的装配干涉检查，也能作为派生设计的基础模型，调整螺纹规格、外形尺寸就能快速衍生出其他通径组合的同类型接头模型，大幅提升同系列产品的设计效率。在实际设备选型时，这类接头的承压能力和材质、螺纹加工精度直接相关，建模时保留的结构细节也能帮助选型人员快速判断接头的安装空间是否满足要求，提前预判装配时的工具操作空间是否充足，避免现场安装时出现干涉无法拧紧的问题。
