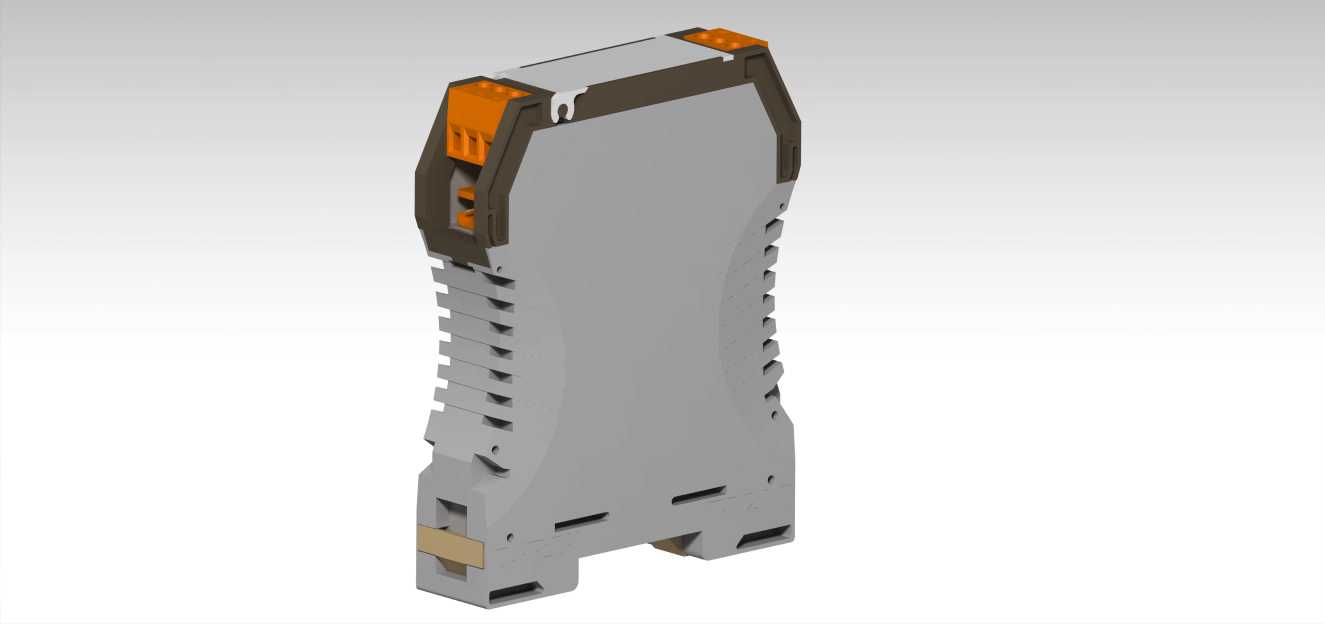

魏德米勒250V6A导轨式信号滤波隔离器件

　　这类导轨安装的信号滤波隔离器件，常被布置在工业控制柜的DIN导轨排上，紧邻PLC输入端子、模拟量采集模块或是现场仪表的接线端，用来处理现场走线串入的传导干扰，保障弱信号传输的稳定性。在工厂自动化产线、过程控制站点、电力配套柜内这类电磁环境复杂的场景里，动力电缆和信号电缆往往同桥架敷设，变频器、伺服驱动器运行时产生的高频谐波很容易耦合到信号回路里，造成模拟量采样跳变、数字信号误触发等问题，这类器件就是针对这类干扰场景设计的。从结构设计来看，整体采用窄型模块化壳体，宽度控制在单倍DIN导轨模块的尺寸区间，能最大化节省柜内安装空间，壳体侧面设计有连续的散热格栅，兼顾器件长时间工作的散热需求，同时壳体的卡扣结构适配标准35mmDIN导轨，

　　无需额外固定件，现场安装拆卸都可以徒手完成，维护时不需要拆卸周边相邻器件。器件两端的橙色接线端子采用插拔式设计，接线时可以先将端子块拔出完成压接后再插回本体，能大幅提升柜内布线的施工效率，端子的接线容量适配常规0.5-2.5平方毫米的多股控制电缆，满足绝大多数工业现场信号接线的线径要求。功能层面，器件集成了滤波和信号隔离双重作用，前端的滤波回路可以滤除共模、差模高频干扰信号，后端的隔离回路能实现现场侧和控制侧的电气隔离，阻断地环路带来的干扰，同时具备信号转换适配能力，可以匹配不同类型的标准工业信号，无需额外配置转换模块。壳体的边角做了圆弧过渡处理，避免安装施工时划伤操作人员，底部的导轨锁扣带有防松脱结构，

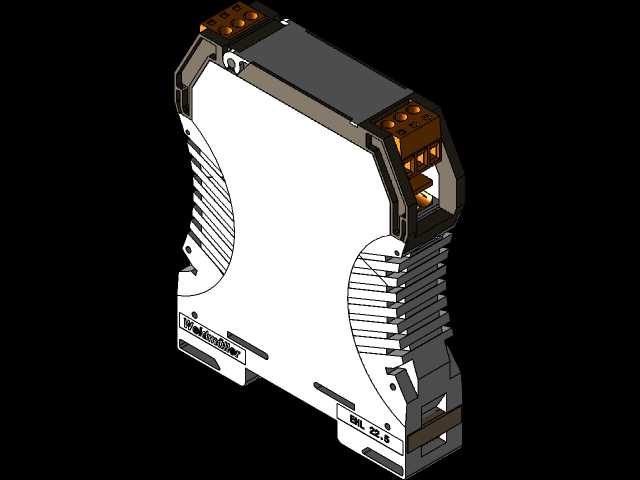

　　在有振动的设备配套场景下也不会出现导轨上移位、松脱的问题。建模时重点还原了壳体的安装卡扣结构、端子的插拔配合间隙、侧面散热槽的尺寸细节，以及壳体表面的安装定位标识，完全匹配实物的安装边界尺寸，可直接用于控制柜的三维布局布线设计，提前校验柜内器件排布的间隙、走线空间是否满足施工规范，避免现场安装时出现器件干涉、接线空间不足的问题。
