魏德米勒PROeco导轨式开关电源结构设计

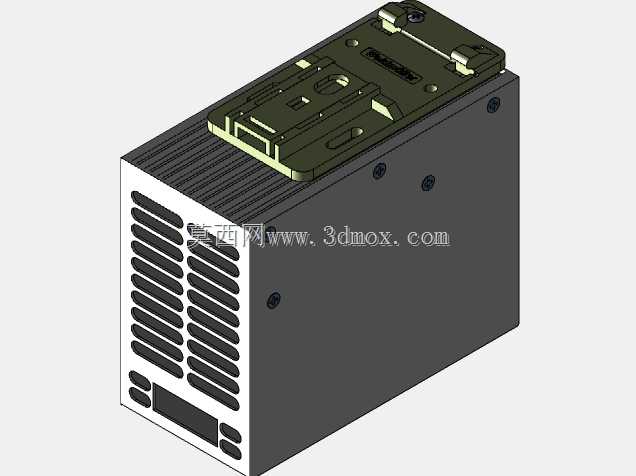

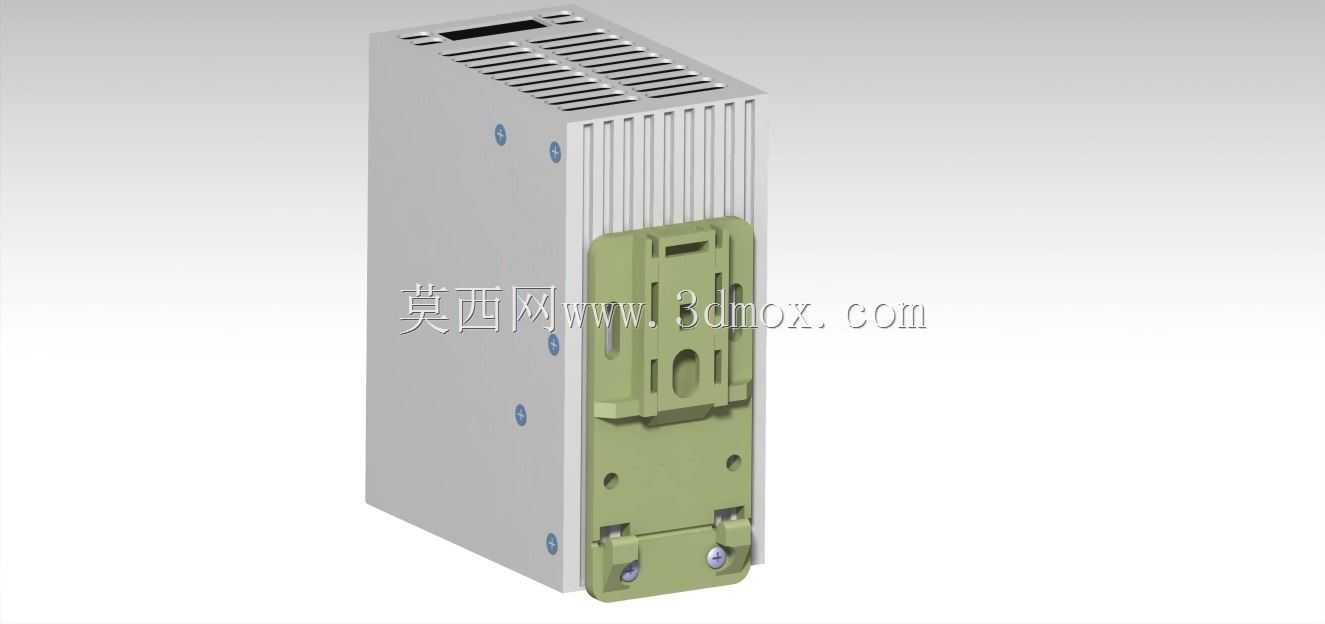

　　这款24V10A规格的开关电源，是工业控制柜内直流供电回路的核心部件，日常在自动化产线控制柜、分布式IO站、小型设备电控箱内都能见到它的身影，主要作用是把工频交流电转换为稳定的24V直流电，给现场的传感器、中间继电器、PLC模块、小型执行器等低压元器件供电。从结构设计来看，它采用了标准DIN导轨安装的卡扣式结构，背部的弹性卡扣可以直接卡装在35mm标准电气安装导轨上，不需要额外打孔固定，在柜内排布时可以和断路器、端子排、继电器模块等标准电气元件并排安装，充分利用柜内导轨的安装空间，整体宽度控制在单模数电气元件的适配区间，不会占用过多柜内横向安装位置，高度方向也预留了足够的接线操作空间，

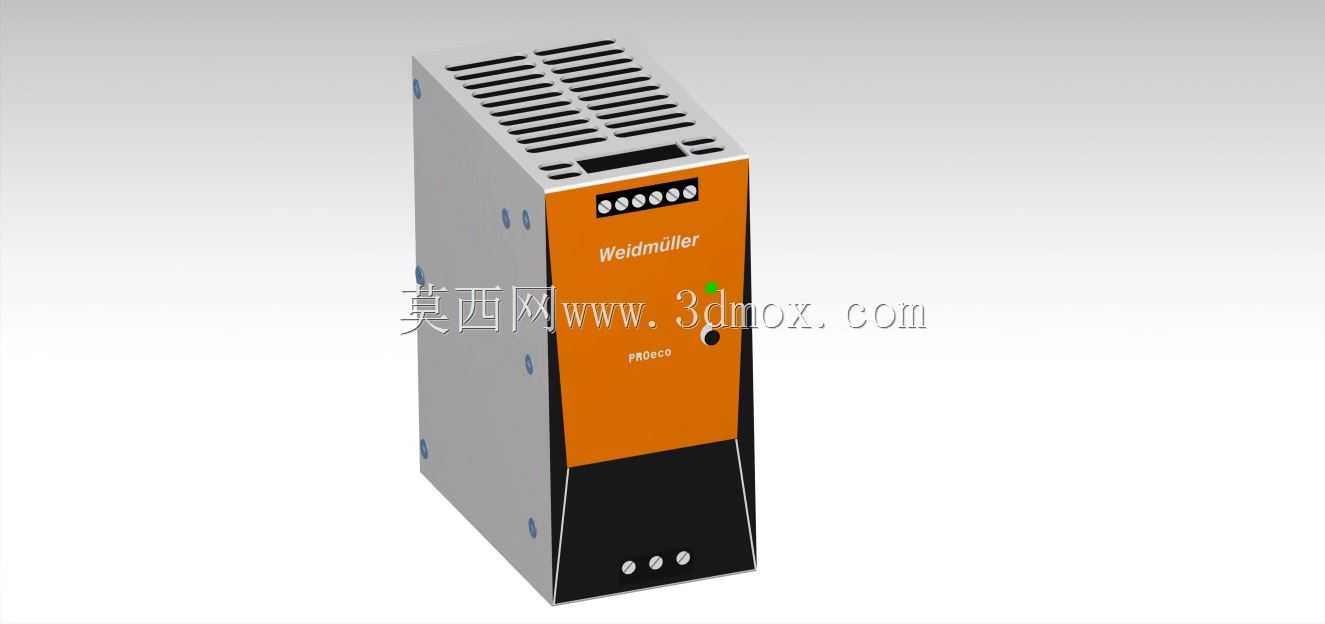

　　上下方的接线端子距离柜内走线槽的常规安装位置刚好匹配，接线时不需要过度弯折线缆。外壳采用上下分段的结构设计，上半部分的金属壳体做了密集的格栅式散热孔，对应内部功率器件的发热区域，自然对流的散热路径从下部进风、上部出风，不需要额外加装散热风扇，就能满足240W额定功率下的长期散热需求，避免风扇积灰、寿命不足带来的维护问题，适合在工业现场多粉尘、长时间连续运行的工况下使用。正面的橙色标识区域做了品牌与参数的丝印预留，状态指示灯布置在正面偏上的位置，柜门打开后可以直接观察电源的工作状态，不用凑近就能判断供电是否正常；下部的接线端子采用了防误插的间距设计，交流输入、直流输出的端子分区明确，接线时不会出现接错回路的问题，

　　端子的压线结构可以适配0.5-4平方毫米的多股铜芯线，满足柜内常规动力线与信号线的接线要求。在做电控柜三维布局时，这款电源的模型可以直接导入装配体，和其他导轨安装元件做干涉检查，提前确认柜内的安装空间、走线距离，避免实际装配时出现元件碰撞、接线长度不足的问题，它的安装边界完全符合常规电气柜的布局规范，左右预留2mm的安装间隙就能满足散热要求，上下方预留30mm的走线空间即可完成线缆的弯曲与接线操作。
