90度异径弯头管路连接件结构设计

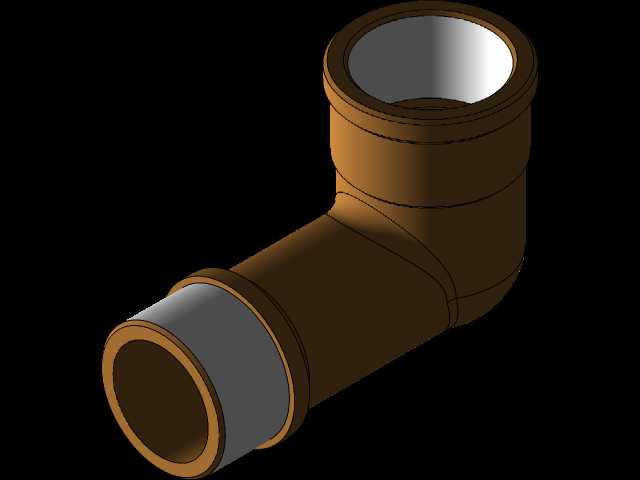

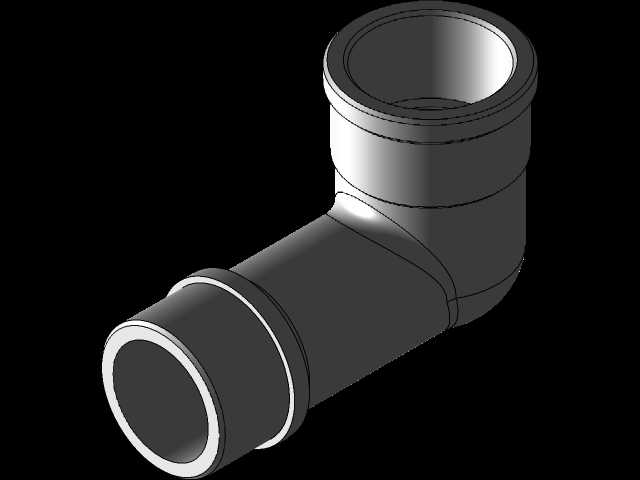

这款90度异径弯头主要应用在民用给排水、暖通管路、小型液压回路的管路转向变径场景中，日常在户内冷热水管路布设、小型设备循环冷却管路搭建时经常用到这类配件，用来在管路需要直角转向的位置同时完成不同通径管路的对接，减少管路中单独加装变径接头的冗余节点，降低管路渗漏风险。从结构设计来看，该弯头一端采用承插式内孔结构，适配G1又1/4规格的外螺纹管材插入后通过钎焊或者卡压完成密封固定，另一端为同外径的插接管结构，适配对应内径的管路套接，两端通径保持一致均为1又1/4英寸，90度转角位置做了平滑圆弧过渡，没有直角流道死角，能够降低管路内部流体的局部阻力，减少介质输送过程中的压损，避免流体中杂质在转角位置沉积堵塞管路。设计过程中，转角处的壁厚做了均匀加厚处理，因为管路转向位置是应力集中区域，加厚处理可以抵消管路安装时的装配应力，以及介质输送过程中产生的水锤冲击，提升配件的长期使用可靠性。外形上整体为L型结构，两端接口的同轴度、转角垂直度都做了公差约束，安装时不需要额外调整角度就能保证管路走向规整，插接管外壁预留了多道环形凹槽，套接管路后配合卡箍或者粘接密封时，能够增大接触摩擦力，防止管路受压后脱出。安装边界方面，该弯头的转角半径控制在合理范围，不会因为转角过大占用过多管路布设空间，在狭小的设备夹层、墙体预埋管路场景中也能顺利安装，两端接口的轴向长度经过匹配设计，装配后不会出现管路别劲的情况，能够适配硬管、半软管等多种常见管路材质的连接需求。日常选型时，这类弯头需要匹配对应管路的公称压力等级，该结构的壁厚设计能够满足常规1.6MPa以下的管路输送压力要求，适用于水、低压蒸汽、无腐蚀性流体介质的输送场景，在管路布设时能够减少接头数量，简化装配流程，提升管路整体的密封可靠性。
