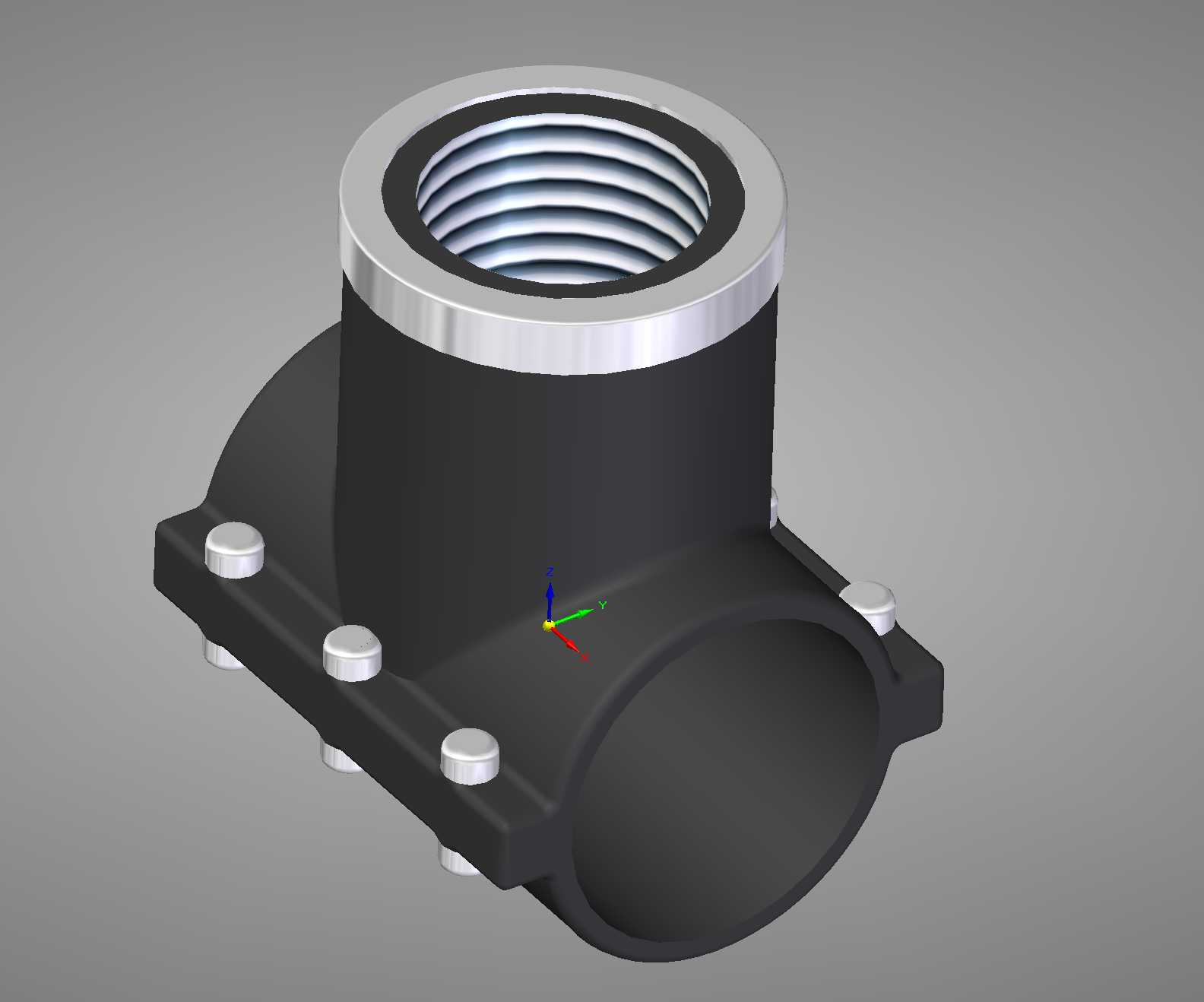

管道用聚丙烯抱箍式内丝三通夹座结构

这类聚丙烯夹座主要应用在民用给排水、化工流体输送、农田灌溉的支路管线接驳场景，用来在不切断主管道的前提下，快速引出带内螺纹接口的支路管线，相比传统热熔三通或者焊接三通，它不需要对主管道做截断处理，安装时不用排空管线内残留介质，能大幅缩短现场施工的停供时长，尤其适合老旧管线改造、临时支路增设的作业场景。从结构设计来看，主体采用上下对合的抱箍式结构，下半部分的圆弧型腔完全贴合主管道外壁，上半部分集成了带金属内螺纹嵌件的垂直接口，金属嵌件直接注塑包裹在聚丙烯基体内部，避免螺纹连接时塑料基体受力开裂，同时保证螺纹连接的密封可靠性，不会因为塑料蠕变导致接口渗漏。抱箍的两个对接法兰边均匀布置了螺栓过孔，安装时通过对称拧紧螺栓，让上下夹座的贴合面完全压紧，配合夹座内壁的密封槽加装橡胶密封圈，就能实现主管道开孔位置的静密封，不需要额外做焊接或者粘接处理。设计过程中首先要确定适配的主管道外径公差，抱箍型腔的圆弧尺寸要比主管道外径大0.2到0.5毫米，预留密封胶圈的压缩空间，同时避免夹座锁紧时硬接触划伤管道外壁；垂直方向的内丝接口轴线必须和主管道轴线垂直相交，偏差控制在0.1毫米以内，避免支路管线安装后出现别劲应力，长期使用导致接口开裂。安装边界方面，夹座两侧的法兰边外伸尺寸要匹配常用扳手的操作空间，螺栓选用标准外六角紧固件时，法兰边距离主管道外壁的最小距离要大于15毫米，保证现场施工时扳手可以正常转动拧紧，不需要额外使用特殊工具。夹座的总高度要控制在合理范围，垂直接口的内螺纹长度符合管螺纹标准的有效啮合长度要求，保证外接接头拧入后有足够的连接强度，同时不会因为螺纹过长顶到主管道的开孔位置，影响介质流通。整个夹座的聚丙烯材料选用耐老化、耐弱腐蚀的牌号，能适应多数常规流体介质的输送要求，金属嵌件采用镀锌或者不锈钢材质，避免不同材质接触产生电化学腐蚀，延长部件的户外使用寿命。在管线排布时，这类夹座可以直接固定在水平或者垂直走向的主管道上，不需要额外的支撑结构，依靠抱箍的抱紧力就能承受支路管线的重量和流体压力带来的载荷，适合小口径支路的快速接驳作业。
