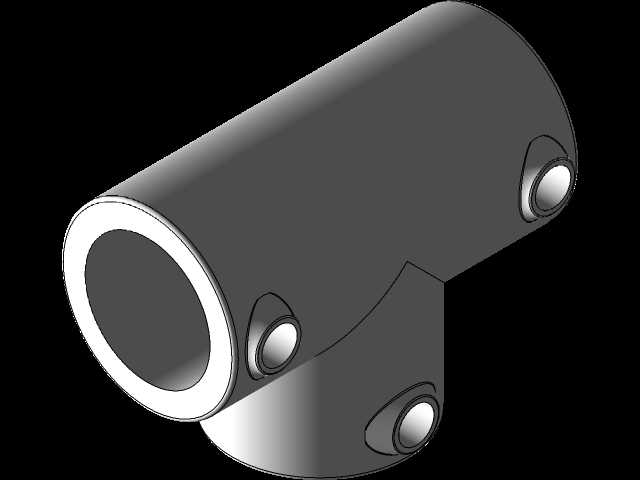

内径1.9英寸直角流体输送三通接头结构

这款直角三通接头在流体输送管路系统中承担着管路分流、转向衔接的核心作用，常见于低压流体输送场景的管路布设环节，可在不额外增加管路转接件的前提下，实现主管路垂直方向的支路引出，适配气动回路、低压给排水、小型液压支路等多种布设需求。从结构设计来看，主体采用等径主管路搭配垂直支路的布局，主管路为通径1.9英寸的空心圆柱结构，内壁做光滑过渡处理，减少流体流经时的阻力损失与紊流产生，避免长期输送过程中杂质在转角处淤积堵塞。三个连接端均采用带环形定位凸台的结构设计，凸台位置经过尺寸公差校核，可与对应规格的快插接头、卡套结构或焊接管路端面精准贴合，保证连接后的同轴度，避免安装后出现管路偏斜、密封失效的问题。接头转角位置做了圆弧过渡加厚处理，不同于普通直角三通的尖锐转角结构，该设计可有效分散流体冲击带来的应力集中，同时降低流体转向时的压力损失，在长期承受管路内压与外部安装载荷的工况下，能减少转角位置开裂的风险。三个端面上的定位孔结构，可配合卡簧、定位销实现接头与相邻管路部件的快速定位，安装时无需反复调整对接角度，能有效提升现场管路装配的效率，同时在设备运行产生振动的工况下，可避免接头出现轴向窜动、松脱的问题。从安装边界来看，主管路的轴向长度与支路的垂直伸出长度经过紧凑化设计，在保证接口连接强度的前提下尽可能压缩整体占用空间，适配设备内部狭小空间的管路布设需求，安装时仅需保证三个接口的对接同轴度，预留出接头本体的安装空间即可完成布设，无需额外预留过大的操作空间。在实际选型应用中，这类三通接头可根据输送介质的不同匹配对应的加工材质，输送普通压缩空气时可采用工程塑料或铝合金材质降低整体重量，输送水基介质或低压液压油时可采用不锈钢或碳钢材质提升耐压与抗腐蚀性能，结构本身的尺寸兼容性较强，可适配多行业的低压管路布设需求。建模过程中对转角处的壁厚做了渐变处理，从接口位置的等壁厚逐步过渡到转角位置的加厚壁厚，既保证了整体结构强度，也尽可能控制了接头的整体重量，避免管路系统额外增加过多的载荷。
