角式手轮调节安全阀结构设计

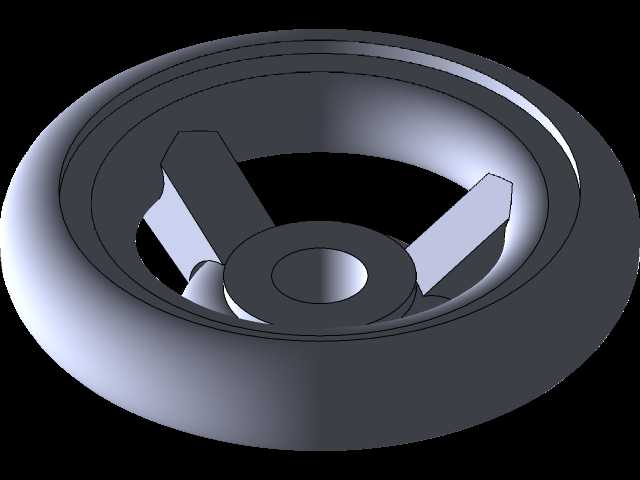

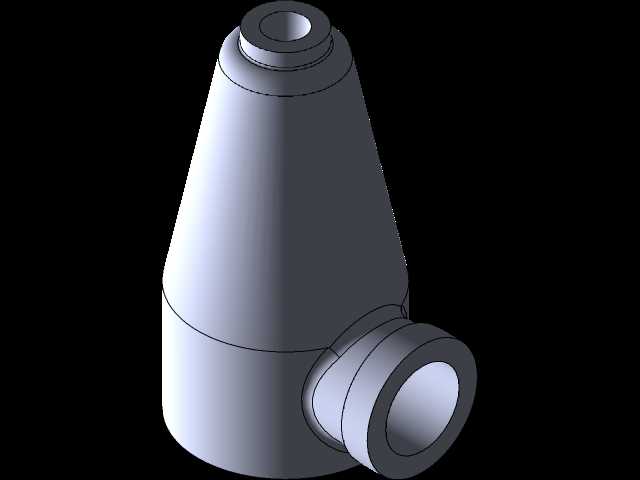

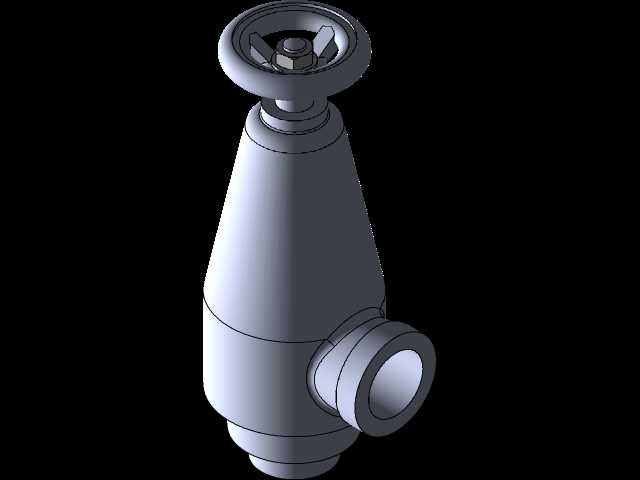

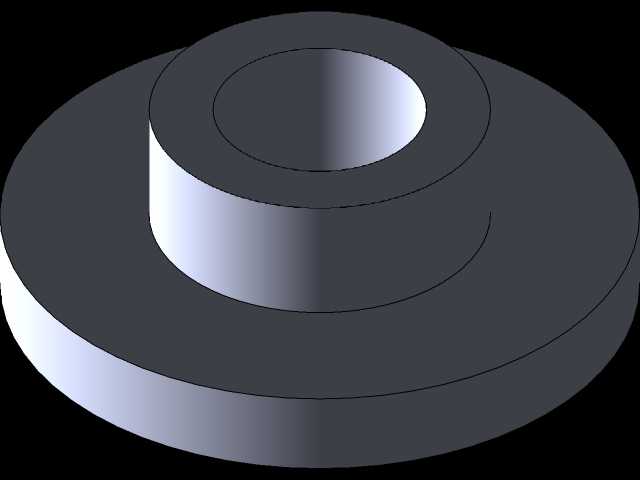

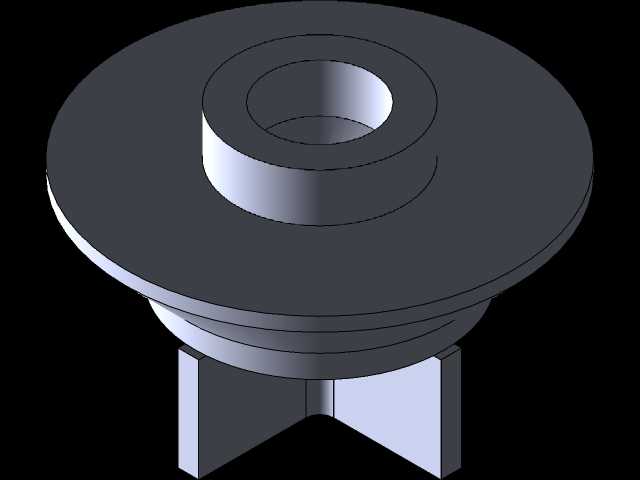

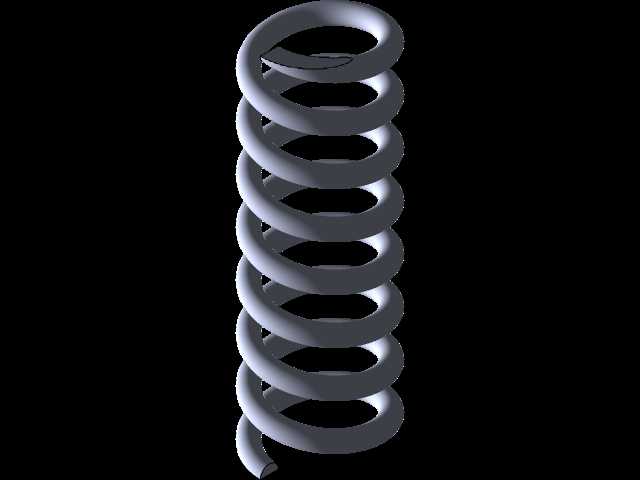

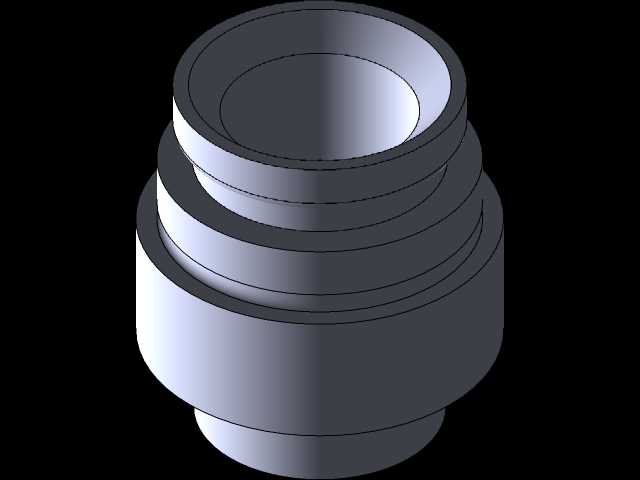

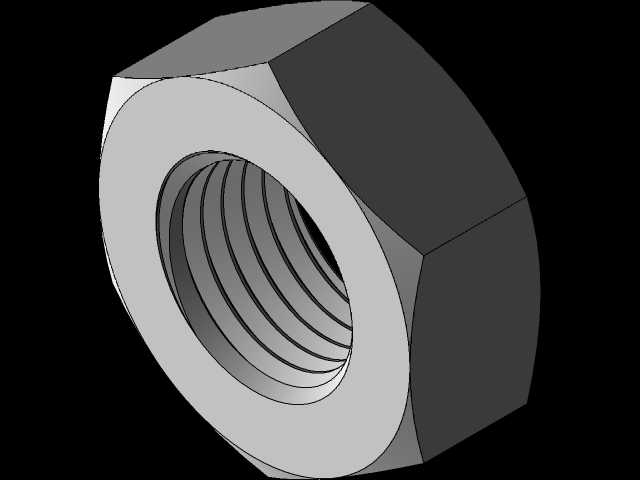

这款角式结构的压力泄放阀，常应用在蒸汽管路、承压储液罐、小型化工流体输送系统的支路位置，区别于直通式阀件的安装走向，其侧出的接口可以适配管路直角转向的布设场景，无需额外加装弯头转接，能有效缩减管路安装的占用空间。手轮设置在阀体顶部，操作时可通过顶部手轮微调泄放压力的触发阈值，适配不同承压等级的管路系统，当管路内部流体压力超过设定阈值时，阀体内的密封副会自动抬升，将超压介质从侧部接口导出，待管路压力回落至安全区间后，密封副自动复位阻断介质流出，避免管路持续超压引发的渗漏、爆管等安全隐患。从设计逻辑来看，整体阀体采用上窄下宽的锥形过渡结构，既可以保证介质在阀腔内流动时的流道顺畅度，减少紊流带来的压力损耗与阀件冲蚀，也能强化阀体中下部的结构强度，匹配承压状态下的应力分布规律，避免应力集中导致的阀体开裂风险。顶部手轮采用轮辐式结构，操作时手部施力的力臂更长，调节时无需借助额外工具即可完成压力阈值的微调，手轮与阀杆的连接位置设置了限位结构，可避免调节超程导致的内部弹簧预紧力失效。侧部接口与底部接口均采用标准管螺纹连接形式，安装时可直接与同规格的管路螺纹旋合，接口端面预留了密封垫片的安装槽位，可适配聚四氟乙烯、金属缠绕垫等多种密封件，满足不同温度、不同介质属性的密封需求。建模过程中对阀体内腔的流道做了等径过渡处理，避免流道突变导致的介质滞留，对于输送含有少量杂质的流体场景，可减少杂质在阀腔内的堆积卡滞风险，阀瓣与阀座的密封面采用锥面贴合设计，相比平面密封具备更高的密封比压，低压状态下也能保证可靠的密封性能，减少正常工况下的介质渗漏。整体结构的安装边界充分考虑了现场操作空间需求，顶部手轮的外径尺寸控制在合理范围，安装后手轮周边预留足够的操作空间，无需拆卸周边管路即可完成压力调节与日常检修作业，阀体外部无突出的尖锐结构，安装与运维过程中可避免磕碰损伤，适配工业现场复杂的安装作业环境。
