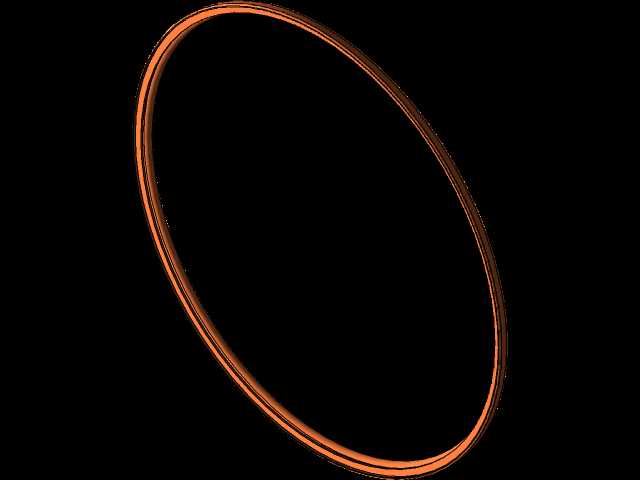

环形薄壁密封环结构三维设计

该环形薄壁构件主要应用于流体输送管路、旋转轴端的动密封与静密封场景，在液压系统、化工输送管线、泵阀连接部位都能见到这类结构的身影，核心作用是阻断介质沿配合间隙的泄漏路径，同时补偿配合面的微小形位公差，避免硬质配合面直接接触产生磨粒磨损。从结构设计逻辑来看，整体采用等截面薄壁环形构型，截面轮廓做了连续圆弧过渡处理，没有尖锐的应力集中棱边，在承受径向挤压与轴向介质压力时，应力能够沿环体均匀分布，不会出现局部应力过载导致的永久变形。设计过程中优先考虑了安装边界的适配性，环体的径向厚度控制在较小范围，能够嵌入标准规格的密封沟槽内，安装时不需要额外的工装扩撑，依靠材料自身的弹性变形即可卡入安装槽，装配后环体的外圆与沟槽内壁、内圆与配合轴面能够形成连续的线性接触密封带，接触压力沿环周均匀分布，不会出现局部接触压力不足导致的泄漏点。在功能特性层面，该环形结构的截面做了对称式设计，既可以承受正向介质压力，也能适配反向承压的工况，不需要区分安装方向，降低了现场装配的出错概率。环体的端面做了微小的倒角处理，安装推入沟槽时不会刮伤沟槽内壁的加工面，也避免了环体自身被锐边切削产生碎屑，影响密封回路的清洁度。针对不同的使用场景，该结构可以适配不同弹性模量的材质，在低压工况下可以选用邵氏硬度偏低的弹性材质，提升贴合度；在高压工况下可以搭配硬度更高的材质搭配支撑环使用，避免环体被压力挤入配合间隙发生剪切破坏。从建模逻辑来看，整个环体采用回转特征生成，所有截面轮廓都做了曲率连续处理，后续做有限元分析时能够获得更精准的应力分布结果，也方便后续根据实际安装沟槽的尺寸调整环体的截面直径、径向厚度与轴向宽度参数，不需要重构整体特征，只需要修改截面草图的尺寸参数即可快速衍生出适配不同通径规格的系列化密封环结构。实际应用中这类环形密封件的安装槽尺寸公差通常控制在IT7级以内，环体自身的尺寸公差需要匹配沟槽的公差带，保证装配后有合理的压缩量，压缩量过大会导致装配阻力过大，加速环体的老化失效，压缩量过小则会导致接触压力不足，无法实现有效密封。
