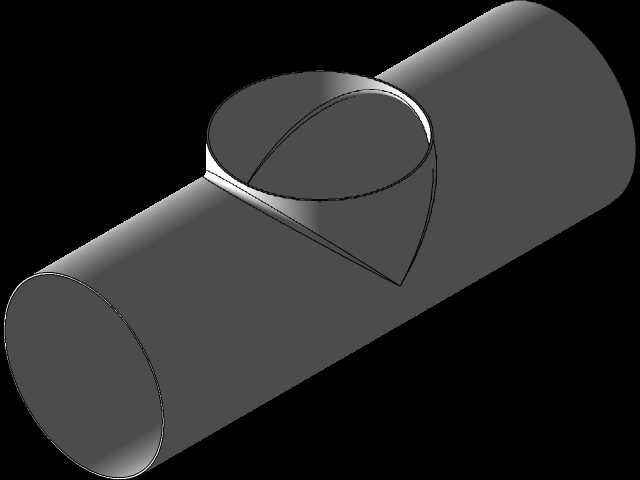

德标异径正交圆柱相贯管路连接结构

这类正交相贯的圆柱管路结构，在工业流体输送管网、工艺管线布设场景中应用十分广泛，常见于化工介质输送管线、建筑给排水干管分支、暖通空调循环水系统、工厂压缩空气配送管网的节点位置，主要作用是在主输送管路上实现垂直方向的支路引出，无需额外加装三通成品件，可根据现场实际工况灵活调整支路管径与接入位置，尤其适配非标准管径、特殊压力等级的定制化管路布设需求，能减少管路接头数量，降低管线泄漏风险点。从结构设计逻辑来看，该结构严格遵循德国工业标准中关于异径圆柱正交相贯的接口尺寸规范，主管道为等径直圆柱结构，支路管道以垂直正交的方式接入主管道侧壁，相贯线采用空间曲面拟合设计，完全贴合两个圆柱面的相交轨迹，焊接坡口预留量均匀一致，能保证现场焊接作业时焊缝填充饱满，接口处的结构强度满足管路承压要求，避免应力集中导致的焊缝开裂问题。在实际安装边界控制上，设计阶段已充分考虑管路安装的操作空间，主管道两端预留足够的直管段长度，满足法兰对接或者焊接连接的操作距离，支路管道的伸出长度适配常规阀门、仪表的安装空间，不会出现安装时与周边管线、支架发生干涉的问题。相贯处的内壁过渡做了圆弧顺滑处理，能减少流体流经分支节点时的湍流阻力，降低管路输送过程中的压力损失，同时避免介质中的杂质在相贯死角处沉积，尤其适用于输送含少量固体颗粒的流体介质，减少管路堵塞的概率。建模过程中，相贯线的生成采用曲面布尔运算的方式精准拟合，没有近似折线替代的情况，能直接导出用于数控切割的相贯线轨迹文件，供现场管道下料切割使用，无需施工人员二次放样，大幅提升管路预制的加工精度与安装效率，减少现场修配的工作量。结构的壁厚参数匹配常规工业管路的通用承压等级，可根据实际输送介质的压力、温度参数调整壁厚数值，适配不同工况下的使用需求，不管是低压的给排水管路，还是中压的工业工艺管线，都能通过调整基础参数快速衍生出符合要求的连接结构。
