四缸发动机排气歧管结构设计

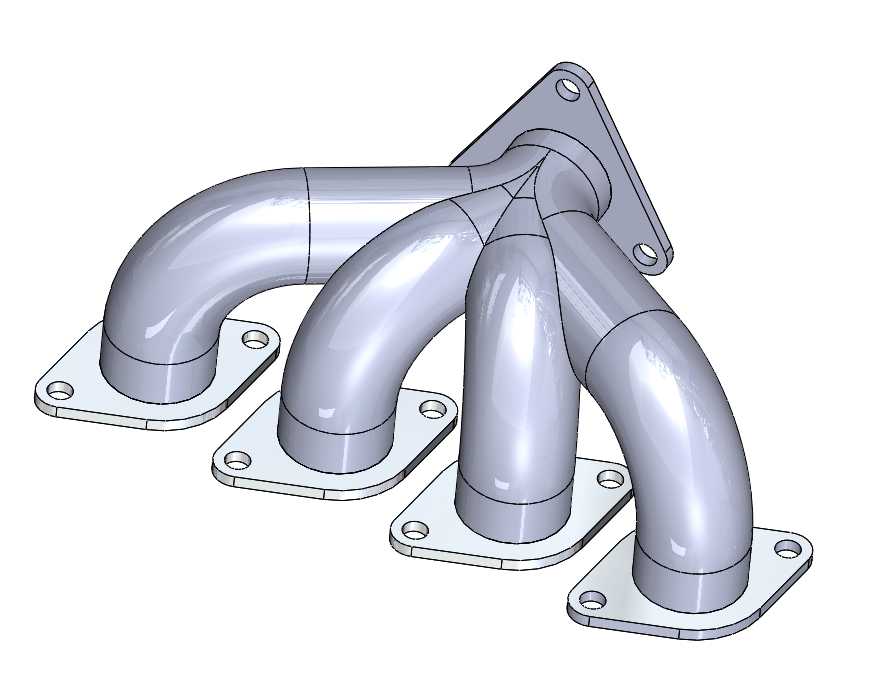

这款排气歧管主要适配直列四缸内燃发动机，在乘用车、小型工程机械的动力系统中承担排气导出的核心作用，安装位置位于发动机缸盖排气侧与三元催化装置之间，是发动机进排气系统里直接影响排气效率、泵气损失的关键部件。从结构设计来看，四个进气端分别对应发动机四个气缸的排气口，每个进气口都采用带安装孔的方形法兰结构，法兰面做了平面度公差控制，安装时配合金属密封垫片可以避免高温高压废气泄漏，四个法兰的孔位间距严格匹配对应机型缸盖排气侧的螺栓孔布局，安装时不需要额外改动缸盖结构，直接对位紧固即可。出气端采用单法兰结构，对接下游排气净化与消声管路，四个支管的弯曲走向经过空间避让设计，既避开了发动机舱内的周边附件比如点火线圈、机油标尺管路、冷却水管路的安装空间，又尽可能保证各支管长度趋近一致，减少各缸排气之间的干涉扰动，提升排气脉冲的利用效率，帮助优化发动机充气效率。建模过程中先通过三维草绘勾勒各支管的中心走向，确定弯曲半径与空间转角，避免出现过小的弯折半径导致排气阻力陡增，再通过扫掠命令生成管壁结构，管壁厚度均匀控制在适配铸造工艺的合理区间，兼顾高温工况下的结构强度与轻量化需求，法兰底座部分通过凸台命令生成后与支管做合并处理，再通过抽壳、圆角过渡处理消除结构应力集中点，尤其是支管交汇的位置做了平滑过渡曲面，减少废气流通的局部阻力，同时降低该位置长期受高温废气冲击产生的热应力集中风险。实际装车使用时，该部件需要耐受数百摄氏度的高温废气持续冲刷，因此结构上所有转角位置都做了圆弧过渡，没有尖锐的结构棱角，避免热胀冷缩过程中出现应力开裂，四个支管的空间排布错落有致，既保证了安装时和缸盖各排气口的精准对位，也预留了足够的螺栓拆装操作空间，后期维护拆卸时不需要拆解周边过多附件就可以完成拆装作业。从安装边界来看，整个歧管的外轮廓尺寸控制在对应发动机舱的预留空间范围内，最外侧的支管弯曲部分不会和发动机舱内的防火墙、减震塔部件发生运动干涉，法兰连接孔的位置度公差满足装配要求，安装后整体结构的刚性足够，不会因为发动机运行振动产生连接松动问题。
