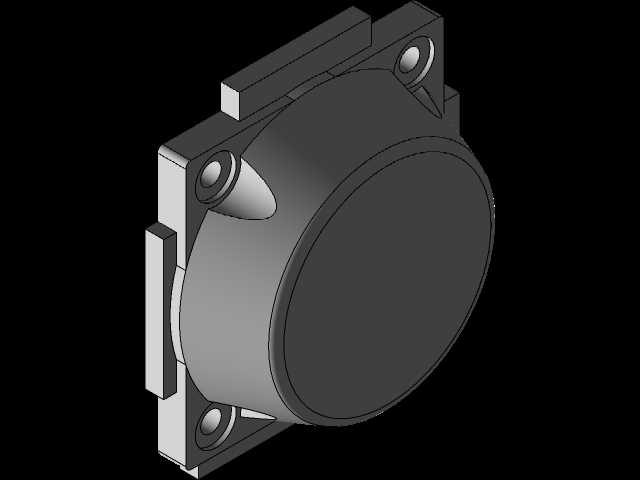

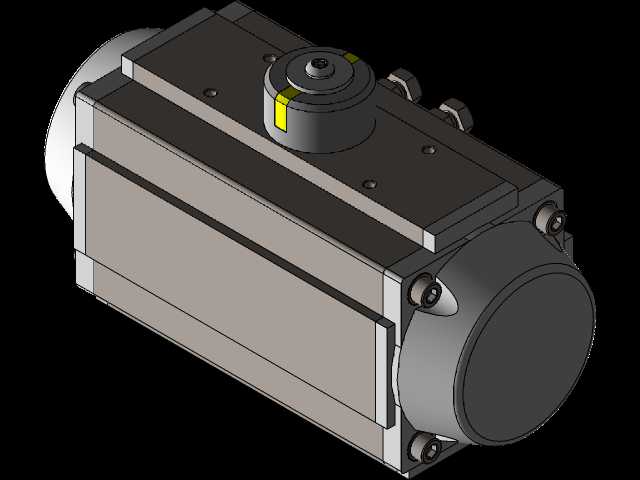

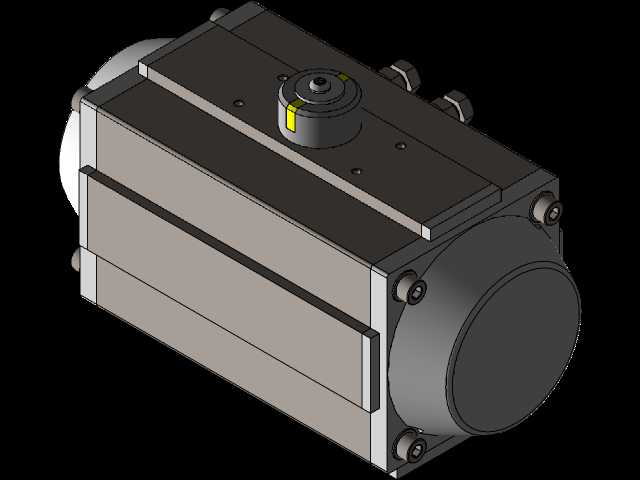

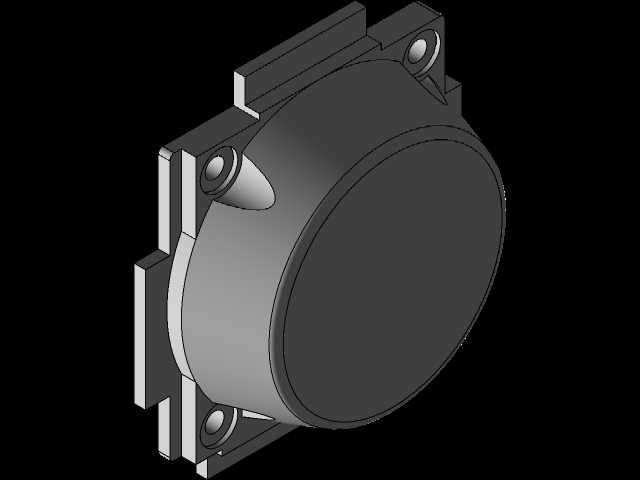

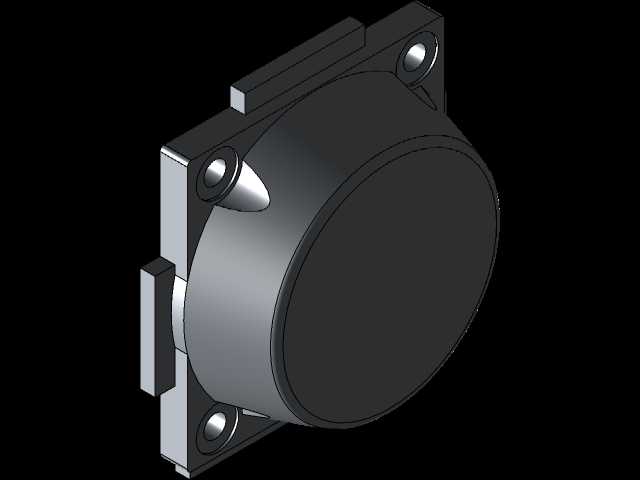

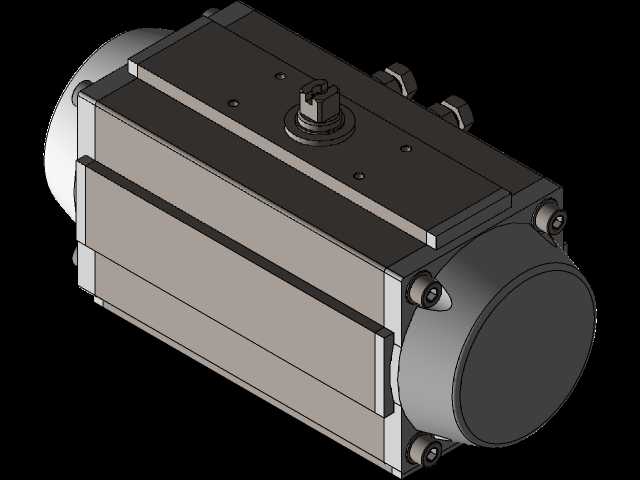

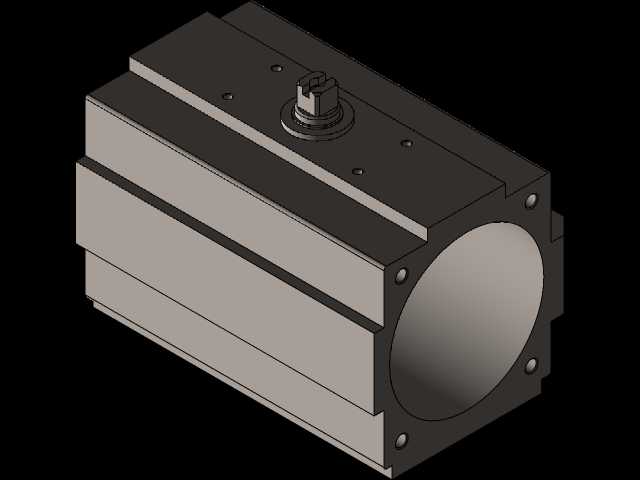

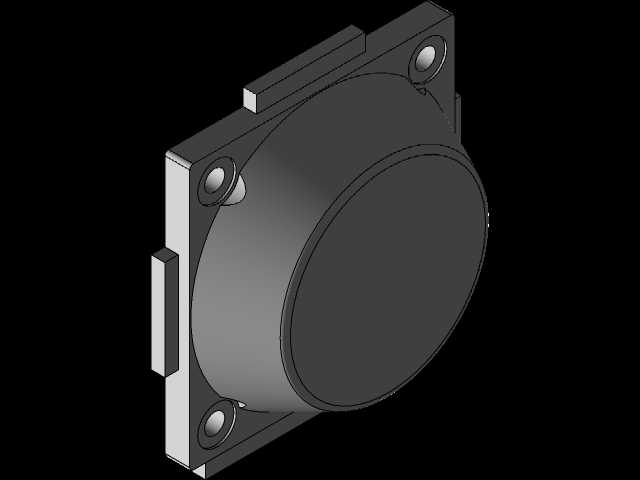

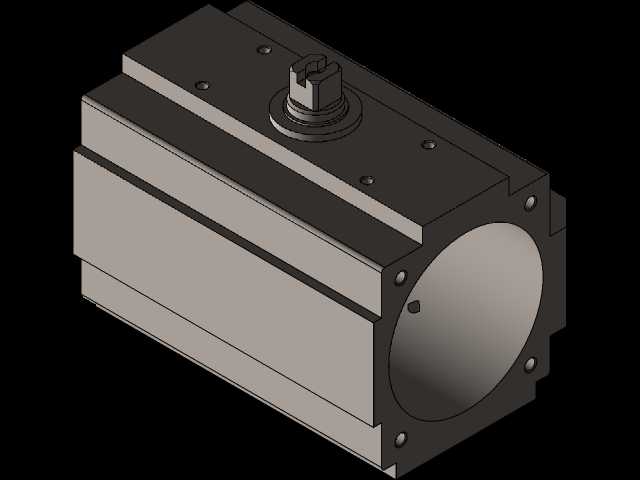

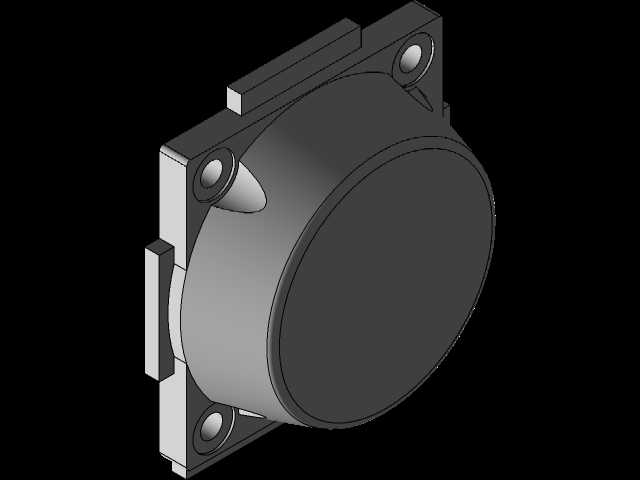

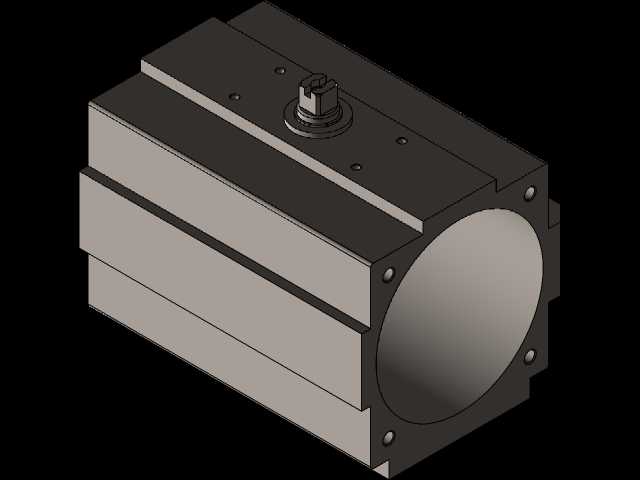

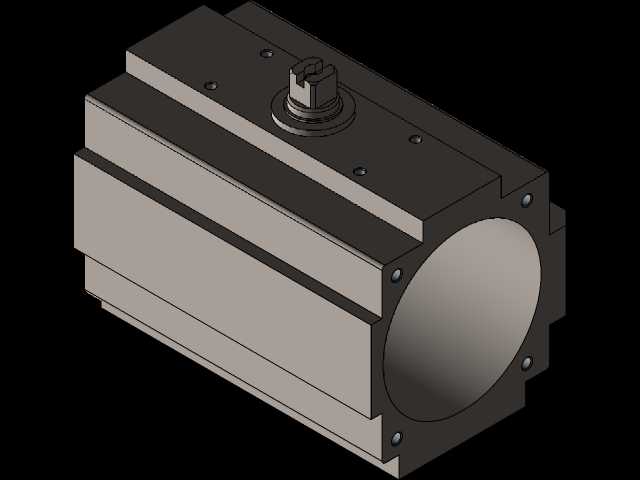

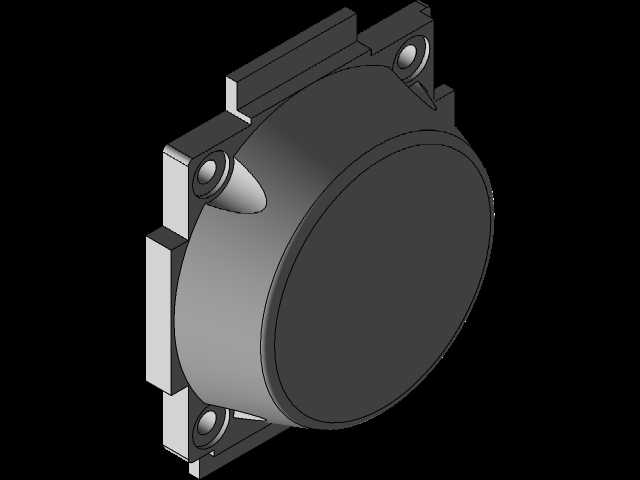

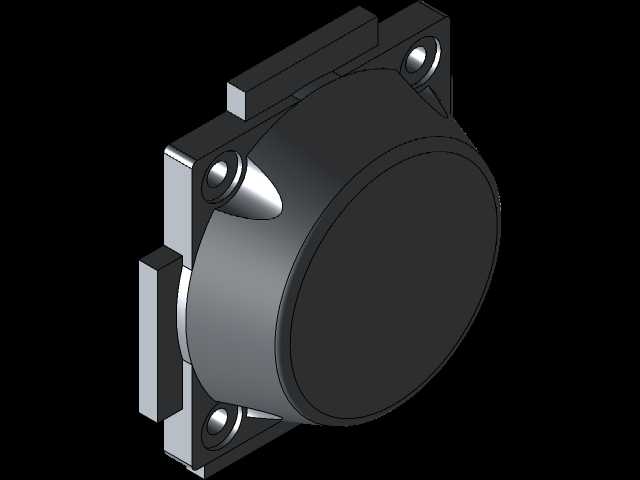

气动执行器卡莫齐款结构三维数模

这款气动执行器的结构设计，核心围绕工业管道阀门的自动化驱动需求展开，在化工流体输送、水处理管线、食品加工无菌管路、制药洁净介质输送等场景中，这类执行器是替代人工手动操作阀门的核心部件，可搭配球阀、蝶阀等回转类阀件实现90度回转的开关控制，也可适配定位器完成开度调节功能。从结构设计逻辑来看，整体采用方形铝合金缸体的对称布局，双活塞齿轮齿条的传动结构藏于缸体内部，活塞的直线运动通过齿条啮合输出轴齿轮转化为回转扭矩，这种结构的优势在于输出扭矩平稳，双活塞对称受力不会产生偏载，长期运行的磨损量更小，能适配不同压力等级的气源输入。缸体表面做了硬质阳极氧化处理，既可以抵御工业环境中的潮气、弱腐蚀介质侵蚀，也能降低活塞往复运动时的摩擦阻力，减少密封圈的磨损速率。顶部的调节螺栓结构用于微调阀门的全开、全关位置角度，避免长期运行后阀位出现偏移导致的内漏问题，侧面的气口接口采用标准内螺纹设计，可直接适配常规气动接头，不需要额外做转接件加工。从安装边界来看，输出轴端的连接尺寸符合通用阀门驱动的安装标准，底部的安装孔位间距适配ISO5211的通用安装规范，可直接与同标准的阀门法兰对接，不需要额外加工转接法兰，整体外形的长宽高尺寸预留了足够的管线安装空间，侧面的气口位置不会和周边管线、支架产生干涉，在做阀组集成设计时，不需要额外预留过大的安装间隙。输出轴采用镀镍合金钢材质，键连接的结构可传递大扭矩，不会出现长期回转后的键槽磨损打滑问题，端盖和缸体之间的密封采用丁腈橡胶O型圈，配合活塞上的导向环，可保证在0.4-0.8MPa的常规工厂气源压力下无泄漏，同时导向环可避免活塞和缸体内壁直接金属接触，降低运行时的异响和磨损。在做设备三维布局时，这款数模可直接导入装配体，核对执行器和周边管道、支架、气动管线的间隙，提前规避现场安装时出现的干涉问题，也可基于这个数模做支架、阀位反馈附件的配套结构设计，不需要重新测绘执行器的外形尺寸，能大幅缩短阀组设计的周期。
