5000L立式聚乙烯储液罐结构设计

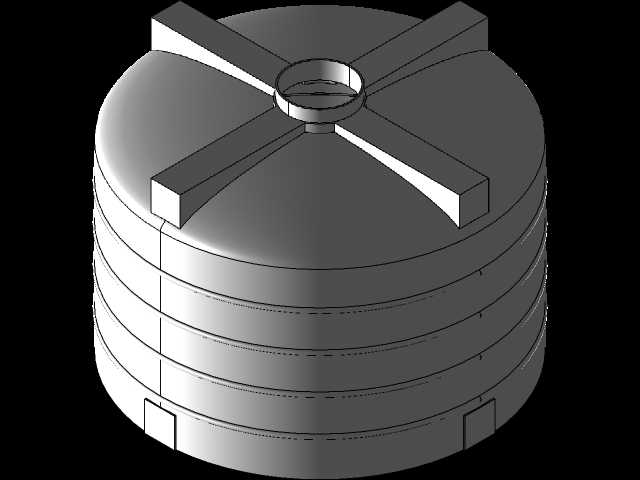

这款5立方容积的立式聚乙烯储液容器，在化工原液暂存、市政水处理药剂储存、农林灌溉蓄水、食品级原料周转场景中应用广泛，相比传统钢制储罐，其滚塑一体成型的结构无焊缝渗漏隐患，耐酸碱腐蚀特性适配多数弱腐蚀性流体的存储需求，无需额外做内衬防腐处理，后期维护成本远低于金属材质储罐。从结构设计逻辑来看，罐体采用圆柱形主体搭配椭圆封头的构型，圆柱段外壁设置多道环形加强筋，顶部对称分布四条径向加强筋，这类加强结构并非冗余设计，是结合聚乙烯材料的蠕变特性做的针对性强化——当罐内满载液体时，环形筋可分散侧壁的环向拉应力，避免长期满液状态下罐身出现鼓胀变形，顶部径向筋则能提升封头的承压能力，兼顾露天放置时的积雪载荷、人员临时踩踏检修的局部载荷需求。顶部中心位置设置的带颈进料口，颈圈高度高出顶面一定距离，可防止开盖加注液体时流体溢出沿罐壁流淌，颈圈上预留的法兰结构可适配盲板、呼吸阀或者进料管道的快速连接，无需现场二次开孔加工。罐体下部对称设置的两个接口位，可根据使用需求接装出料阀、排污阀或者液位检测配件，接口位置距离罐底预留了足够的安装操作空间，方便后期阀门拆装与管路对接。安装边界方面，该立式储罐仅需平整的硬化地面即可放置，无需做预埋地脚固定，罐体底部的平底结构与地面接触面积大，满载时的地面压强较低，普通混凝土地面即可满足承重要求，无需额外做承重基础加固。设计过程中充分考虑了滚塑工艺的成型特性，所有转角位置均做了圆弧过渡，避免应力集中的同时，也能保证滚塑过程中原料流动均匀，不会出现局部壁厚过薄的缺陷，罐体壁厚从顶部到底部呈梯度变化，下部壁厚略大于上部，匹配液体静压力下下大上小的应力分布规律，在控制整体材料用量的前提下最大化结构强度。这类储罐在实际选型应用中，可根据存储介质的特性调整聚乙烯原料牌号，比如存储氧化性介质时选用抗老化改性料，露天户外使用时添加抗紫外线助剂，结构本身的模块化加强设计可适配不同原料的性能参数，无需大幅改动外形模具即可覆盖多数常压流体存储的使用需求。
