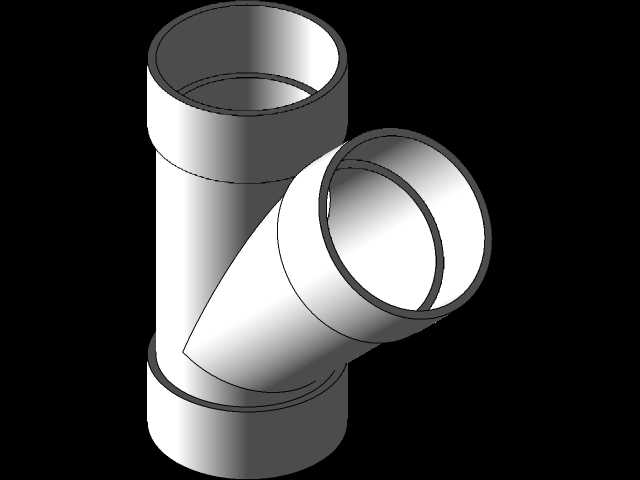

45度卫生级斜向T形三通管路配件

在食品饮料、生物医药、洁净流体输送的管路布设场景里，这类45度斜向的卫生级三通是很常用的分流合流部件，不同于常规90度正三通的直角转向结构，45度的斜向支管设计能大幅降低流体输送过程中的局部阻力，减少物料在转角处的滞留残留，刚好匹配卫生级管路要求无死角、易清洗、无物料积存的核心需求，不管是CIP在线清洗流程还是日常物料输送，都能避免管内残液滋生微生物，满足洁净生产的硬性要求。从结构设计逻辑来看，这款三通采用等径对接结构，三个接口的端面都做了标准卫生级卡箍连接的配合止口，安装时不需要复杂的焊接工序，搭配标准卫生级卡箍和密封垫圈就能快速完成管路对接，后期拆卸维护、管路改向的操作门槛很低。设计过程中重点处理了主管和斜支管的相贯线过渡区域，所有内壁衔接位置都做了圆弧顺滑过渡，没有尖锐棱角或者凹陷死角，内壁粗糙度控制在卫生级要求的范围内，避免物料输送时挂壁积存，外壁也做了均匀的壁厚处理，整体结构受力均匀，能承受常规洁净管路的工作压力，不会在相贯线应力集中位置出现变形或者渗漏问题。从安装边界来看，这款三通的主管保持轴向直通结构，斜支管以45度夹角从主管侧方引出，安装时不需要额外调整主管的布设走向，就能在原有直通管路上额外引出一条支路，相比90度三通能节省管路转向的空间占用，在设备内部管路排布紧凑的场景里，比如灌装机进料管路、纯化水输送支管、生物反应釜的物料进出管路，这种结构能大幅优化管路走向，减少不必要的弯头使用，进一步降低整个管路系统的阻力点。实际选型使用时，需要注意对接管路的通径和三通接口保持一致，卡箍紧固时要保证密封垫圈均匀受压，避免偏斜导致的渗漏，同时因为是卫生级设计，安装前要对所有和物料接触的表面做彻底清洗消毒，安装完成后做管路保压测试，确认各个连接位置无渗漏再投入使用。这类斜向三通在实际生产中还常被用在物料的旁通取样支路、清洗液的注入支路位置，45度的角度能让支路汇入的流体顺着主管流向平稳合流，不会产生剧烈的湍流冲击，减少管路振动和物料曝气的问题，对于输送含有细小颗粒的流体或者高粘度流体时，这种顺滑的流道结构也能降低堵塞风险，比直角三通的输送顺畅度提升明显。
