梅赛德斯奔驰主题概念腕表结构设计

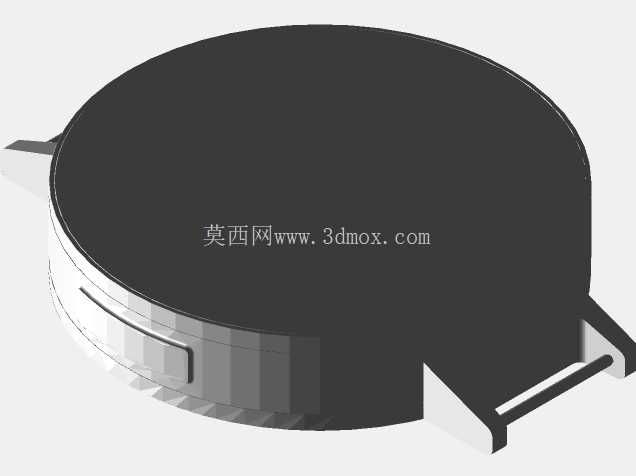

　　从实际应用场景来看，这款腕表定位是品牌周边的高端配饰，既可以满足日常佩戴的计时需求，也能作为汽车品牌文化衍生的收藏类物件，适配商务场合、车友活动等多种佩戴场景，表壳采用一体化的金属铣削结构，侧面做了微弧收边处理，佩戴时和手腕的贴合度更好，不会出现传统厚壳腕表硌手腕的问题。表耳部分的设计没有采用传统的生耳固定结构，而是做了一体化的桥式表耳，表带穿入的槽口宽度控制在22mm，适配通用规格的皮质、橡胶或者金属表带，不需要额外定制专用表带，降低了后续用户更换表带的成本，表耳的过渡圆角做了R3的处理，避免锐角划伤表带或者手腕皮肤。这款概念腕表的设计初衷，是探索汽车品牌标识与精密计时结构融合的可能性，跳出传统腕表的表盘布局逻辑，把品牌三叉星标识作为整个盘面的视觉与结构核心，所有刻度环都围绕中心标识做同轴排布，没有传统的时分秒指针，靠不同环带的刻度对位实现时间读取，这种设计首先要解决的是刻度环的同轴度公差问题，每一层环的径向跳动量需要控制在0.02mm以内，否则不同环带的刻度对位会出现偏差，直接影响读时准确性。

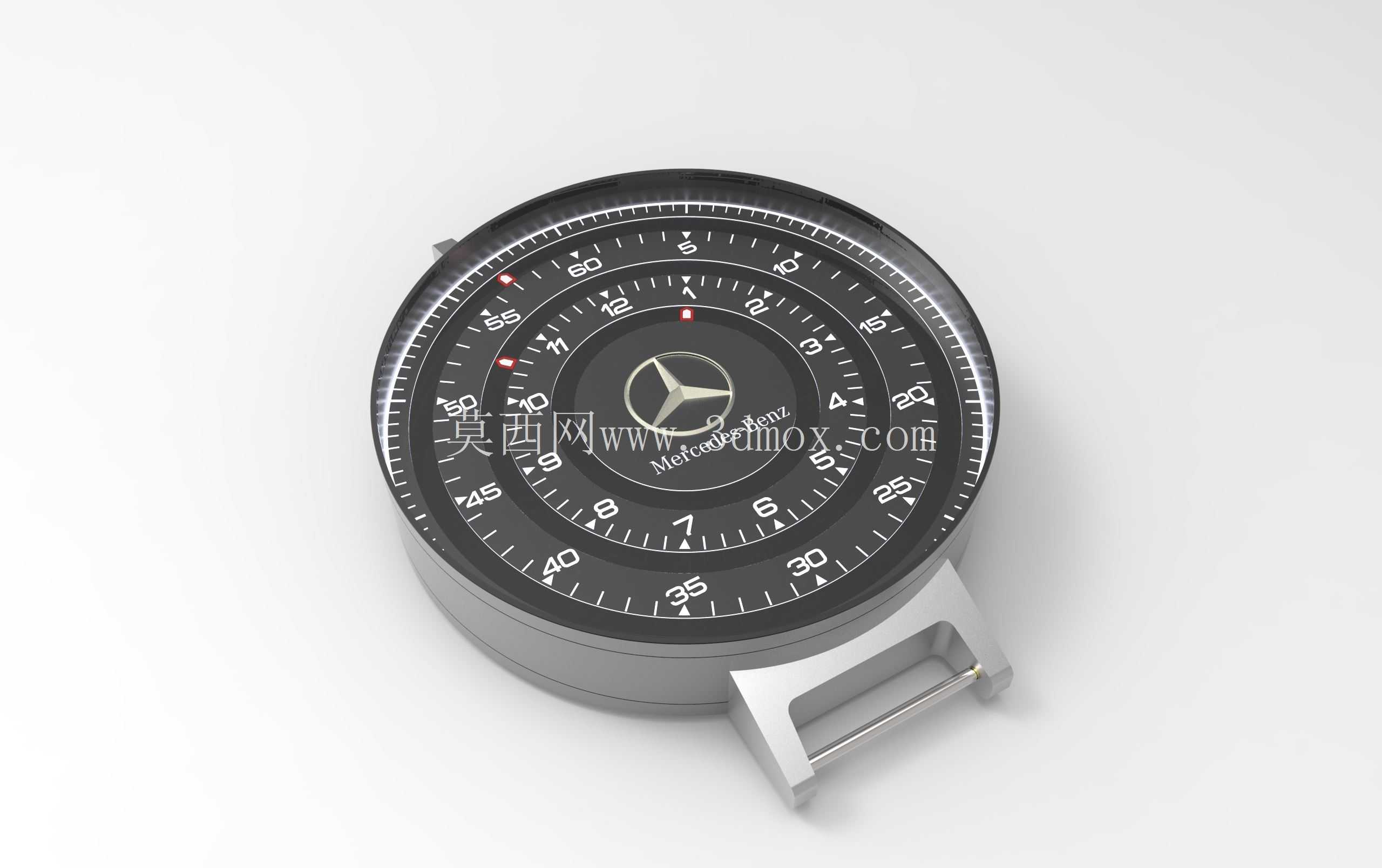

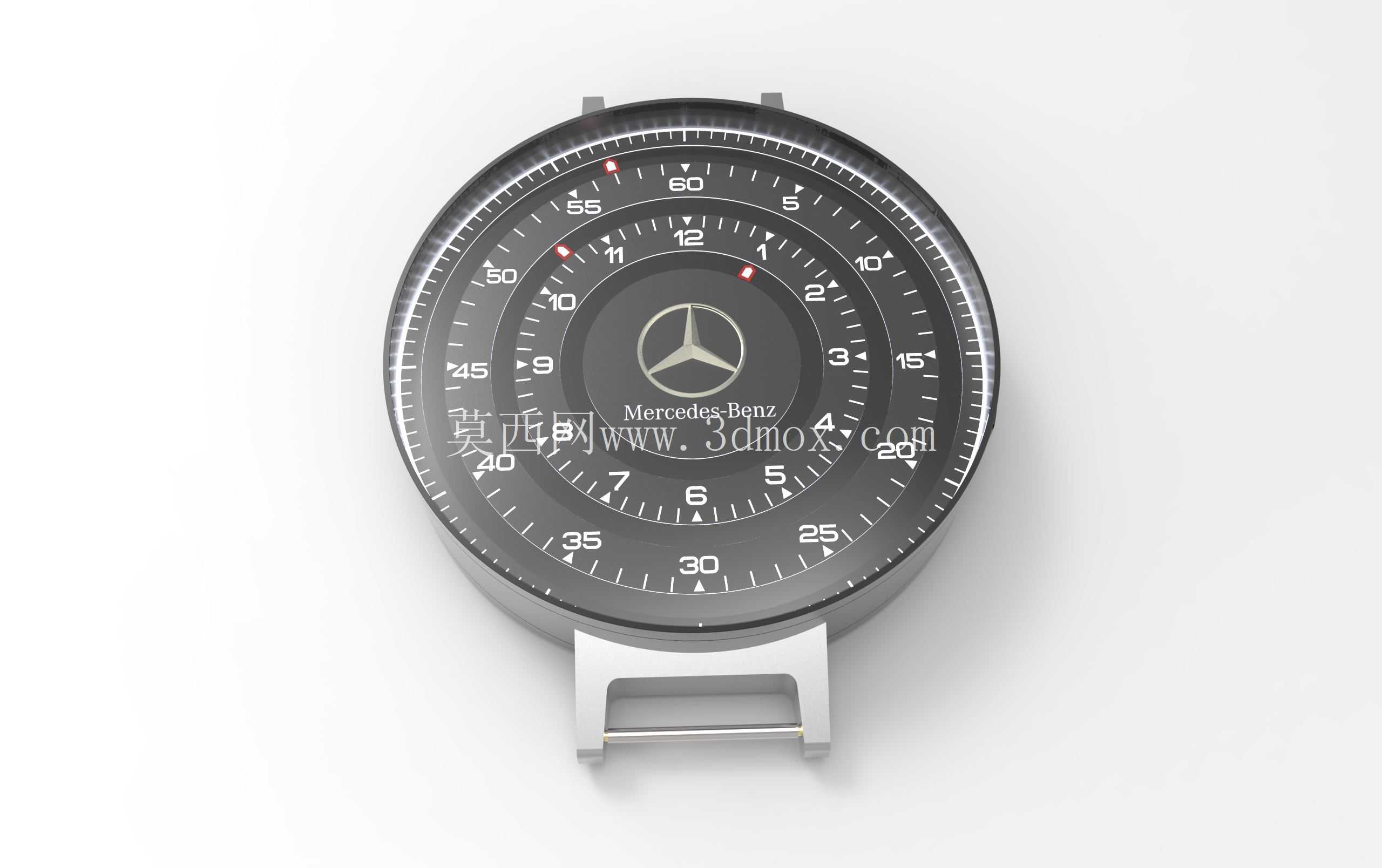

　　盘面的刻度做了三层嵌套结构，最外层是分钟刻度环，中间层是小时刻度环，最内层靠近品牌标识的位置是秒级刻度，每一层环的厚度控制在0.8mm，层与层之间预留0.1mm的装配间隙，保证转动时不会出现卡滞，刻度的标识采用凹刻填油工艺，填油的深度控制在0.2mm，既保证刻度的辨识度，也不会因为凸起的刻度造成积灰或者磨损过快的问题。从设计思路上，整个表体没有做多余的装饰性凸起，所有结构线条都服务于读时功能和佩戴舒适性，表冠没有设置在传统的3点位，而是隐藏在表壳的侧下方，避免佩戴时表冠硌到手背，表冠的防滑纹做了周向的滚花处理，滚花的节距控制在0.5mm，调试时间时手指的摩擦力足够，不会出现打滑的情况。

　　表壳的整体直径控制在44mm，厚度控制在12mm，这个尺寸边界既保证了盘面刻度有足够的展示空间，不会因为尺寸过小导致刻度密集难以读取，也不会因为尺寸过大导致佩戴时超出手腕宽度，影响日常活动，表底采用密底设计，通过四颗M1.2的微型螺丝固定，密封圈采用氟橡胶材质，日常防水等级可以达到50米，满足日常洗手、雨天佩戴的防水需求，不需要担心进水损坏内部结构。内部的机芯固定座做了防震结构设计，在固定座和表壳之间预留了0.3mm的缓冲间隙，填充硅胶减震垫，日常佩戴时的手腕晃动、意外磕碰的冲击力可以通过减震垫吸收，避免内部机芯结构因为冲击出现走时不准的问题。

　　盘面的刻度环转动阻尼经过调校，转动时的阻尼力控制在0.1N·m，调试时间时不会因为阻尼过轻导致刻度环错位，也不会因为阻尼过重导致调试费力，每一层刻度环的定位卡点都对应整分、整时的刻度位置，卡点的定位精度控制在±1分以内，保证对位读时的准确性。表镜采用蓝宝石材质，和表壳的配合采用阶梯式压合结构，配合处涂有密封胶，表镜的边缘做了倒角处理，和表壳的上边缘齐平，不会出现积灰的缝隙，也避免表镜边缘磕碰碎裂的风险。整个模型的结构拆分完全按照实际加工装配的逻辑做了分层，表壳、刻度环、表耳、表底、表冠、内部固定座都做了独立的结构件，每一个配合面的公差都按照精密机械加工的标准做了预留，不管是做3D打印的手板验证，还是开模做量产结构，都可以直接基于这个模型做工艺调整，不需要再做大规模的结构重构。
