建筑门窗玻璃压条拼接节点结构设计

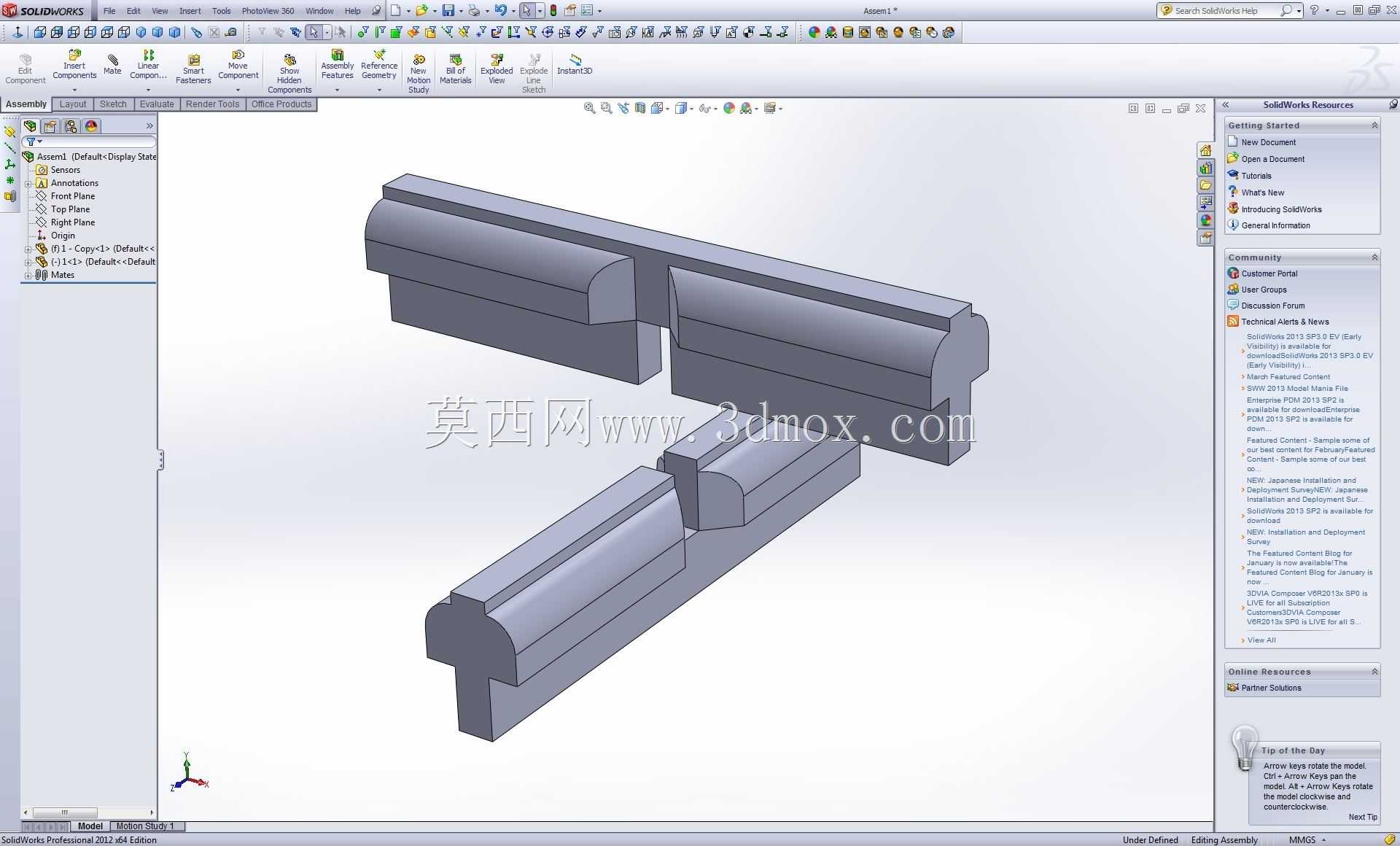

　　在民用建筑门窗、室内玻璃隔断、展柜玻璃围护等场景中，玻璃压条是固定玻璃板块、密封拼接缝隙、缓冲外力冲击的核心配套构件，其拼接节点的设计合理性直接影响玻璃安装的牢固度、密封性能与外观平整度。本次设计的玻璃条接缝结构，针对传统45度斜拼缝隙易积灰、受温变影响易错位、直角拼接应力集中易开裂的痛点，采用了凹凸嵌合的榫接式拼接方案，将横竖方向的压条通过端部的半圆弧凸台与对应凹槽实现互锁，无需额外打钉即可完成拼接定位，大幅降低现场安装的对位难度。

　　从功能特性来看，该压条主体采用硬质PVC或铝合金挤出成型，背部预留与门窗框型材卡槽匹配的卡接筋位，安装时可直接压入框体预设的C型槽内，配合三元乙丙密封胶条实现玻璃与框体之间的柔性接触，避免玻璃受硬接触产生应力爆裂。拼接位置的互锁结构设计，将横竖压条的拼接缝从传统的直面接缝改为折线形嵌合缝，有效阻挡室外雨水、灰尘通过拼接缝隙渗入框体内部，同时在温变产生热胀冷缩时，嵌合结构可限制压条的横向与纵向窜动，避免长期使用后拼接缝变大、压条起翘的问题。

　　设计过程中优先考虑了现场安装的容错空间，压条端部的凸台与凹槽预留了0.15mm的装配间隙，适配挤出型材的生产公差，无需现场二次修磨即可完成拼接。压条外露面采用半圆弧过渡造型，无尖锐棱角，避免人员磕碰划伤，同时圆弧面的排水斜度可让拼接位置的积水自然滑落，减少积垢残留。针对有防盗、抗风压要求的外窗场景，压条内部预留了钢筋嵌件的安装槽位，可嵌入直径3mm的冷拔钢筋增强压条的整体抗冲击强度，防止外力破坏压条后拆卸玻璃，满足低层建筑外窗的安防要求。

　　从安装边界尺寸来看，单根压条的标准长度适配600mm-1200mm的常规玻璃板块分格，压条主体宽度为18mm，外露高度为12mm，可适配5mm-12mm厚度的浮法玻璃、钢化玻璃与中空玻璃，拼接节点的总厚度与压条主体保持一致，无突出台阶，安装后与框体表面齐平，保证外观的整体性。在细木作装饰场景中，该拼接结构也可适配实木材质的玻璃压条，通过木工榫接工艺完成拼接，用于实木门窗、博古架玻璃围护的安装，嵌合结构可抵消木材干缩湿胀产生的变形，避免木压条拼接位置开裂。

　　结构建模过程中，对拼接位置的配合面做了拔模斜度处理，若采用注塑工艺生产塑料压条，可实现模具直接脱模，无需额外抽芯结构，降低模具制造成本；若采用铝合金挤出工艺，拼接凸台的截面沿压条长度方向保持一致，挤出后仅需按45度与90度组合切割即可完成端部加工，无需额外铣削工序，适配大批量工业化生产的工艺要求。针对不同的框体型材系列，压条背部的卡接筋可调整尺寸适配不同宽度的卡槽，无需改动主体拼接结构，具备较强的系列化拓展能力。

　　在实际工程验证中，该拼接结构的压条安装效率比传统斜拼压条提升40%以上，拼接位置的密封性能可满足GB/T 7106规定的6级水密性要求，经过1000小时温变循环测试后，拼接缝错位量小于0.1mm，无开裂、起翘现象。针对玻璃更换的场景，该压条可通过专用撬棍从拼接位置的预留拆卸缺口撬开，无需破坏整根压条即可完成玻璃更换，降低后期维护成本。
