倾斜式散料输送剥离设备结构设计

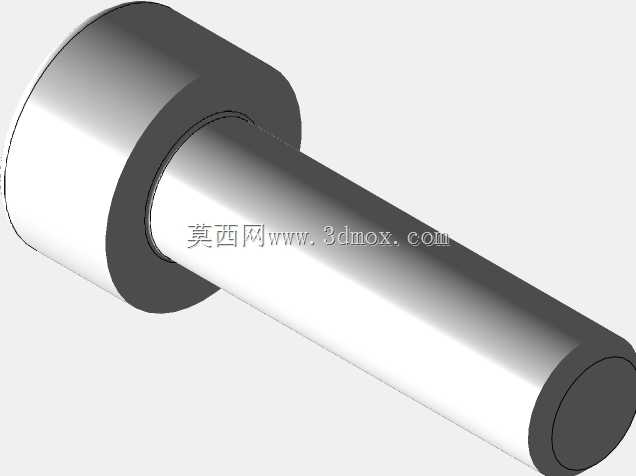

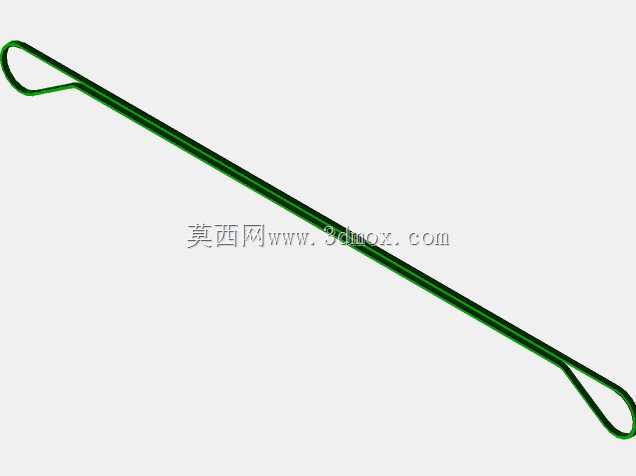

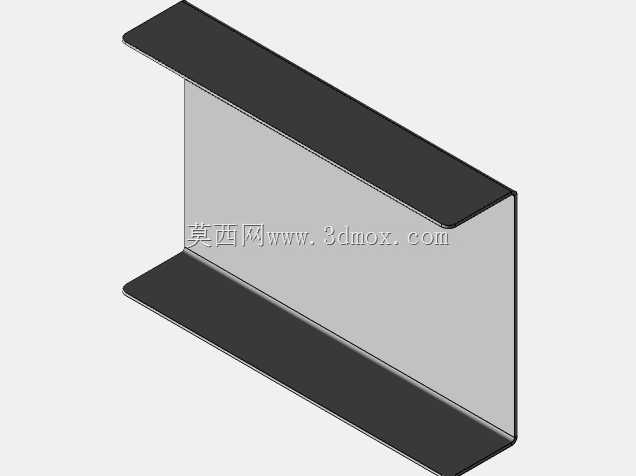

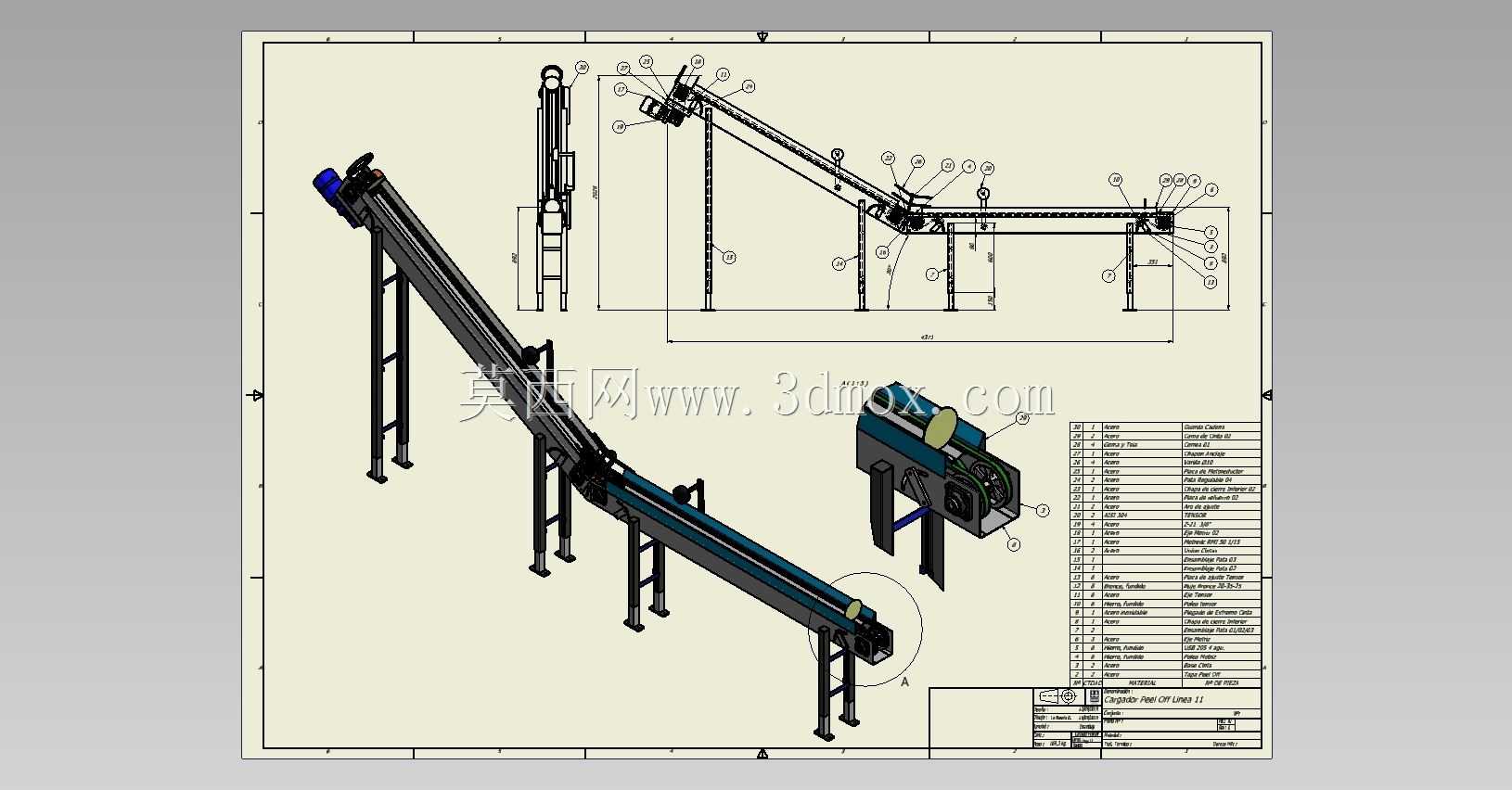

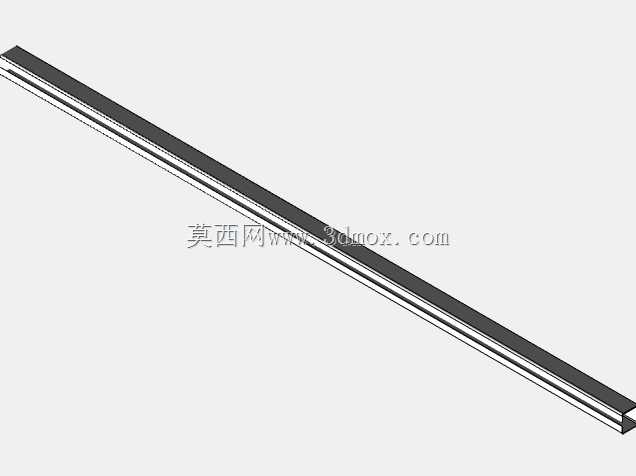

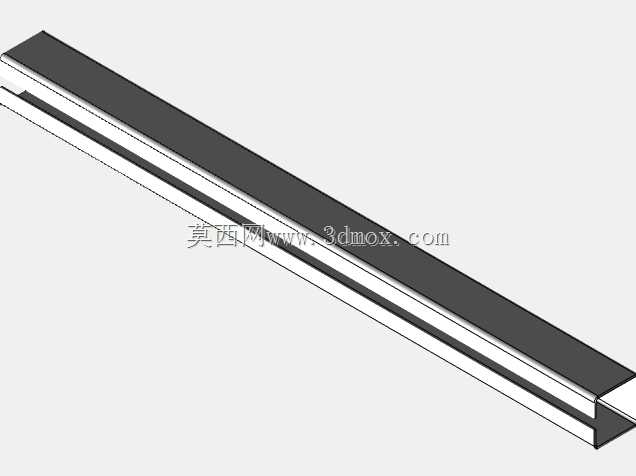

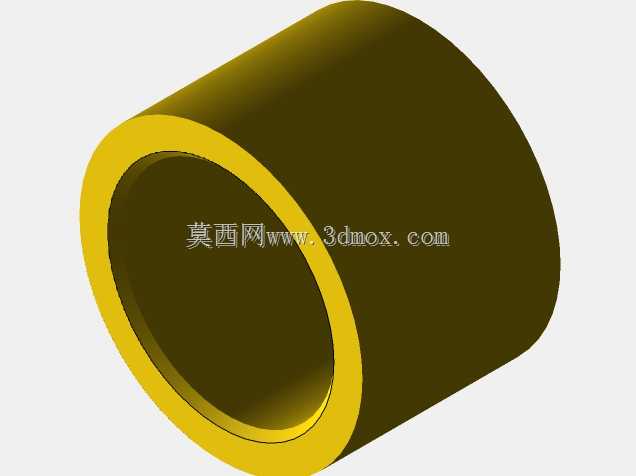

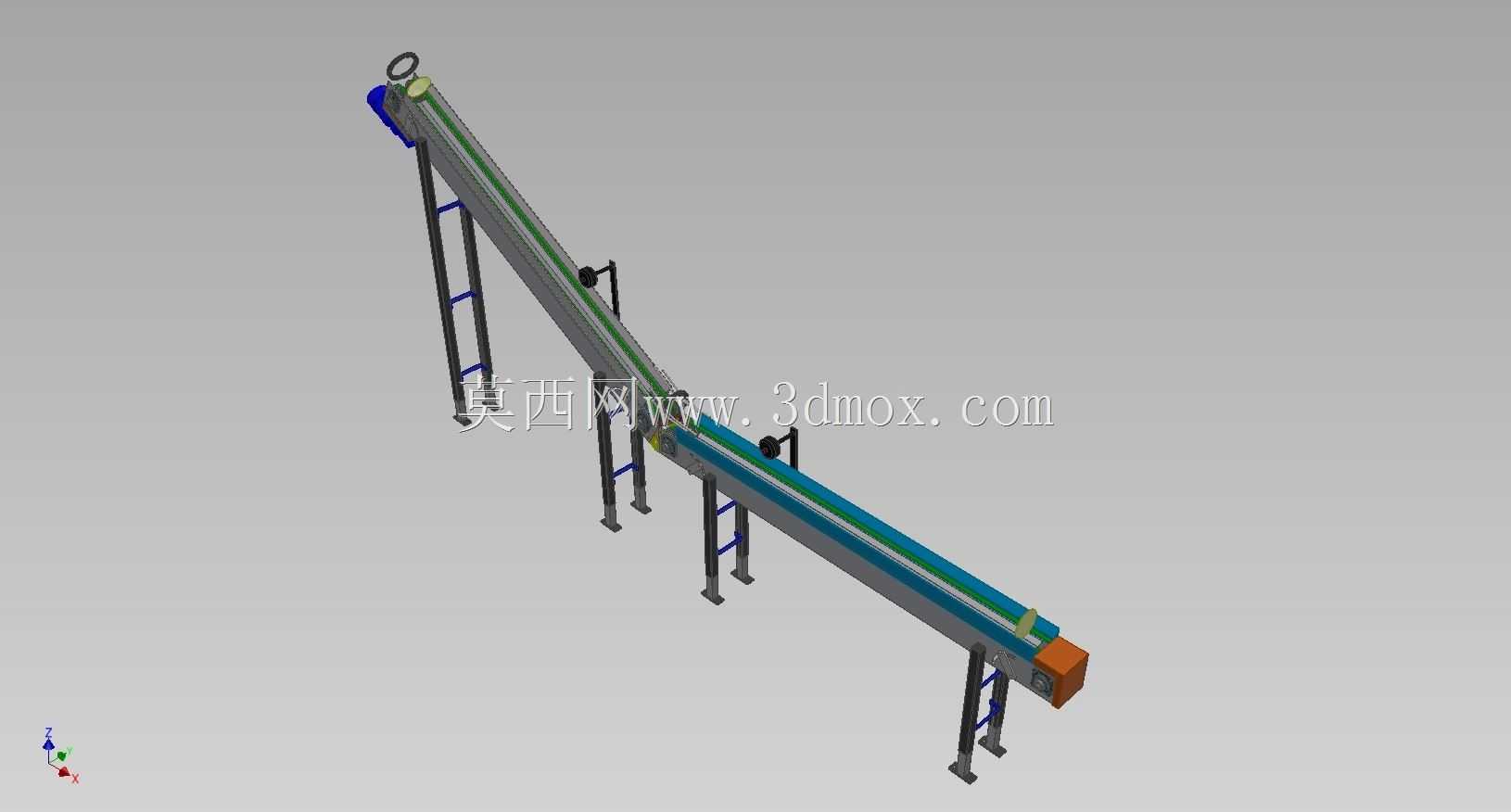

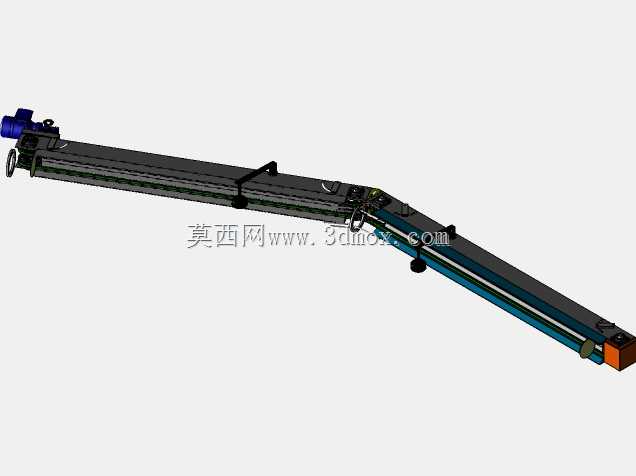

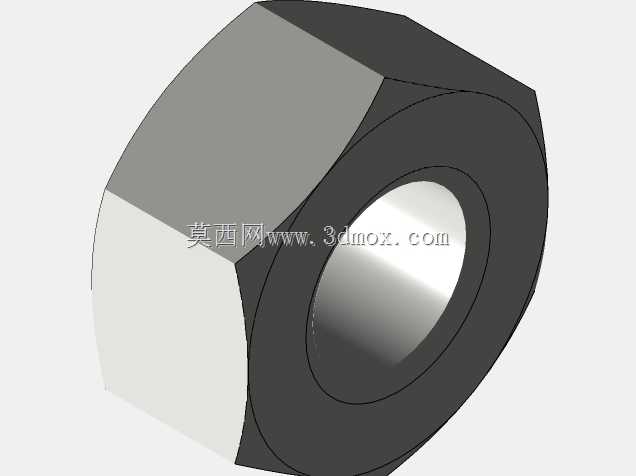

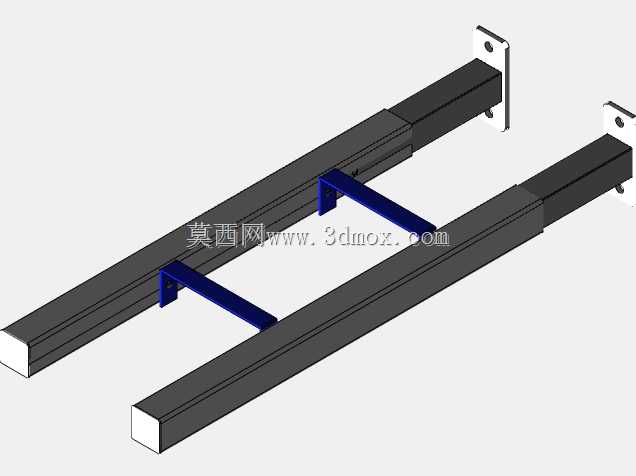

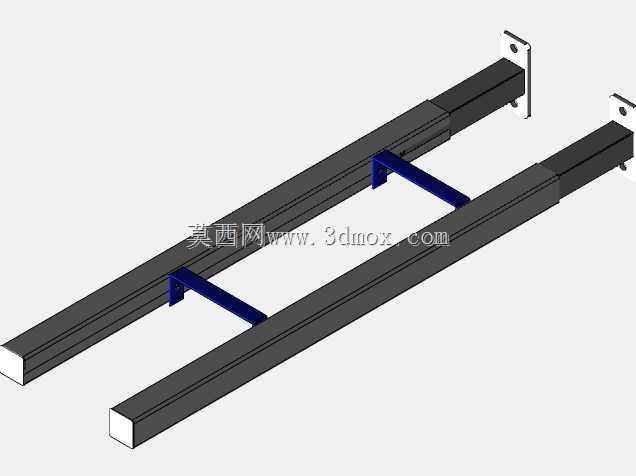

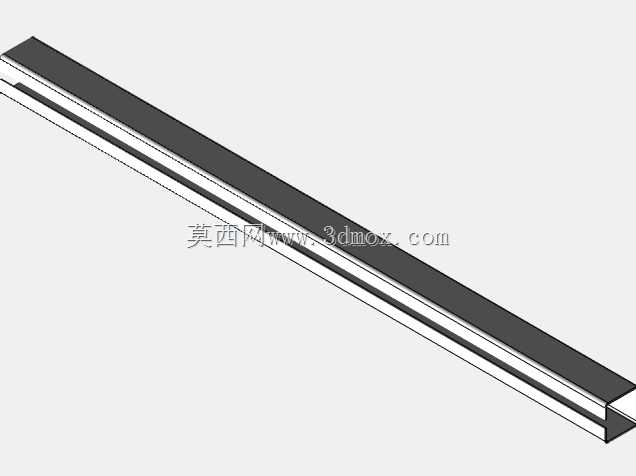

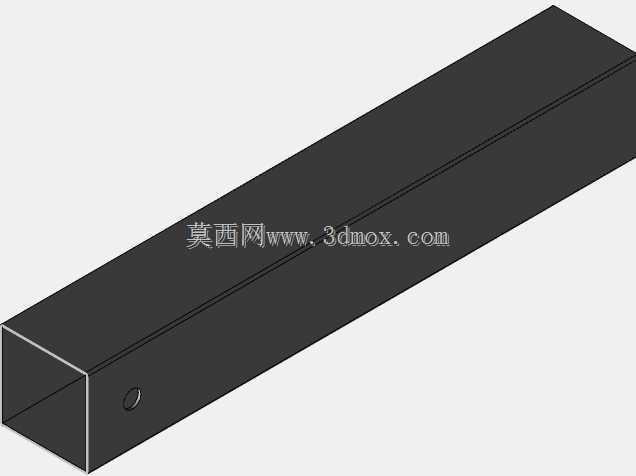

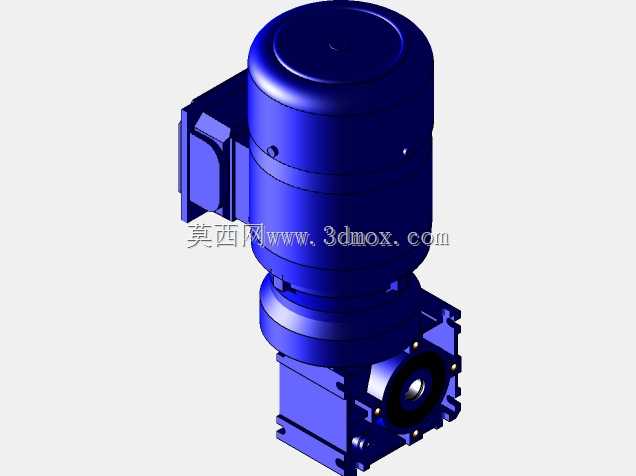

该设备主要应用于食品加工、农副产品处理等散料连续作业场景，针对需要在输送过程中完成表层附着物剥离、物料规整输送的工序设计，可衔接前端上料工位与后端分选、包装工位，实现物料的连续化流转，替代传统人工剥离+转运的作业模式，降低产线人工干预频次，提升连续作业的稳定性。设备整体采用倾斜布置结合水平段的结构形式，倾斜段负责将低位来料抬升至指定作业高度，水平段衔接剥离作业工位与下游出料端，机架采用标准型钢焊接拼装结构，支腿设置可调脚座，可适配安装地面的不平整工况，安装时需预留倾斜段两侧的检修操作空间，水平段末端需与下游设备进料口保持10-15mm的安全间隙，避免运行过程中出现干涉。设计过程中优先考虑物料输送过程中的滑落风险，倾斜段的倾角根据散料的安息角做了适配调整，带面设置防滑挡条，避免大倾角输送时物料出现回滑；剥离机构设置在倾斜段与水平段的衔接位置，采用柔性接触式剥离结构，可在不损伤物料本体的前提下，剥离物料表面附着的外皮、包膜类附着物，剥离后的杂物可通过设备下方的收集槽统一导出，避免混入下游合格物料中。驱动单元布置在倾斜段上端位置，采用减速电机直接驱动主动辊的结构，减少中间传动环节的功率损耗，张紧机构设置在水平段末端的从动辊位置，可通过两侧的调节螺栓调整输送带张紧度，补偿输送带长期运行后的蠕变伸长量。设备两侧设置可拆卸式防护侧板，既可以避免输送过程中物料从侧边掉落，也可在检修时快速拆卸，暴露内部辊组与输送带结构，降低日常维护的操作难度。整体结构的受力点集中在各支腿与中间支撑横梁位置，安装时需保证各支腿的受力均匀，避免长期运行出现机架变形，输送带的运行速度可根据前端上料效率做适配调整，匹配不同产能的产线节拍需求，剥离组件的接触间隙可根据物料的实际尺寸做微调，适配不同规格的待处理物料，无需更换核心部件即可完成小范围的工艺参数调整。
