VEX IQ夹取轮式教学机器人结构设计

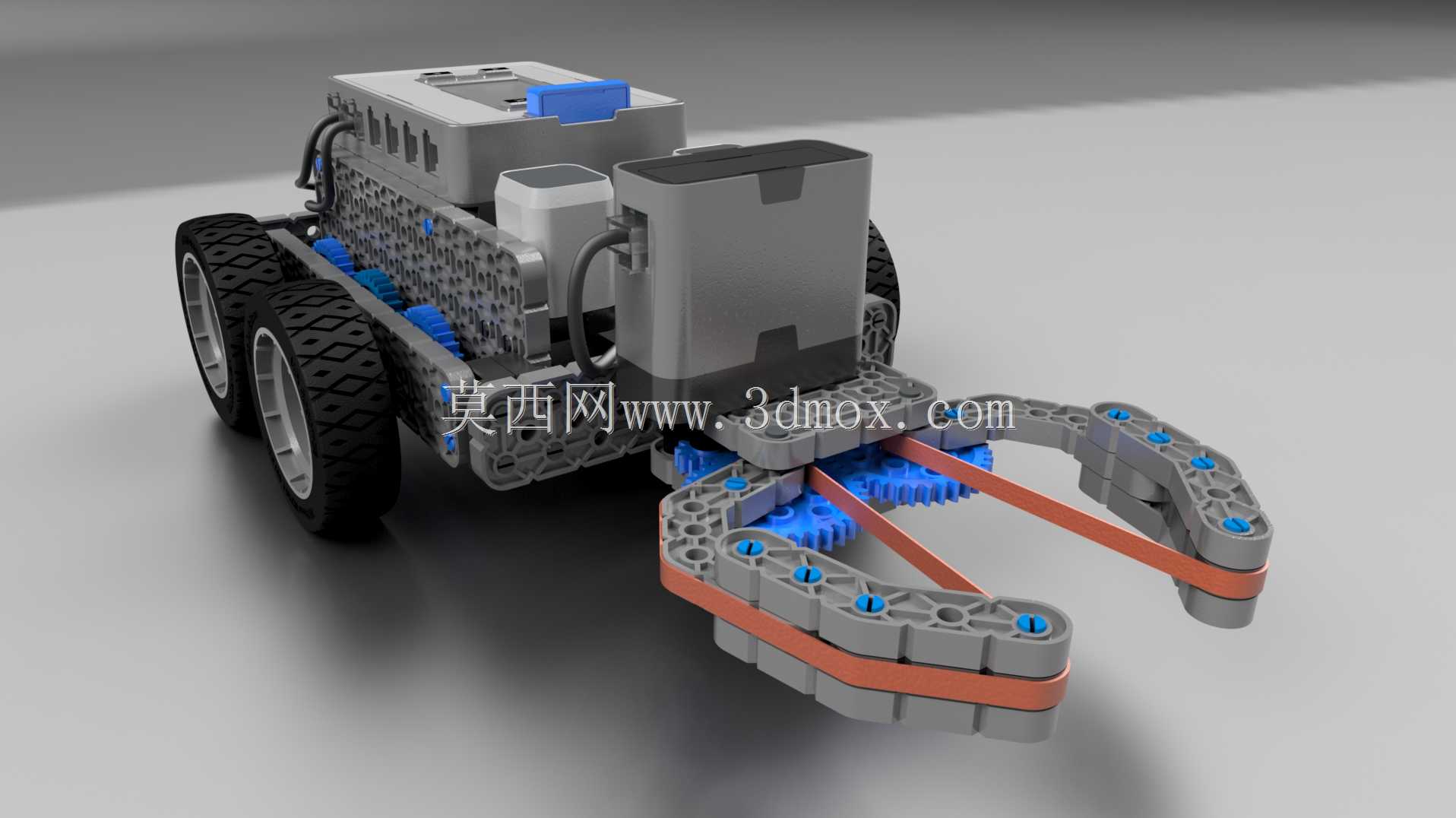

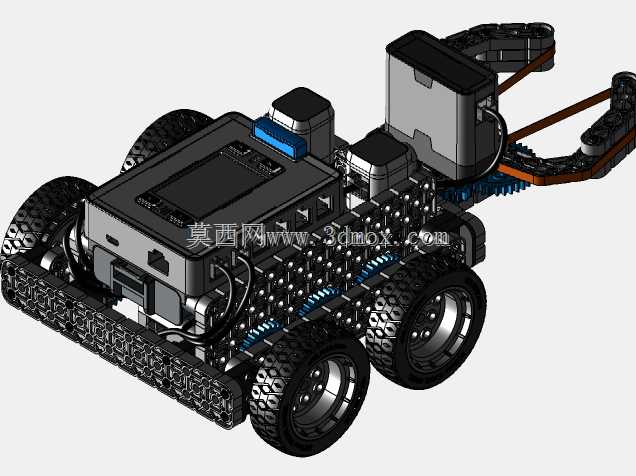

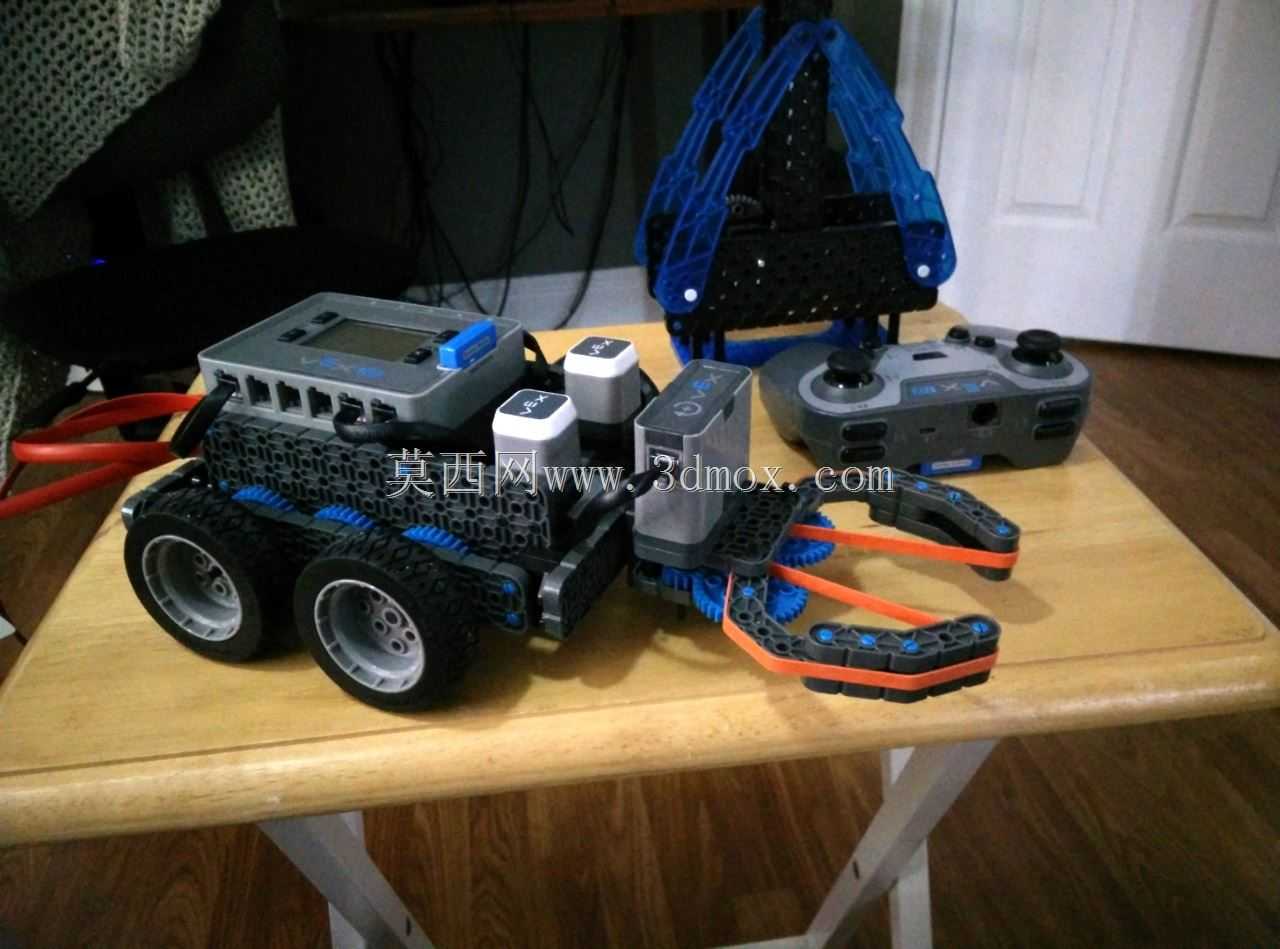

这款轮式夹取机器人采用模块化积木搭建体系，核心面向青少年机器人竞赛、科创教学实训场景设计，可完成平面物料抓取、定点搬运、路径巡线等典型教学与竞赛任务。整机采用四轮驱动布局，左右两侧各布置两组大纹路橡胶轮胎，胎面的深沟壑纹路可在木质桌面、PVC竞赛垫、平整水泥地面等常见教学场地提供足够抓地力，避免急启急停、转向过程中出现打滑偏移，轮组与车架主体通过标准孔位连接件固定，轮距与轴距可根据竞赛场地的通道宽度、障碍间距灵活调整，适配不同规则下的场地边界要求。前端夹取机构采用对称双爪设计，夹爪内侧加装橙色弹性绑带作为缓冲接触层，既可以增大与被夹取物料的摩擦力，避免硬质塑料夹爪直接接触工件造成表面刮损，也能通过弹性形变适配一定尺寸范围内的异形物料，夹爪开合通过底部齿轮组同步传动，保证两侧夹爪运动行程完全对称，不会出现单侧偏移导致的夹取偏载问题，夹爪的开合角度、夹持力可通过更换不同齿数的传动齿轮、调整驱动电机输出参数进行适配，可夹持边长30mm至120mm范围内的方块、圆柱类常规竞赛教具。车架主体采用带标准矩阵孔位的工程塑料拼接件搭建，所有连接位置通过标准销钉、紧固件固定，上层预留多组安装位，可根据功能拓展需求加装颜色传感器、触碰传感器、巡线模块、陀螺仪等电子元件，无需对主体结构进行打孔、裁切等二次加工，电控模块、电池组件分层布置在车架中上部，重心控制在轮组支撑面的中心区域，避免夹取前端重物时出现前倾翻覆，同时所有电控元件的走线可通过车架上的预留孔位规整排布，避免运动过程中线缆卷入轮组、齿轮传动副造成设备故障。整机的传动结构全部外露，可直观观察到齿轮啮合、动力传递的全过程，非常适合机械结构教学场景下的原理演示，学习者可通过拆解、重组夹爪、轮组的传动路径，直观理解齿轮传动比、轮距与转向半径的关系、夹爪杠杆受力原理等基础机械知识，所有零部件均采用通用标准VEX IQ套件零件，替换维护成本低，可快速完成故障零件的更换，也可基于基础框架拓展加装升降机构、吸盘组件等功能模块，完成更复杂的搬运、堆垛类任务。
