多关节工业机械臂结构设计

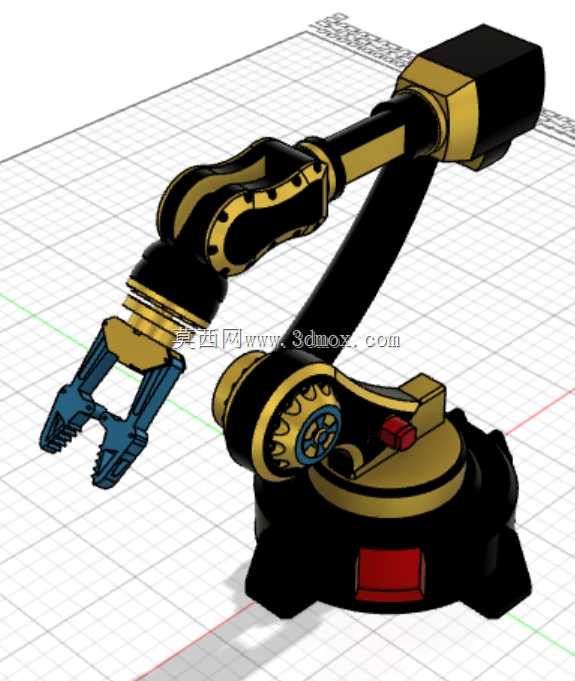

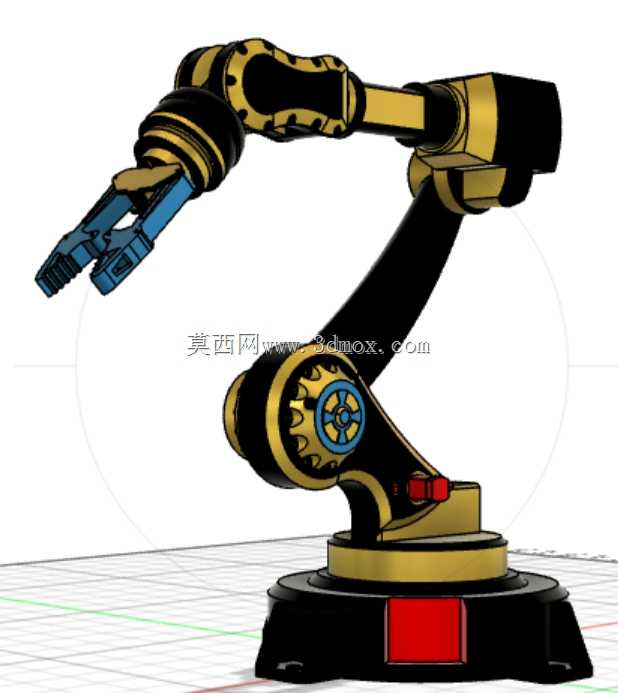

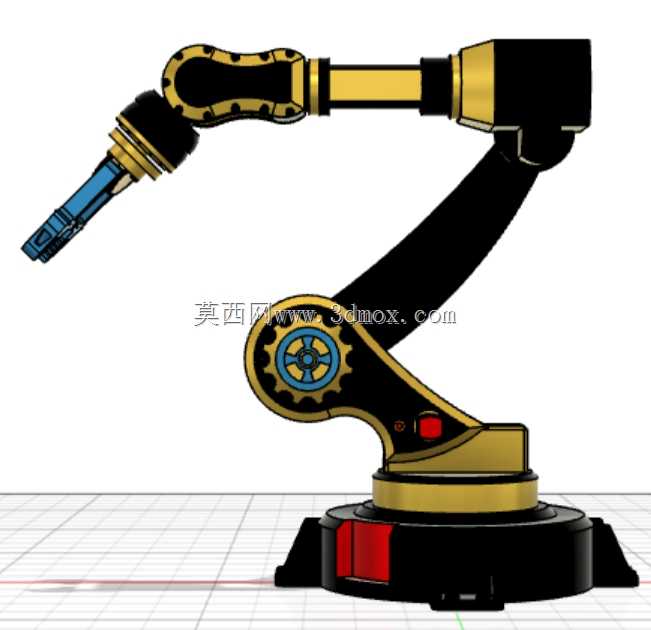

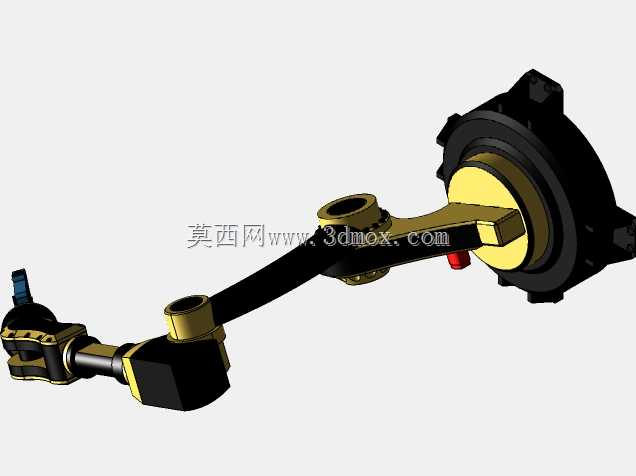

这款多关节机械臂的结构设计，核心围绕工业现场重复高精度作业需求展开，从关节传动布局到末端执行器选型，都贴合产线实际工况做了适配。在汽车零部件焊接工位，这类臂型可依托多自由度转动特性，覆盖车身侧围、底盘副车架等复杂曲面的焊缝轨迹，相比传统专机，无需针对单一焊缝做定制工装，能适配同平台多车型的混线生产需求，焊枪搭载接口预留了快换结构，切换焊接、打磨工序时仅需更换末端模块，无需重新校准整体臂的零点坐标。在3C电子组装产线，末端可更换夹爪完成PCB板插件、螺丝锁附工序，关节处的传动间隙控制在0.02mm以内，能满足电子元件微米级对位的装配精度要求，臂体的运动包络线经过反复校核，不会与产线旁的料架、输送线产生干涉，安装底座的固定孔位按照通用工业设备安装标准设计，可直接固定在现有产线的钢制工作台面上，无需额外做地基改造。设计阶段优先考虑了关节负载的合理分配，大臂、小臂的壁厚根据各段受力弯矩做了差异化设置，底座回转支承承受整机倾覆力矩，腰座关节采用交叉滚子轴承承载径向与轴向复合载荷，肘关节、腕关节的传动齿轮做了消隙处理，避免高速往复运动时的回程误差影响作业精度。末端执行器采用两指夹爪结构，指面预留了防滑垫安装槽，可根据抓取工件的材质更换橡胶、聚氨酯或者硬质合金指垫，夹爪开合行程覆盖常见工业工件的尺寸范围，从直径几毫米的电子元件到几十公斤的金属结构件都能稳定夹持。臂体的走线采用内部中空布局，动力线、信号线全部从关节内腔穿过，避免外部走线在运动过程中被工件、工装剐蹭磨损，同时也减少了积尘对线缆老化的影响，适配焊接、喷涂这类多粉尘、多漆雾的恶劣工况。整体安装边界经过优化，底座回转直径控制在合理范围，不会占用过多产线空间，臂展长度可覆盖半径1.8米内的作业区域，满足大部分中小型产线的工位作业范围需求，各关节的限位结构做了硬限位与软限位双重保护，硬限位采用机械挡块防止超程碰撞，软限位通过控制系统参数设置提前减速，避免急停对关节传动件造成冲击。在喷涂作业场景中，臂体外表面做了光滑圆弧过渡处理，没有容易积漆的凹槽死角，日常维护时仅需擦拭表面即可清理漆雾残留，腕部关节做了密封处理，可防止漆雾、粉尘进入关节内部损坏轴承与传动件。在码垛工位应用时，可通过调整末端负载参数适配不同重量的包装箱搬运，关节运动速度可根据节拍需求做分段设置，抓取、移动、放置各阶段的速度曲线平滑过渡，减少启停时的工件晃动，提升码垛的整齐度。
