简易取放作业SCARA机械臂结构设计

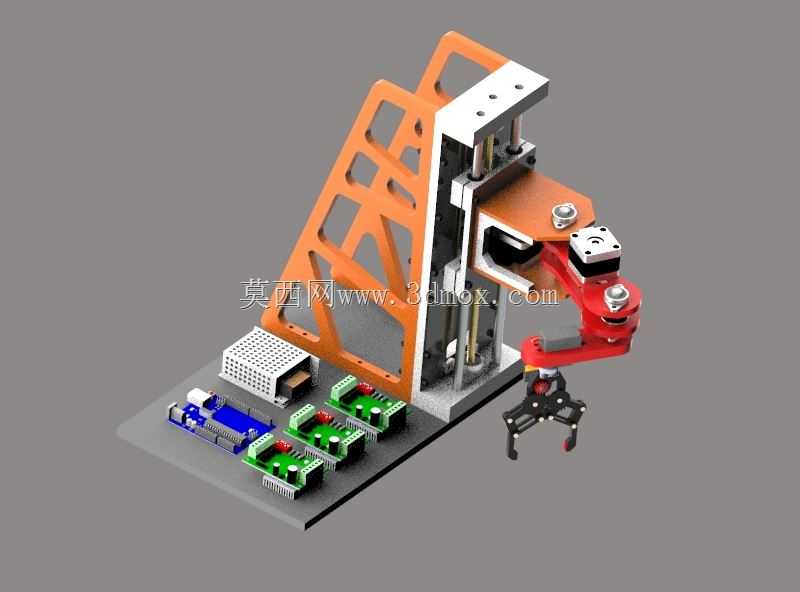

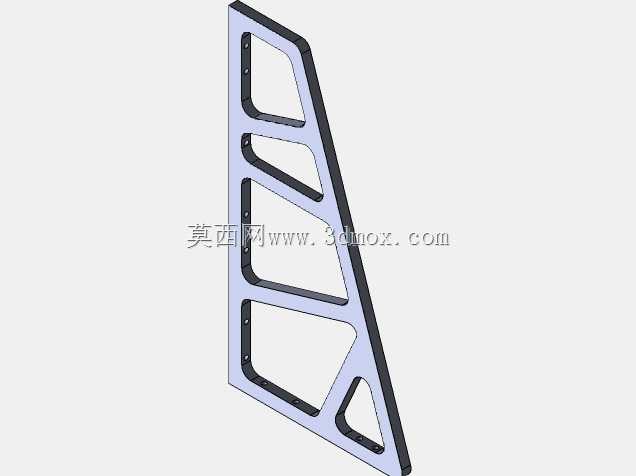

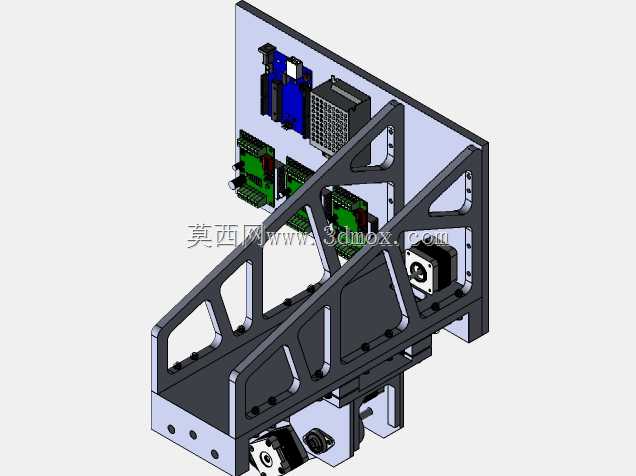

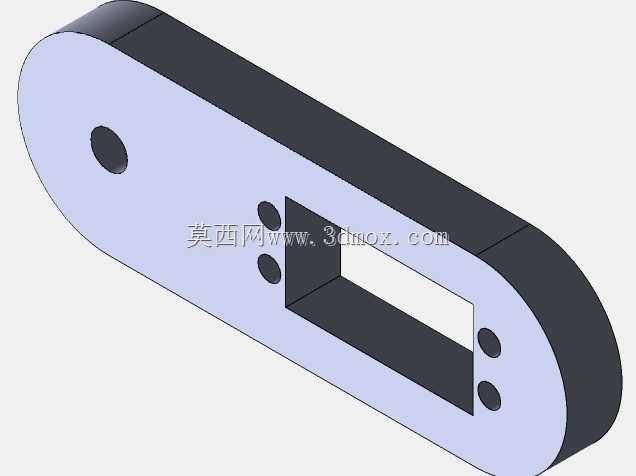

　　这款SCARA构型的取放机械臂，主要面向3C电子组装、小五金件分拣、实验室样本转运这类小负载高速取放场景，在桌面级自动化工作站里适配性极强，不需要过大的安装空间就能完成平面内快速定位、垂直方向压合或取放动作。从结构布局来看，整机采用斜置支撑背板加一体化安装底板的设计，支撑背板做了镂空减重处理，既保证了Z轴升降模组的安装刚性，又能降低整体自重，避免长时间运行后支撑结构出现形变偏移。Z轴部分采用双导杆配合传动组件的结构，相比单导杆设计，能有效抵消末端夹爪取放物料时产生的偏载力矩，保证垂直运动的直线度，不会出现卡滞或者下压位置偏移的问题。大臂与小臂的关节处采用紧凑的铰接结构，配合传动件实现平面内两个旋转自由度的运动，

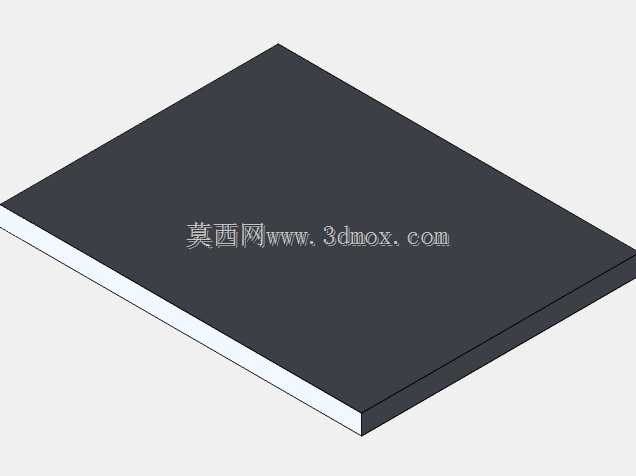

　　运动范围覆盖安装底板前方的扇形作业区域，刚好适配底板上布置的多工位料盘位置，不需要额外扩展臂长就能完成不同料位之间的物料转移。末端执行器采用夹爪式设计，夹爪的开合行程适配常见的小型片状、块状物料，夹指位置做了快换接口，可以根据实际抓取的物料形状更换不同的夹指，比如吸附式吸盘、异形夹指等，拓展不同的作业需求。安装边界上，整机底板采用平整的板式结构，预留了对应安装孔位，可以直接固定在标准铝型材工作台上，不需要额外制作过渡安装板，整体外轮廓在作业状态下不会超出底板范围太多，不会和周边的送料机构、检测工位产生运动干涉。设计过程中优先考虑了桌面级设备的维护便利性，所有传动组件、驱动模块都布置在易拆装的位置，

　　日常维护时不需要拆解整体支撑结构就能完成易损件更换、传动间隙调整的操作。走线部分沿着支撑背板和臂体内部的走线槽布置，避免运动过程中线缆拖拽磨损，也不会让线缆外露影响设备整体整洁度，同时减少线缆对运动轨迹的干扰。在实际应用中，这款机械臂可以搭配视觉检测模块完成来料位置的纠偏，也可以直接对接上游送料机构的信号，完成固定点位的循环取放动作，相比多轴关节机器人，SCARA构型在平面取放作业上的速度更快，重复定位精度更稳定，结构也更简单，后期维护成本更低，非常适合小批量自动化改造的场景使用，不需要复杂的编程调试就能快速上手部署。
