汽车转向系统铰接式转向节接头

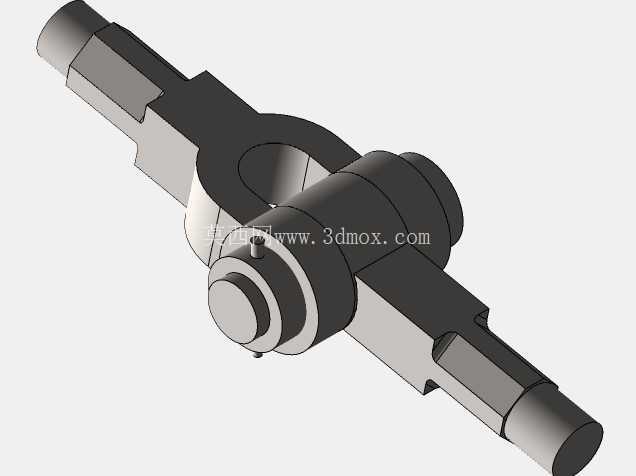

　　该转向节接头属于汽车底盘转向传动链路中的核心铰接承载件，整体采用对称式长轴跨接布局，中部设置环形铰接抱箍座，两侧延伸出带阶梯轴段的连接臂，轴端预留外螺纹与扁位加工结构，可同时完成转向拉杆铰接、轮毂转向节摆臂连接以及销轴锁止固定三类装配动作，在整车转向动作执行过程中，承担转向力矩传递、车轮偏转导向以及路面冲击载荷缓冲的核心作用。

　　从实际装车场景来看，这类接头多用于非承载式越野车辆、轻型载货汽车以及工程作业车辆的转向拉杆总成中，布置在转向摇臂与车轮转向节之间的传动节点上，车辆打方向时，转向机输出的摆动扭矩通过摇臂传递至该接头，再由接头带动两侧轮端转向节同步偏转，实现车轮转向角度的精准控制；车辆行驶在颠簸路面时，接头中部的铰接环可随悬架跳动产生小角度相对转动，抵消悬架行程变化带来的传动干涉，避免转向拉杆出现卡滞、别劲的问题，同时环形座内置的衬套安装位可压入橡胶衬套或者自润滑铜套，既能够过滤路面传递上来的高频振动，减少方向盘打手的不适感，也可以在长期往复摆动过程中降低铰接面的磨损速率，延长底盘部件的维保周期。

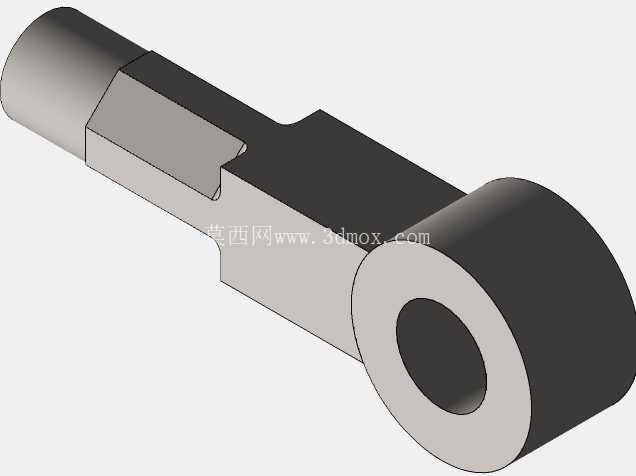

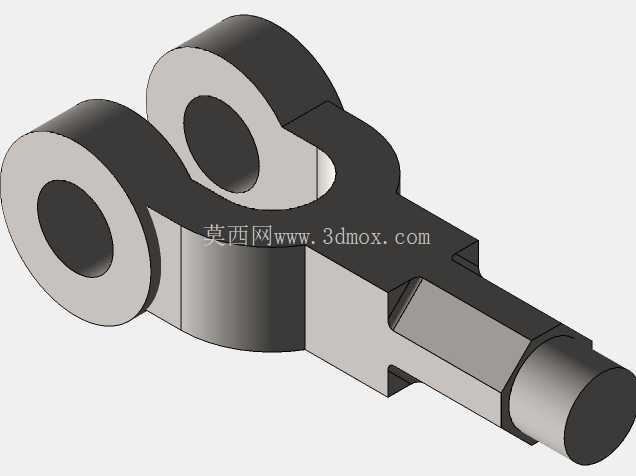

　　结构设计层面，建模过程中优先保证了受力路径的连续顺畅：中部环形铰接座的壁厚做了加厚处理，环体与两侧连接臂的交接位置采用大圆角过渡，避免应力集中在焊缝或者直角拐角处，在车辆紧急转向、过坑洼冲击的极限工况下，该位置不会出现断裂失效；两侧伸出的连接轴采用阶梯变径设计，靠近环座的轴段直径更大，承担主要的弯曲载荷，向外延伸的轴段逐步收窄，末端加工出外螺纹用于装配锁紧螺母，轴身中段铣出平行扁位，装配时可以用扳手卡住扁位防止轴体跟转，大幅提升底盘装配线的锁止效率。环形抱箍座采用分体开合式结构，侧面预留锁紧螺栓孔，穿入高强度螺栓后可以将铰接销轴牢牢抱紧，既方便整车总装时销轴的穿入对位，也便于后期维保环节拆解更换衬套，不需要整体切割破坏传动杆体。

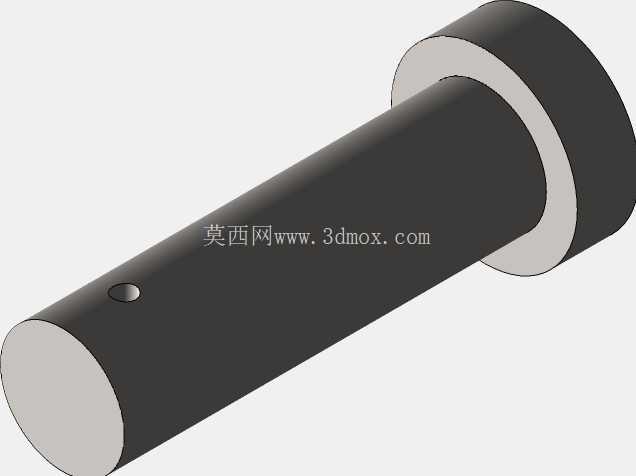

　　安装边界方面，该接头整体轴向总长适配多数轻型车转向拉杆的跨距要求，中部环形座的内孔直径匹配常规转向销轴的标准尺寸，两侧轴段的螺纹规格、扁位宽度均对应通用型转向拉杆连接孔位，装配时两侧轴段分别穿入拉杆端头的连接孔，贴紧端面后套入弹垫、拧紧紧固螺母，中部环座对准转向摇臂的铰接孔，穿入销轴后锁止开口销即可完成安装；建模时已预留出足够的工具操作空间，螺母拧紧工位、螺栓锁止工位周边没有多余结构干涉，现场装配不需要额外打磨修配。所有配合面的尺寸公差在三维结构中已做明确约束，铰接内孔采用H7级间隙配合，保证销轴转动灵活无卡滞，轴端螺纹采用通用公制粗牙规格，互换性强，备件采购替换难度低。整个模型完整还原了零件的所有加工特征，从外轮廓曲面到内部孔位、倒角、退刀槽均按实际加工逻辑搭建，结构设计人员可以直接在此基础上开展有限元受力校核，工艺人员也可以参照模型生成数控加工走刀路径，完成铣削、车削、钻孔全工序的加工编制。
