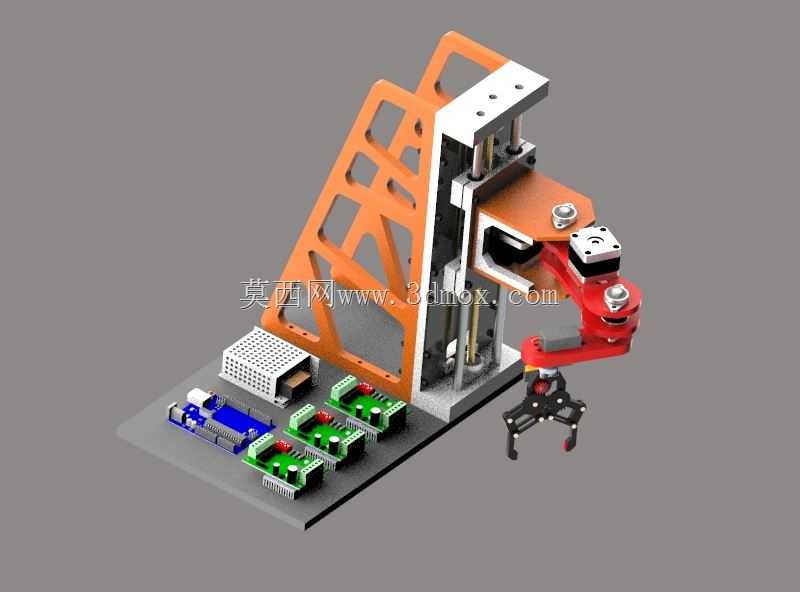

四自由度SCARA拾取放置机械臂结构

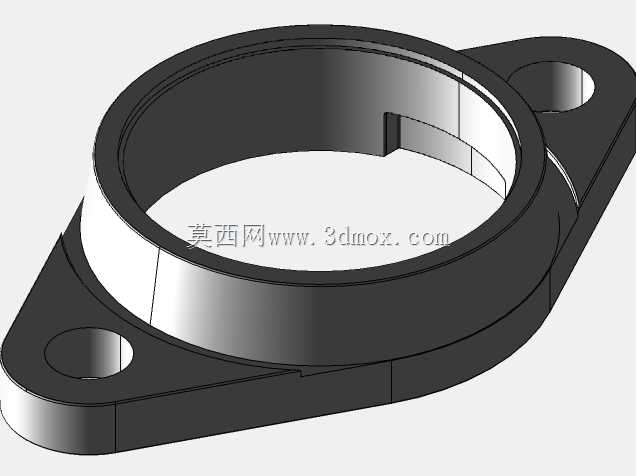

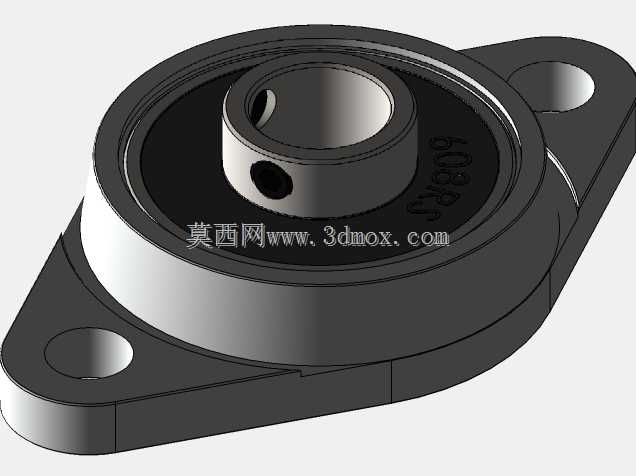

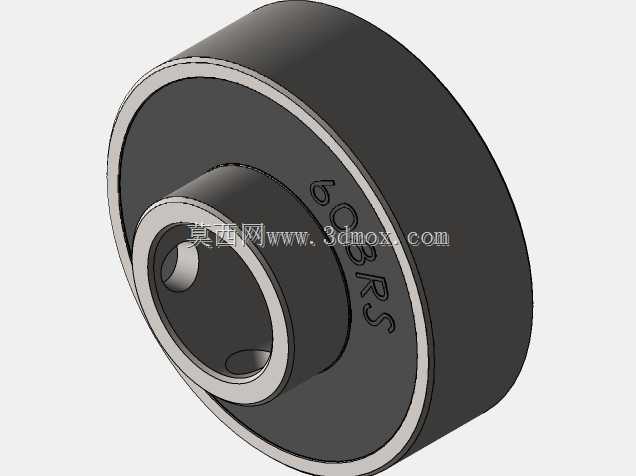

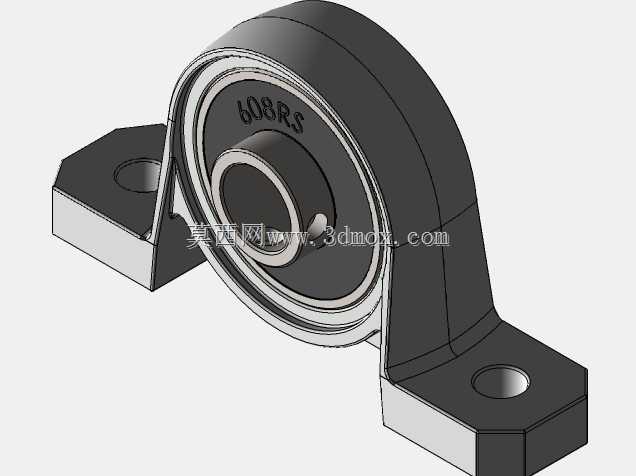

　　在3C电子组装、轻工产品分拣、小型零部件上下料这类需要高速平面点位作业的场景里，SCARA构型的机械臂始终是性价比极高的执行端选择，这款四自由度拾取放置机械臂的结构设计，完全贴合这类场景的实际作业需求。从实际落地的工况来看，这类机械臂主要承担平面范围内的快速移位、垂直方向的精准压装或者拾取动作，相比六自由度关节臂，它在XY平面的运动刚性更强，重复定位精度更容易控制，同时运动惯量更低，能实现更快的节拍，适配流水线每分钟数十次的取放作业节奏。设计过程中优先考虑了关节传动的同轴度控制，大臂与小臂的回转关节采用了集成式的轴承安装位，也就是图中展示的带密封结构的深沟球轴承安装位，轴承外圈直接嵌入臂体的安装沉孔，内圈与回转轴过盈配合，

　　既保证了回转过程的径向跳动公差控制在0.02mm以内，也通过轴承自带的RS密封结构阻挡车间环境里的粉尘、切削液雾进入关节内部，减少日常维护的频次。整体结构的安装边界做了充分的适配考量，底座安装孔位按照常见的工业铝型材工作台台面的孔距标准设计，可以直接固定在4040或者4080型材的台面上，不需要额外加工过渡连接板；末端执行器的安装法兰预留了标准的气嘴走线孔与螺丝孔位，可直接适配真空吸盘、气动夹爪这类常用的末端执行件，不需要二次改孔。臂体的运动包络经过反复校核，在最大伸展半径下，垂直方向的升降行程覆盖常见流水线工装板的高度差范围，不会出现作业死点，同时大臂小臂的运动干涉区域做了限位结构设计，避免误操作时臂体碰撞底座或者周边工装。

　　从结构细节来看，各关节的走线槽全部内置在臂体内部，避免运动过程中管线拖拽磨损，关节处的密封台阶与轴承位的同轴度在建模时做了公差匹配分析，保证装配时不需要额外修配就能达到设计的回转精度，臂体的壁厚经过轻量化校核，在保证刚性的前提下尽可能降低运动部分的重量，减少伺服电机的负载，提升启停阶段的响应速度，适配高速取放的作业需求。
