锤式铸造机用带刹万向脚轮结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:287723
  • 锤式铸造机用带刹万向脚轮结构设计
  • 锤式铸造机用带刹万向脚轮结构设计
  • 锤式铸造机用带刹万向脚轮结构设计
  • 锤式铸造机用带刹万向脚轮结构设计

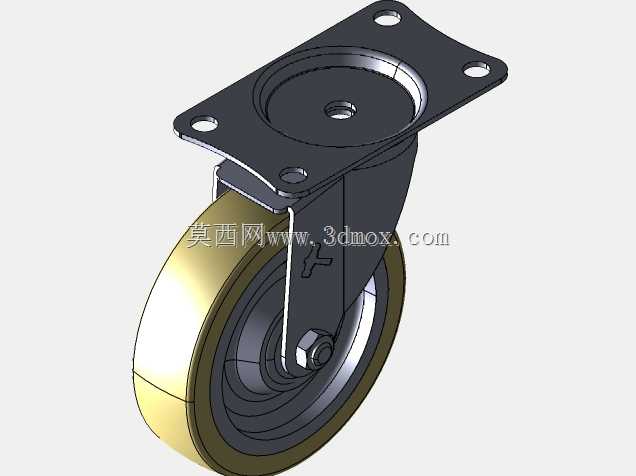

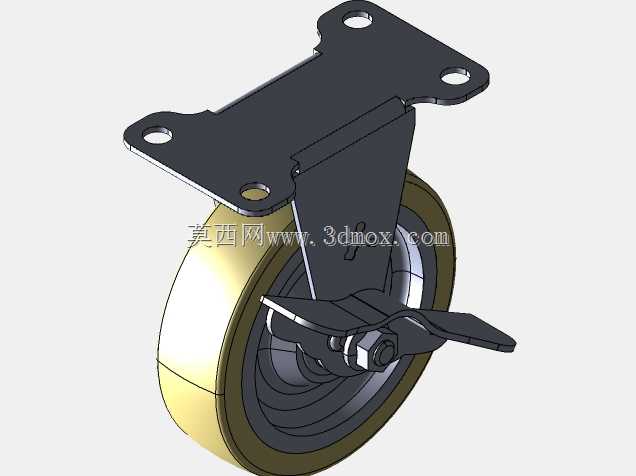

这款脚轮主要适配锤式铸造机这类车间重载作业设备的移动需求,铸造车间内地面常存在铁屑、高温溅渣、油污残留等复杂工况,常规轻型脚轮在这类场景下极易出现轮面磨损过快、支架变形、刹车失灵等问题,因此设计阶段就围绕重载、耐造、安装便捷几个核心需求展开。从结构来看,顶部采用四孔平板安装支架,安装孔位的间距匹配铸造机底部机架的通用安装梁尺寸,不需要额外改制安装面就能直接固定,支架主体采用加厚冲压钢板折弯成型,转向部位采用双滚珠轴承回转结构,转向时不会出现卡滞,即便设备满载推移,转向力矩也能保持均匀,不会出现偏摆晃动感。轮体部分采用聚氨酯包金属轮芯的结构,轮面硬度适配车间环氧地坪与铸铁地坪,既不会过硬压伤地面,也不会过软导致推行阻力过大,轮芯的轴承采用密封式结构,能阻挡铸造车间的粉尘、铁屑进入轴承内部,延长维护周期。侧边附带的刹车结构采用金属拨片式设计,踩下后能同时锁定轮体转动与支架转向,避免铸造机在作业工位上出现滑移,尤其是在锤击作业的振动工况下,刹车结构的锁止力能保持稳定,不会因为持续振动出现松脱。设计过程中优先考虑了安装边界的适配性,支架顶部安装板的厚度、安装孔的孔径都对应通用的M10安装螺栓规格,轮体直径100mm,安装后整体高度控制在适配铸造机底部离地间隙的范围内,不会出现安装后设备整体高度过高、重心上移的问题,同时轮体与支架之间预留了足够的摆动间隙,即便地面存在轻微不平整,轮体也能完全贴合地面,不会出现三点支撑悬空的情况。在功能特性上,这款脚轮单轮额定承载60kg,四个脚轮搭配使用就能满足中小型锤式铸造机的整机移动需求,日常需要转移设备作业位置时,不需要额外吊装,人工就能平稳推移,到位后踩下刹车就能固定工位,适配小批量多工位的铸造作业场景。轮面的聚氨酯材质还具备一定的耐温性能,能抵御铸造过程中溅落的高温铝渣、铁渣,不会出现轮面烫损剥落的问题,相比普通橡胶轮更适配铸造车间的作业环境。支架表面做了镀锌防锈处理,能抵御车间内的潮湿空气与腐蚀性介质,避免长期使用后出现锈蚀卡滞的问题。
