26mm直径全方位活动主脚轮结构设计

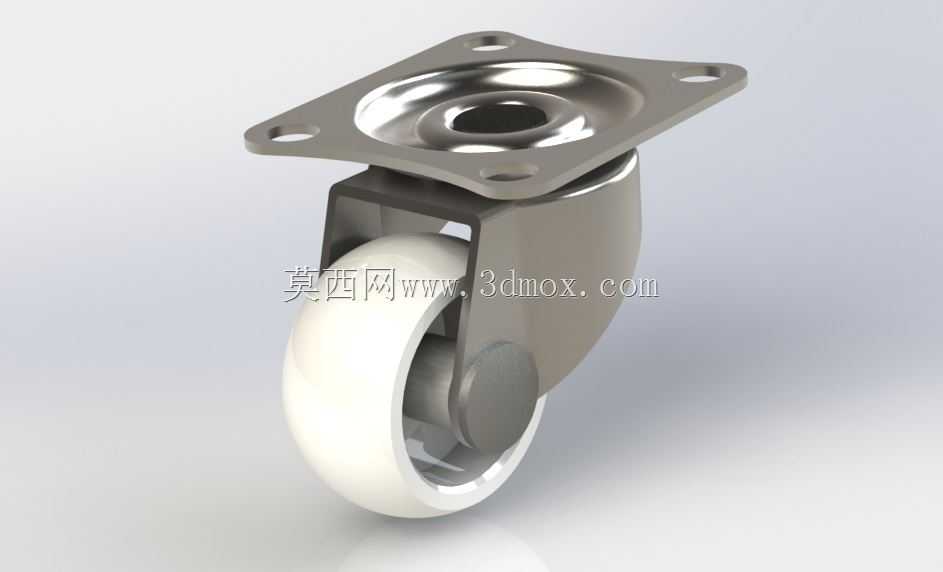

这款脚轮的轮体直径设定为26mm，属于小规格重载型万向支撑部件，顶部采用方形四孔安装法兰，安装孔位对称分布在法兰四角，安装时可通过螺栓直接固定在设备底部的安装平面上，无需额外设计转接支架，适配多数小型工业设备、移动工装、轻型货架的底部安装预留位，法兰与轮架之间采用回转支承结构，可实现360度水平方向自由回转，转向过程中无卡滞死角，推动设备转向时无需额外抬升设备，施力即可完成方向调整。轮体采用白色尼龙材质，表面光滑无毛刺，滚动过程中摩擦阻力小，同时具备一定的耐磨与抗冲击性能，在平整的环氧地坪、瓷砖地面、木质地板上滚动时不会产生明显划痕，也不会留下轮印，适配对地面洁净度有要求的车间、实验室、商用展示场景。轮架采用冲压成型的金属支架，支架两侧对称夹持轮体，轮轴与支架之间采用间隙配合，轮体可绕轮轴顺畅转动，支架与顶部法兰的连接部位做了加厚处理，可承受额定范围内的垂直载荷，避免长期承重后出现支架变形、回转卡涩的问题。在实际选型应用中，这类小直径万向脚轮常被用于小型电子设备机架、实验室仪器推车、轻型物料周转车、商用展示架的底部支撑，单轮载荷可满足轻型移动设备的承重需求，安装时需要注意设备底部安装面的平面度，若安装面存在翘曲，会导致法兰固定后受力不均，长期使用可能出现法兰变形、转向不顺畅的问题。设计建模过程中，重点还原了轮架的折弯弧度、法兰的沉头孔结构、轮体与支架的装配间隙，回转部位的配合间隙控制在合理范围内，既保证转向灵活，又避免间隙过大导致轮体晃动，轮体的圆弧面轮廓也按照实际尼龙轮的成型弧度做了还原，滚动接触时与地面的接触面积符合小直径脚轮的受力特性，不会出现应力集中导致轮体过早磨损的问题。这类脚轮通常搭配同规格定向脚轮组合使用，两个万向轮搭配两个定向轮的布局，既可以保证设备移动时的直线行进稳定性，又能在转向时具备足够的灵活性，适合在空间相对狭小的车间、库房内完成短距离的设备移位操作，轮体的尼龙材质还具备一定的耐弱酸弱碱性能，可在普通的工业生产环境下长期使用，无需频繁做防锈维护，金属支架表面做了镀锌钝化处理，可抵御日常环境中的水汽侵蚀，避免长期使用后出现锈迹污染地面的情况。
