双出轴齿轮减速电机一体化结构

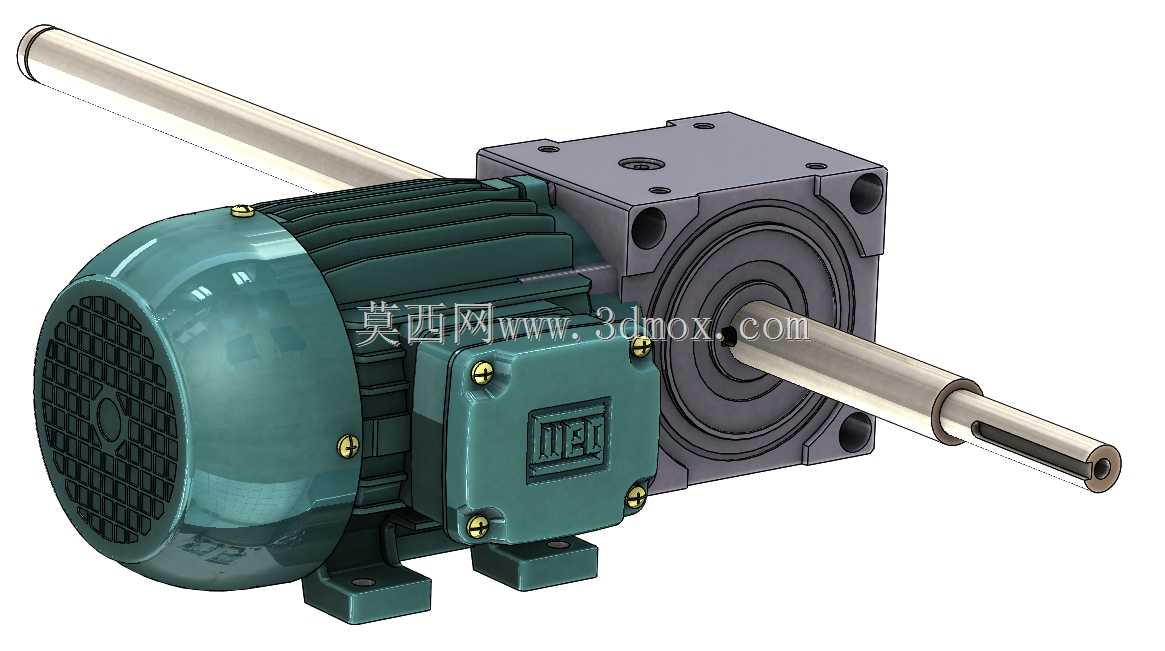

这款一体化齿轮减速电机结构，在轻工输送、小型自动化生产线、包装设备进给机构中有着广泛的适配场景，区别于独立电机搭配联轴器外接减速器的分体方案，其将减速齿轮组与电机本体集成在同一壳体内，大幅缩减了动力单元的轴向安装空间，对于布局紧凑的小型设备而言，能有效减少传动链路的累计同轴度误差，降低装配阶段的对中调整工作量。从结构设计逻辑来看，电机端采用封闭式散热筋壳体，接线盒布置在壳体侧上方，预留的接线空间可适配常规工业线缆的弯折半径，避免布线时线缆过度弯折导致的线芯损伤；减速端采用方形法兰安装面，法兰面预留的四个安装沉孔可直接与设备安装板贴合定位，无需额外加装过渡连接座，安装面的定位止口尺寸与通用减速电机安装规范匹配，可直接替换同功率段的常规分体传动单元。双出轴的设计是该结构的核心特点，两端输出轴均加工有标准键槽，可同时在电机两侧连接负载，例如一端连接输送辊筒、另一端连接凸轮分度机构，单台动力单元即可驱动两个同步动作的执行部件，省去了额外的分动箱结构，进一步压缩设备的整体布局空间。输出轴的轴伸长度经过适配性设计，既可以直接穿过设备安装板连接负载，也可搭配联轴器外接延长轴，轴端的中心孔可用于安装定位销，方便装配时的同轴度找正。底座采用一体式铸造支脚，两个支脚的安装孔间距符合常规卧式电机的安装尺寸标准，除了法兰安装方式外，也可通过支脚卧式固定在设备机架上，两种安装方式可根据设备的布局需求灵活选择。齿轮组内置在减速腔体内，腔体与电机腔之间采用密封结构隔离，避免电机侧的润滑脂渗入电机绕组，同时也能防止外部粉尘、切削液进入减速腔体造成齿轮磨损，壳体的密封槽设计可适配常规O型密封圈，满足一般工业环境的防护需求。在建模过程中，所有安装孔位、轴伸尺寸、键槽规格均按照通用工业标准参数绘制，各部件的装配间隙预留合理，既还原了实际产品的装配关系，也可直接用于设备布局阶段的干涉检查，帮助设计人员提前确认动力单元与周边结构的安装边界，避免实际装配时出现空间干涉问题。
