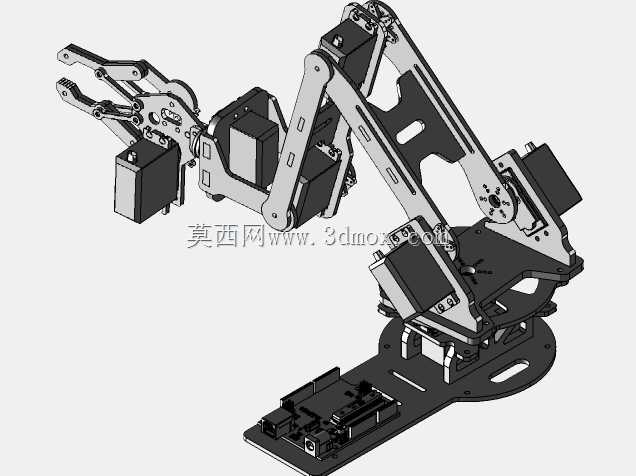

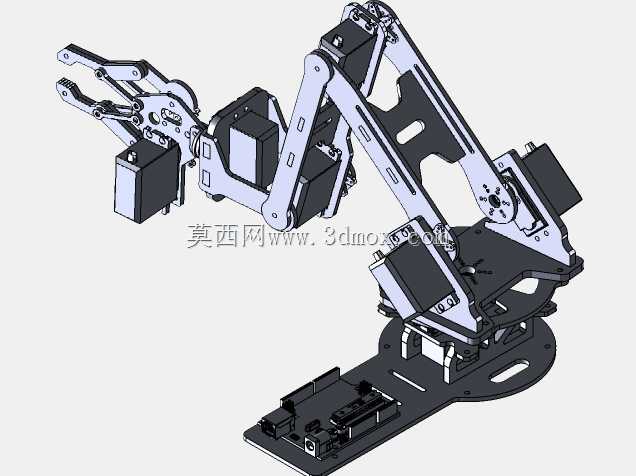

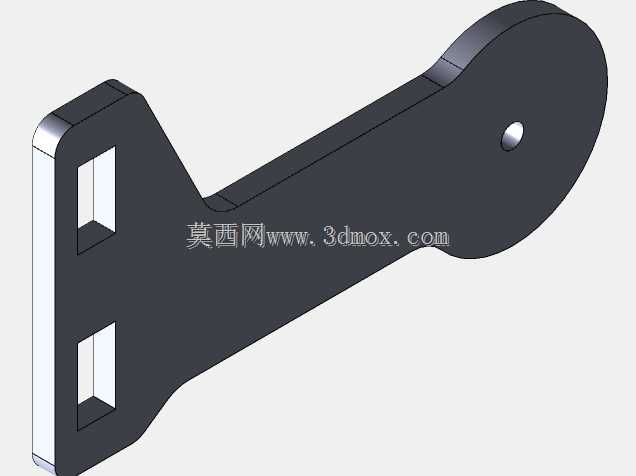

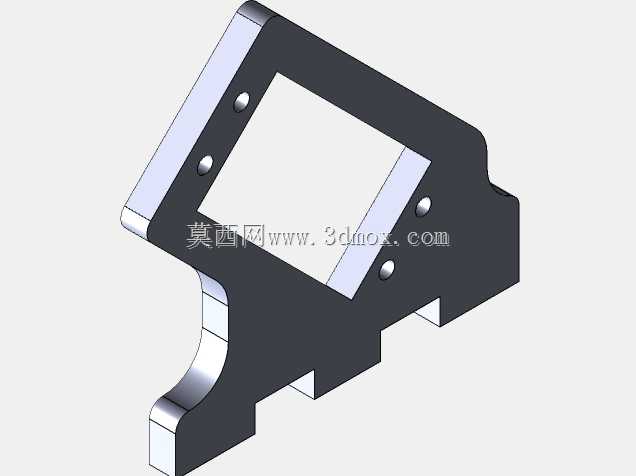

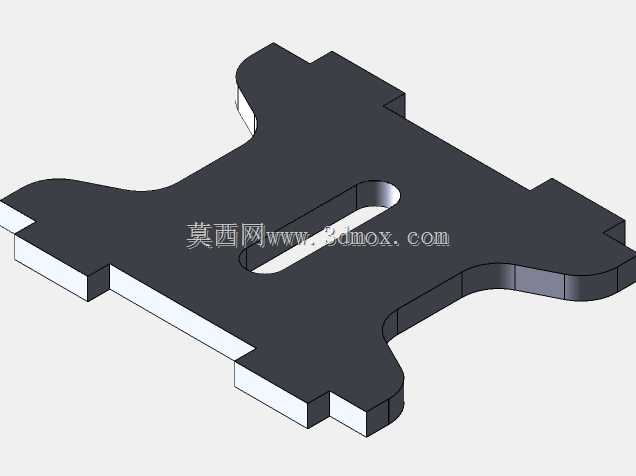

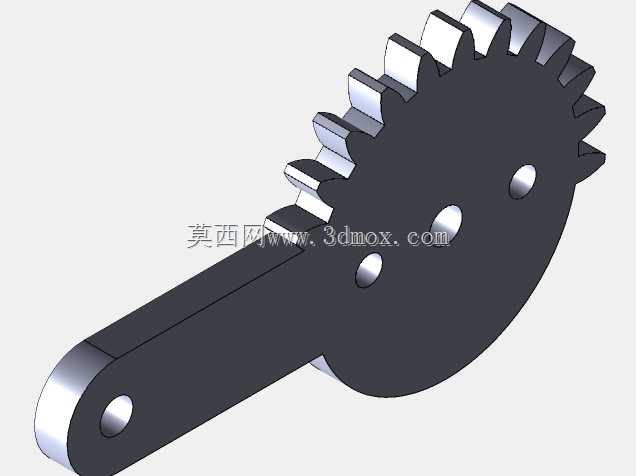

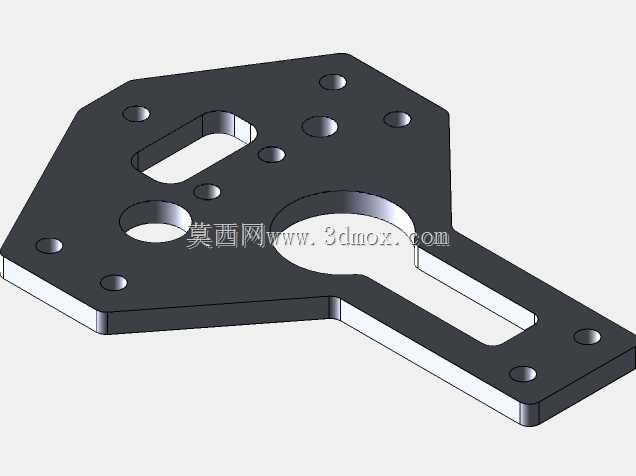

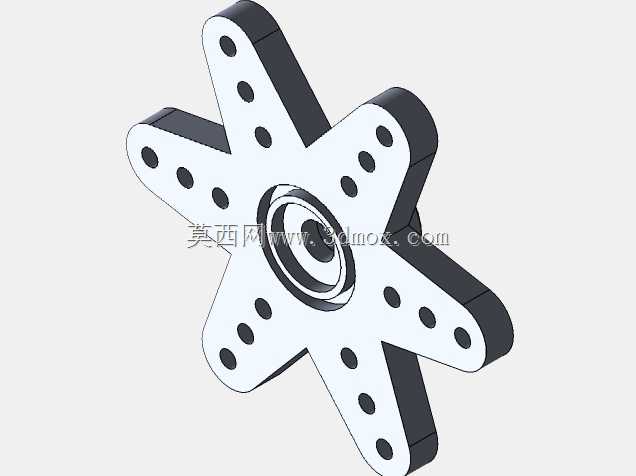

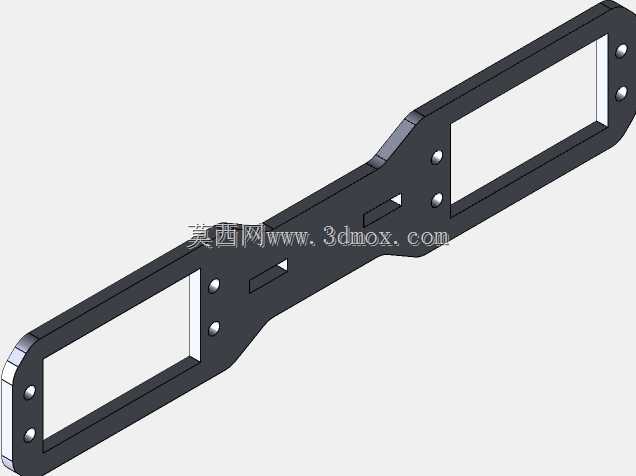

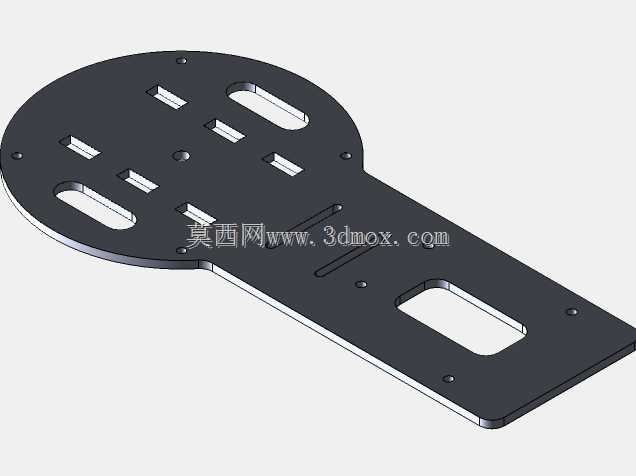

四自由度关节型工业搬运机械臂结构

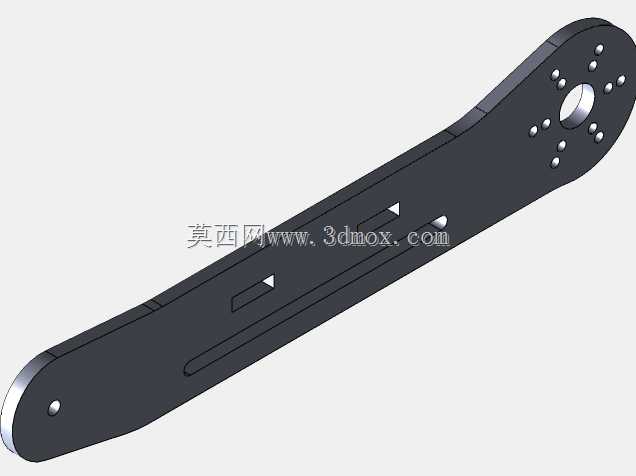

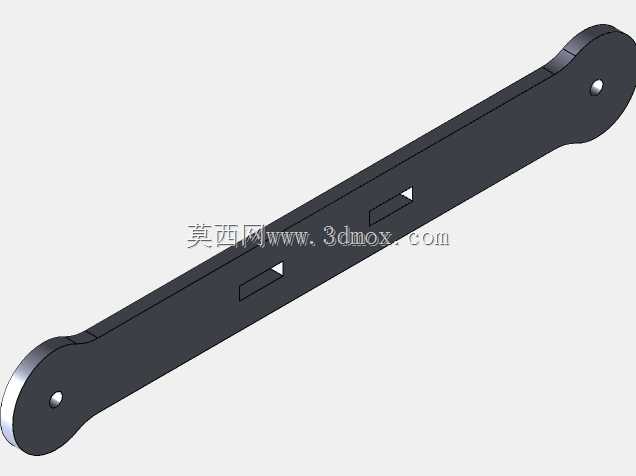

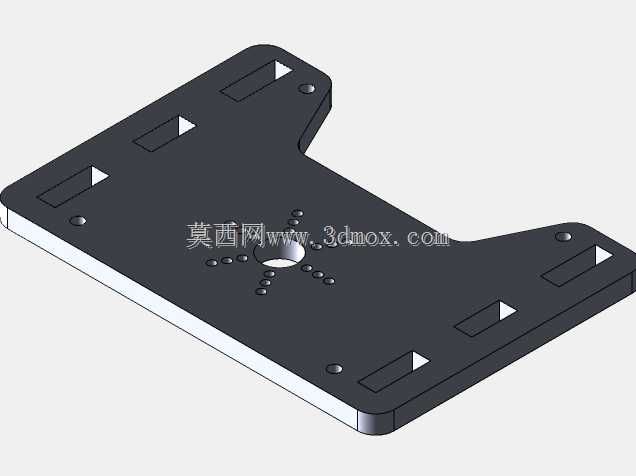

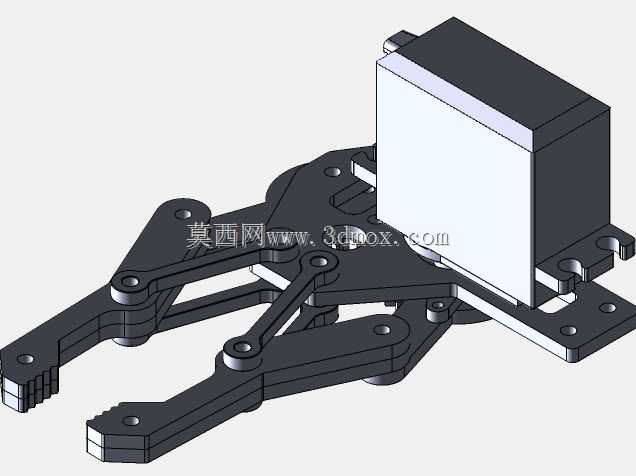

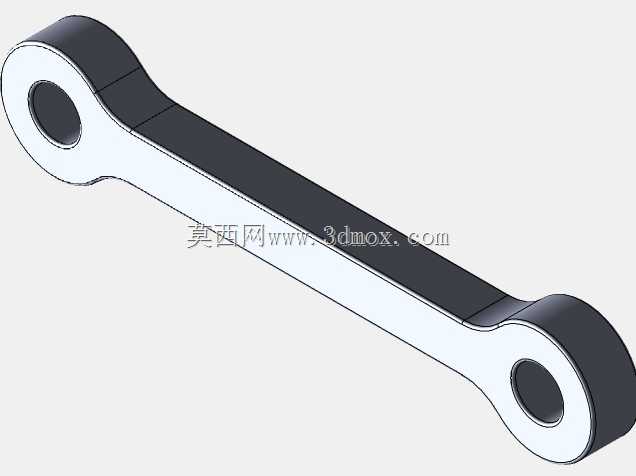

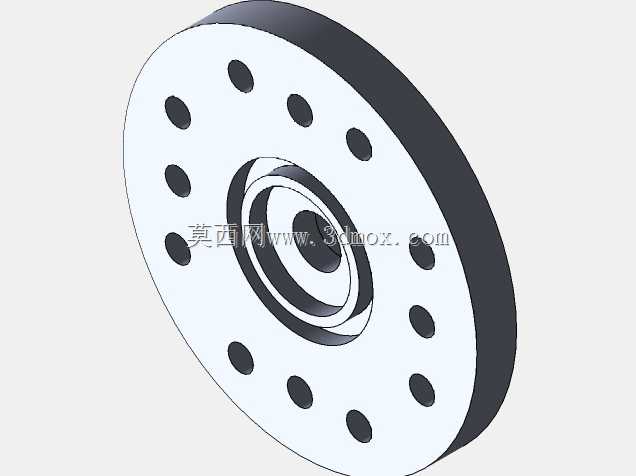

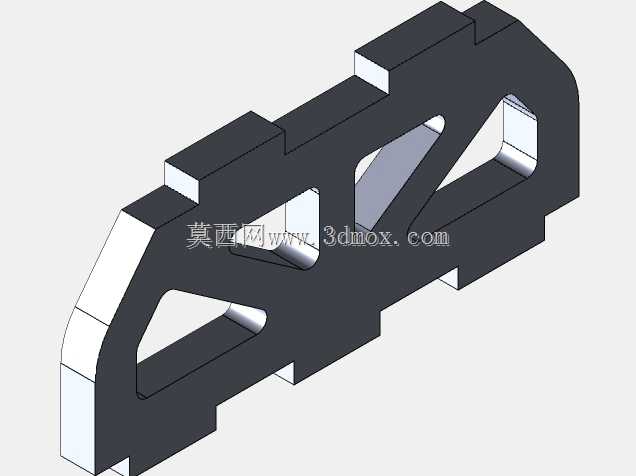

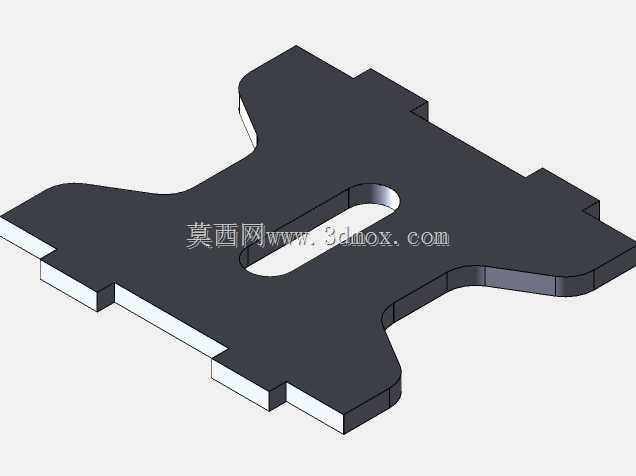

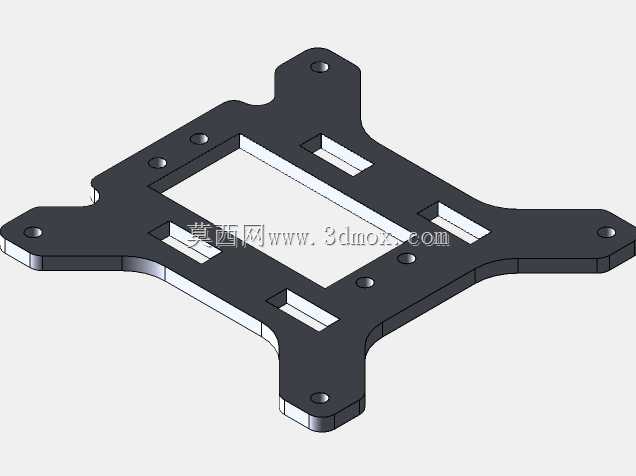

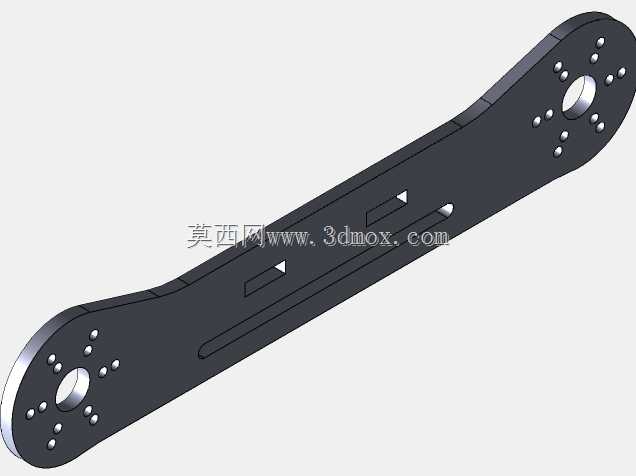

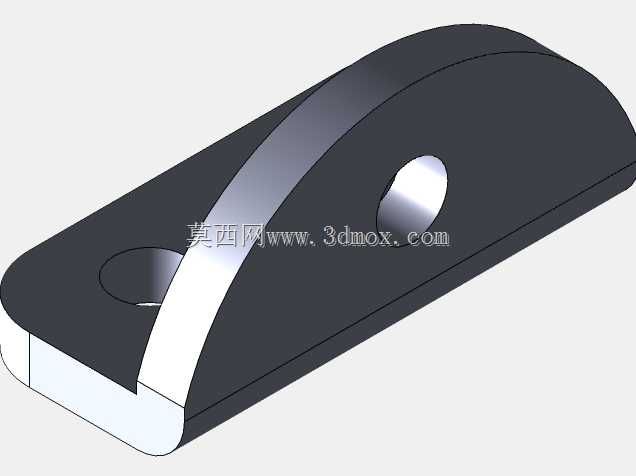

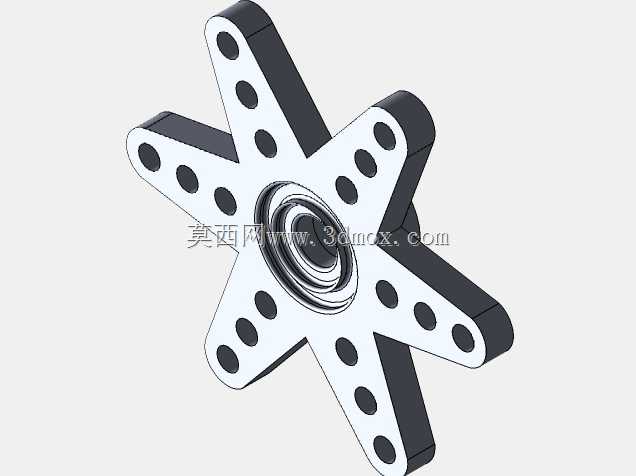

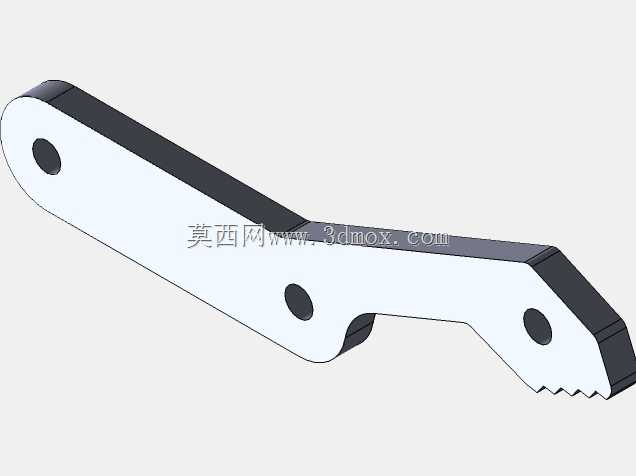

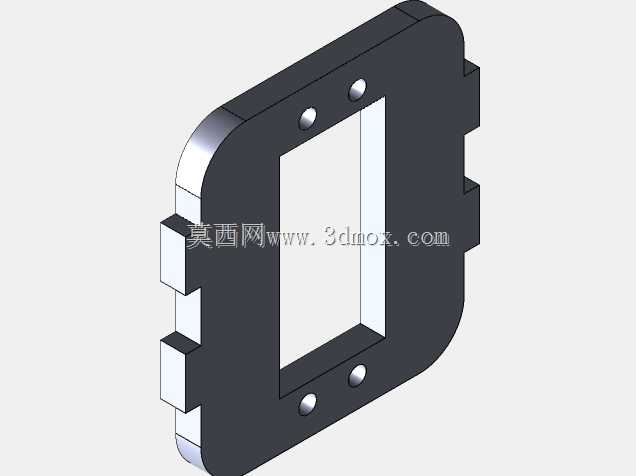

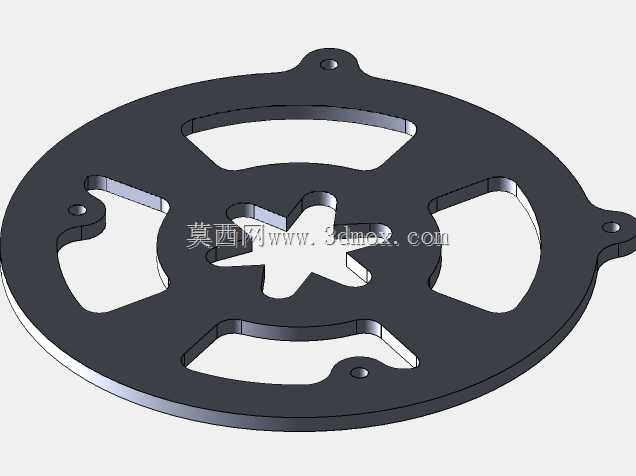

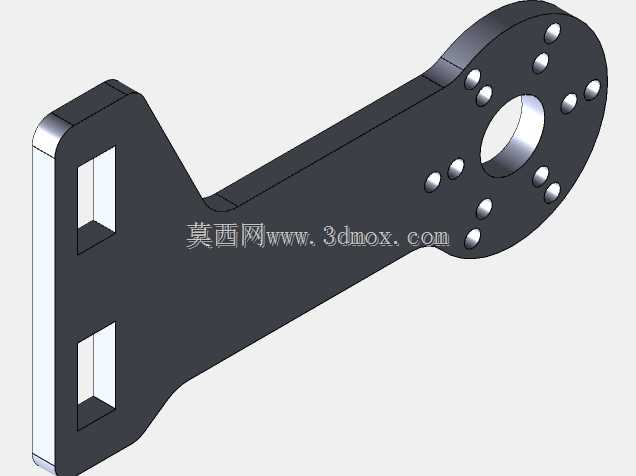

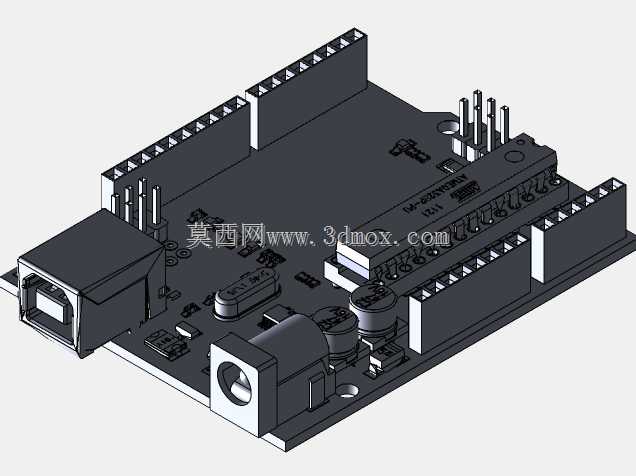

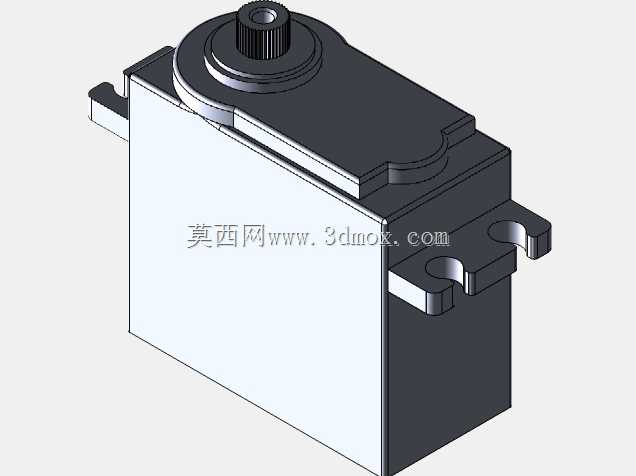

这款四自由度关节机械臂的结构设计，核心面向3C电子装配、小型五金件上下料、注塑机取件这类轻载作业场景，在桌面级自动化工作站里适配性极强，不需要占用过大的安装空间，就能覆盖半径500mm左右的作业区间，常规工位的物料转移、工件姿态调整都能覆盖。从结构布局来看，四个关节分别承担腰部回转、大臂俯仰、小臂俯仰、末端法兰回转的动作，每个关节的传动链路都做了紧凑化处理，腰部采用交叉滚子轴承承载径向与倾覆力矩，避免悬臂状态下的末端抖动，大臂与小臂的连杆长度经过反复校核，既保证作业范围没有明显死区，也控制了臂体完全伸展时的挠度，在额定3kg负载下末端重复定位精度可以控制在±0.1mm区间，满足多数轻工装配的精度要求。设计过程中优先考虑了安装边界的适配性，底座安装孔位采用通用的120mm×120mm方形布局，适配市面上多数标准铝型材工作台的安装槽距，不需要额外加工过渡连接板就能直接固定，臂体折叠状态下整体高度不超过450mm，在设备安全防护门内部安装时不会和防护框架、周边送料机构产生运动干涉。末端法兰采用标准的ISO 9409-1-40-4-M6接口，可以直接适配气动夹爪、真空吸盘、小型电动螺丝刀等常用执行器，不需要额外定制转接法兰，减少现场改造的工作量。关节处的走线全部采用内部拖链布局，所有动力线、信号线都从臂体内部空腔穿过，避免外部走线在臂体回转过程中出现线缆缠绕、剐蹭周边设备的问题，拖链的弯曲半径也匹配线缆的最小弯曲要求，长期往复运动不会出现线缆折损。从实际应用的角度看，这类四自由度机械臂相比六轴机型，少了腕部的两个摆动自由度，结构更简单，维护成本更低，针对只需要平面转移加末端回转的作业场景，比如冲床上下料、传送带分拣、螺丝锁付工位，完全可以满足使用需求，同时运动解算更简单，对控制器的算力要求更低，整机的运行稳定性也更高。臂体的材质选择上，连杆部分采用6061铝合金经数控加工后做阳极氧化处理，在保证结构强度的前提下尽可能降低自重，减少关节电机的负载惯量，提升动态响应速度，关节连接处的端盖采用ABS工程塑料注塑成型，既起到防护内部传动部件的作用，也不会额外增加臂体重量。在运动行程设计上，腰部回转角度可以达到±180度，大臂俯仰范围-30度到70度，小臂俯仰范围-60度到80度，末端法兰可以连续360度回转，整个作业覆盖范围是一个完整的扇柱形空间，在常规的双工位布局下，一台机械臂就可以完成两台加工设备之间的物料转运，不需要额外增加移位机构。
