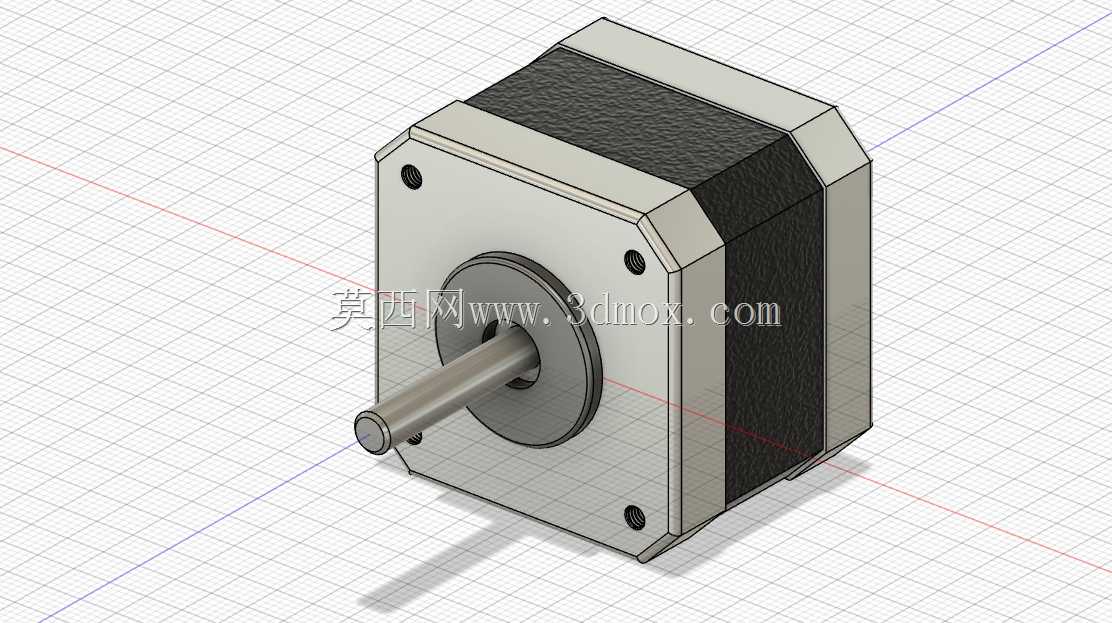

参数化NEM17步进电机结构设计

在桌面级自动化设备、小型数控加工装置、3D打印运动模组、光学检测位移平台这类对安装空间有严格限制的场景里，42规格的步进电机一直是应用占比极高的动力元件，这类场景往往不需要过大的输出扭矩，但对安装定位精度、外形尺寸边界、部件替换兼容性有明确要求，本次设计的NEM17规格步进电机，就是针对这类紧凑安装场景做的全参数化结构方案。

从实际选型适配的角度看，这类42见方的步进电机，核心安装边界集中在几个关键尺寸：机身截面为42mm×42mm的标准方形，机身轴向长度34mm，输出轴的轴径、伸出长度、安装法兰的定位止口尺寸，都完全匹配行业通用的NEM17安装规范，不管是替换现有设备上的同规格旧电机，还是在新设计的模组里做预装适配，都不需要额外调整安装位的孔位、止口匹配尺寸，能直接对接标准的电机安装座、同步轮、联轴器等配套零件。

设计过程中没有纳入电缆连接器这类附属外接部件，核心聚焦电机本体的结构还原：机身部分的叠片定子结构、端盖的安装孔位分布、输出轴的轴肩定位结构、机身外壳的切边防护造型都做了完整的结构表达，所有结构尺寸都做了参数化关联，也就是说如果后续需要调整机身长度、轴伸长度、安装孔的孔距参数，不需要重新绘制整体结构，只需要修改对应参数就能快速生成新的规格方案，能覆盖同系列不同扭矩等级的NEM17电机结构建模需求，对于做设备方案迭代、不同负载等级的模组选型验证来说，能大幅减少重复建模的工作量。

从实际工程使用的角度，这个结构模型可以直接用于设备的装配干涉检查：在做整机结构布局的时候，可以直接导入模型验证电机和周围走线槽、传动部件、设备外壳的间隙是否合理，避免出现安装时电机和周边结构磕碰、轴伸长度不够无法对接传动件的问题；同时因为参数可调的特性，在方案初期做不同机身长度电机的选型对比时，不需要逐个查找不同厂家的模型文件，调整参数就能快速匹配不同扭矩规格的尺寸，能有效提升方案设计阶段的选型效率。另外模型的外观结构也做了写实处理，端盖的金属质感、机身定子叠片的纹理、输出轴的轴端倒角都有对应表达，在做设备方案渲染、对外做方案展示的时候，也能直接用于效果输出，不需要额外做外观修饰。
