TZ-7121长滚轮摆杆式限位开关

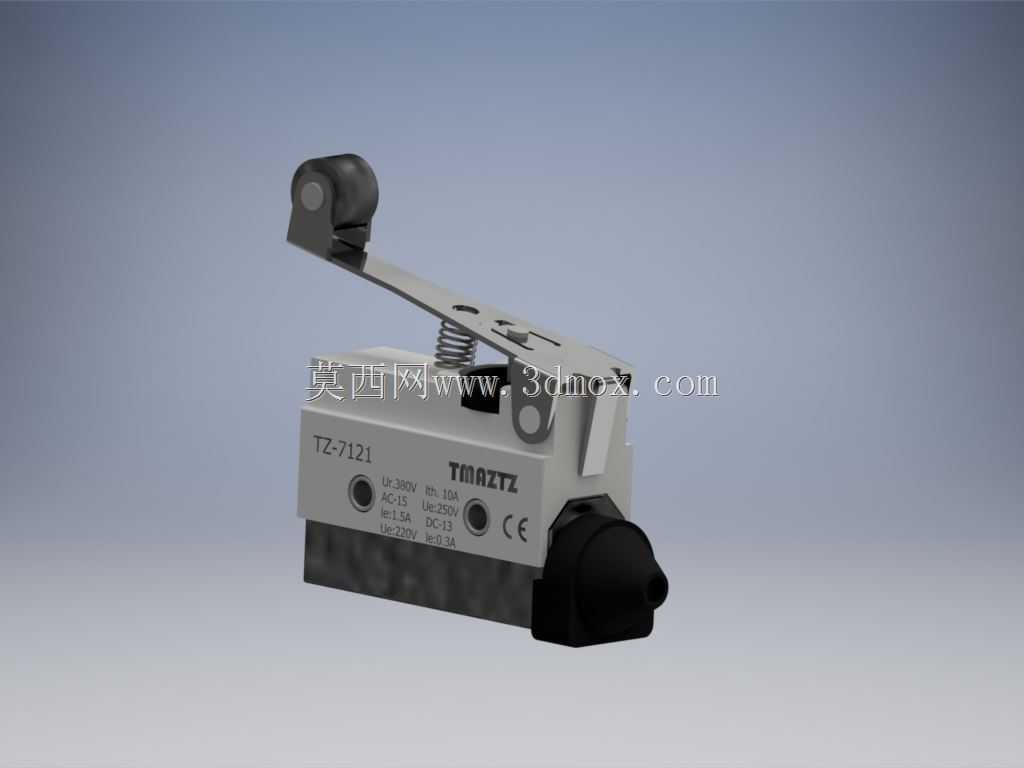

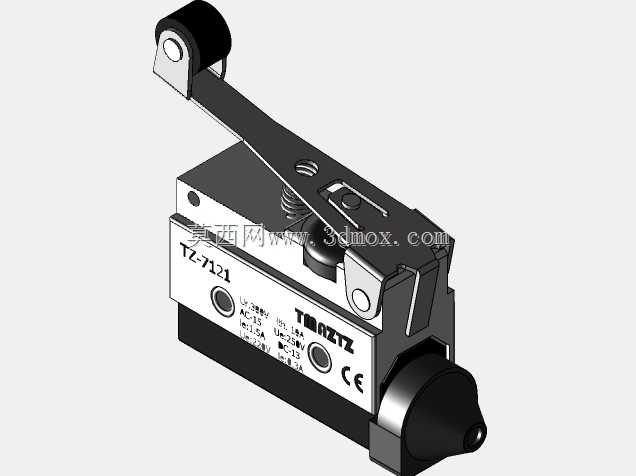

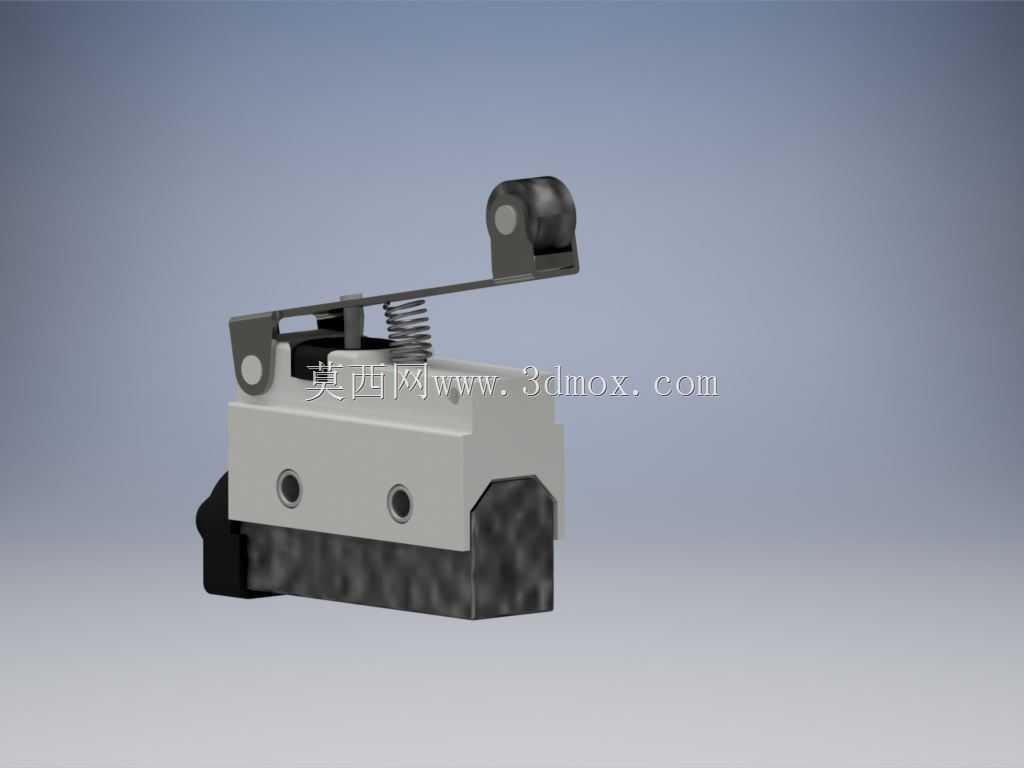

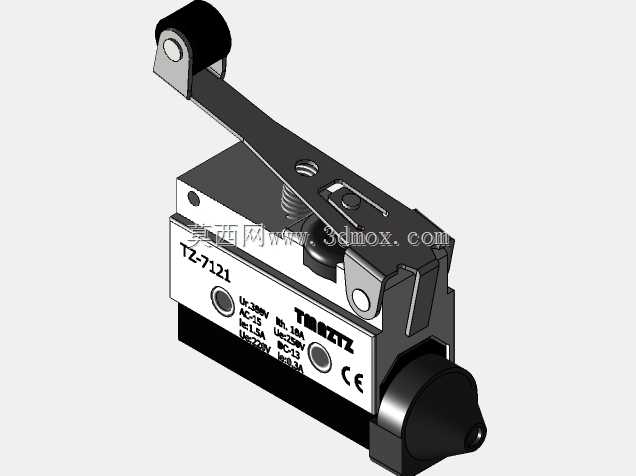

在自动化生产线、CNC加工设备、输送线体的工位布局中，位置触发类检测元件的选型直接决定了设备运行的可靠性与动作逻辑的准确性，这款带长摆杆滚轮结构的限位开关，正是针对需要大触发行程、低接触磨损的检测场景设计的接触式位置反馈元件。不同于普通直动式限位开关的短行程触发特性，这款产品采用加长摆杆搭配端部橡胶滚轮的结构，当运动部件经过检测位置时，会先接触滚轮，通过摆杆绕转轴的转动压缩内部弹簧机构，带动触点完成通断切换，整个触发过程滚轮与被测部件之间为滚动摩擦，相比滑动接触的结构能大幅降低长期往复动作带来的接触面磨损，适合被测件运动速度较快、触发接触频次高的工位使用。从安装适配性来看，这款开关本体采用方正的基座结构，安装孔位采用对称双孔布局，孔间距为25.4mm，适配工业领域常用的英制安装孔距标准，安装孔直径4.2mm，可直接采用M4规格的螺栓完成固定，无需额外扩孔或加装转换衬套，能直接兼容现有多数设备的安装位预留尺寸，减少现场改造的加工工作量。本体宽度为21.4mm，多台并排安装时不会出现空间干涉，适合在空间紧凑的工位上密集布置多个检测点。整体尺寸方面，摆杆处于自然初始状态时，总长度为54mm，其中端部橡胶滚轮的直径为16mm，摆杆触发到最大行程位置时，整体高度可达67mm，选型时需要提前核算运动部件的运动轨迹与安装面的相对高度，预留足够的摆杆摆动空间，避免摆杆运动过程中与周边结构件发生碰撞干涉。从功能设计逻辑上，这款开关的内部触点采用快动式结构，依靠弹簧的过中心弹跳特性实现触点的快速通断，不会因为被测件运动速度慢导致触点在临界位置反复拉弧，能有效延长触点的电气使用寿命，外壳基座采用硬质工程塑料搭配金属嵌件的结构，安装孔位置内嵌金属衬套，避免螺栓锁紧时压裂塑料基座，底部的接线端采用密封式结构，可适配车间内多粉尘、少量切削液飞溅的常规工业环境，无需额外加装复杂的防护外罩即可稳定工作。在实际设备应用中，这类限位开关常被用于机床的轴类行程硬限位保护、输送线的工件到位检测、自动化夹具的开合位置确认、提升设备的上下极限位置触发等场景，相比非接触式的光电传感器，它不受现场粉尘、切削液雾气、光线干扰的影响，在恶劣工控环境下的检测稳定性更有优势，建模时完整还原了摆杆的转动自由度、弹簧的装配位置、滚轮的转动结构，可直接用于设备的虚拟装配调试，验证安装位置与运动部件的干涉情况，提前排查现场安装可能出现的空间匹配问题。
