TZ-7110密封型行程限位开关结构设计

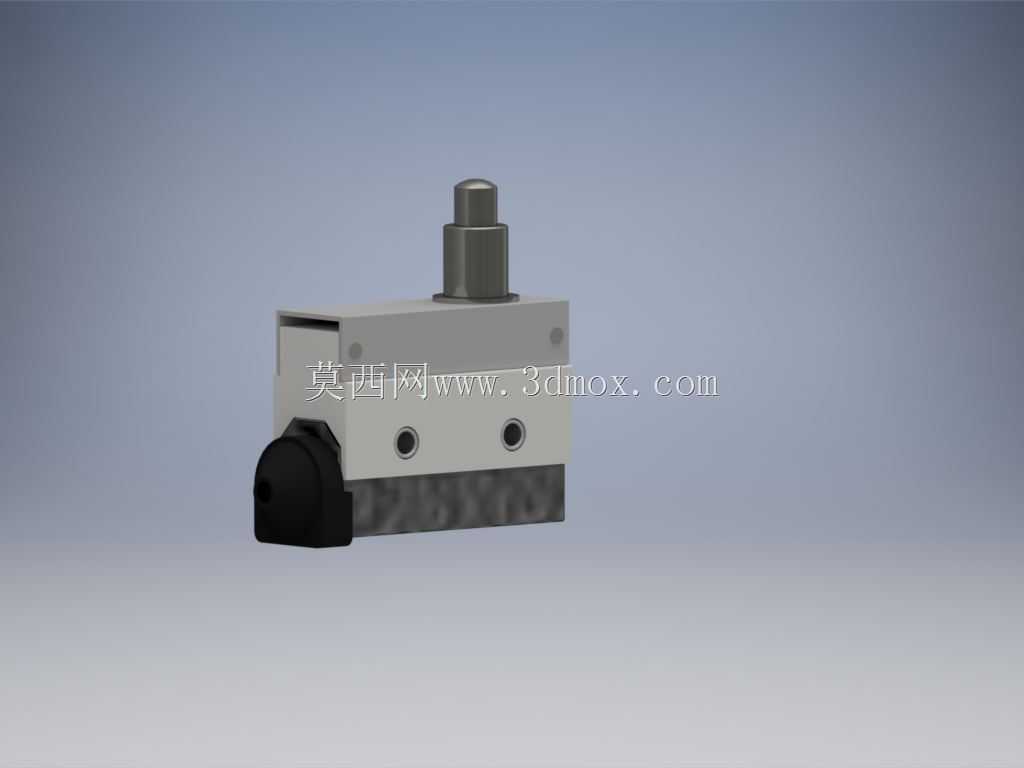

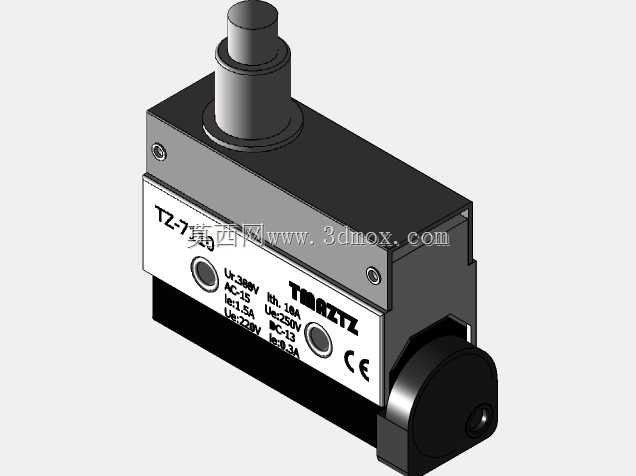

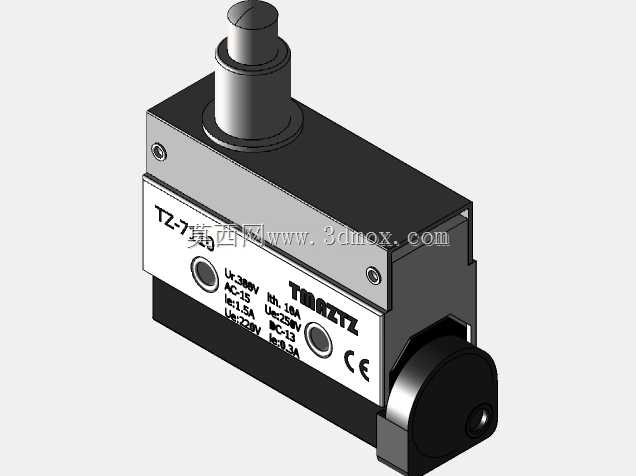

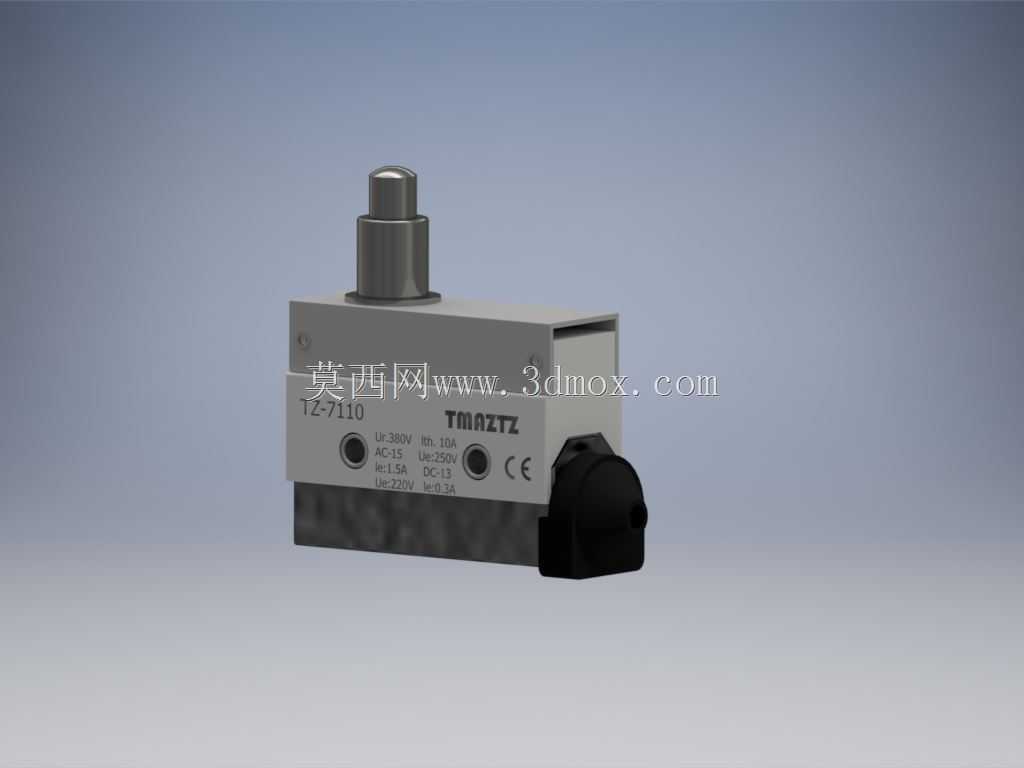

在自动化产线、机床防护、汽车工装夹具、数控加工设备的位置检测回路里，这类密封型限位开关是触发频次极高的工控检测元件，核心作用是将机械部件的直线位移信号转化为电信号，实现设备的行程限位、原点复位、安全联锁等逻辑控制，避免机构超程碰撞引发的设备损坏或安全事故。这款TZ-7110限位开关采用顶部柱塞式触发结构，柱塞做了轴向限位设计，避免超程按压造成内部触点结构损坏，壳体采用拼接式密封结构，结合面做了密封压合处理，能够在切削液喷淋、润滑油飞溅的车间工况下稳定工作，抗冲击外壳结构可以承受设备运行中产生的振动，不会出现触点误触发的情况。从结构设计维度看，这款开关的触点模组采用密封腔独立设计，将银触点组件完全封装在壳体内部，和外部触发机构做了物理隔离，即使长期在多粉尘、有油污的工况下使用，也不会出现触点积污接触不良的问题；顶部柱塞采用耐磨金属材质，表面做了硬化处理，反复按压的磨损量极小，触发行程的一致性可以长期保持稳定，不会因为长期磨损出现触发位置偏移的问题。开关的外形尺寸为54mm×61mm×21.4mm，属于紧凑型封装规格，安装孔直径为4.2mm，可以适配M4规格的安装螺丝，安装孔位的间距设计兼容市面同规格行程开关的安装尺寸，在旧设备备件替换时不需要重新加工安装孔位，能够直接适配原有安装面板。在实际选型应用中，这类柱塞式限位开关适合检测垂直方向的直线位移，比如工装夹具的夹紧到位检测、滑台的硬限位触发、安全门的闭合位置检测，相比摆杆式限位开关，它的触发方向更单一，不会因为侧向受力出现误触发，在空间紧凑的安装位置也能顺利布置。建模过程中完整还原了开关的所有外部结构细节，包括壳体的固定螺丝位、侧面的接线端结构、表面的参数标识区域、柱塞的伸缩行程段，所有安装尺寸完全按照实物参数测绘还原，没有做结构简化，在做设备整体装配仿真时，可以直接调用这个模型做干涉检查，验证安装位置的空间是否足够，接线端的走线空间是否满足布线要求，不需要二次测绘修正尺寸。开关侧面的滚轮辅助结构可以适配侧向滑动触发的场景，当运动部件从侧面经过时，也能通过滚轮压合触发开关信号，拓展了这款开关的应用场景，不管是垂直按压还是侧向滑压都能稳定触发，不需要额外加装触发撞块。
