150mm孔径12.7mm防滑塑料行走轮

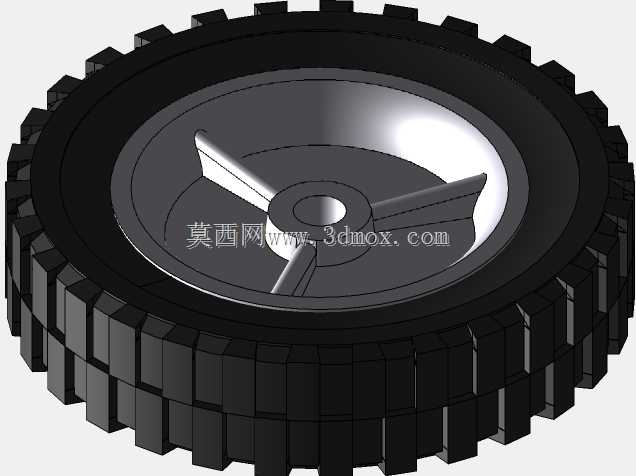

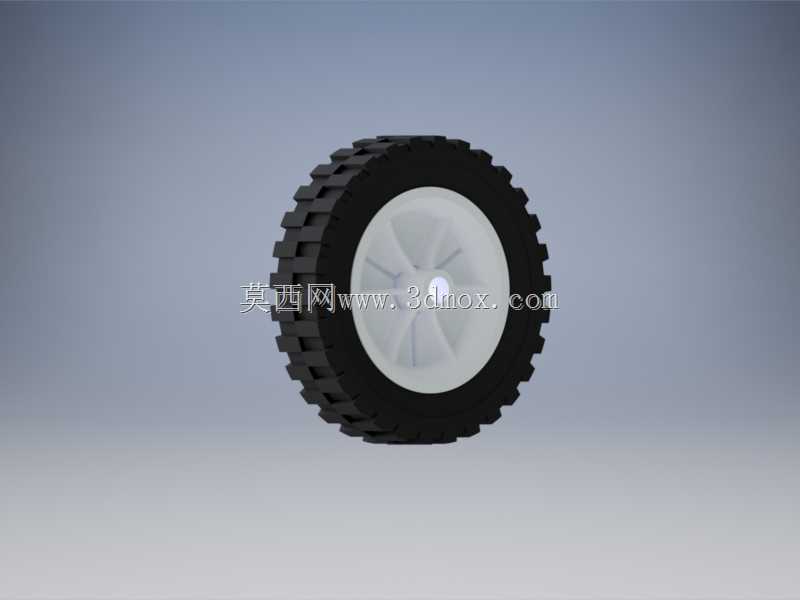

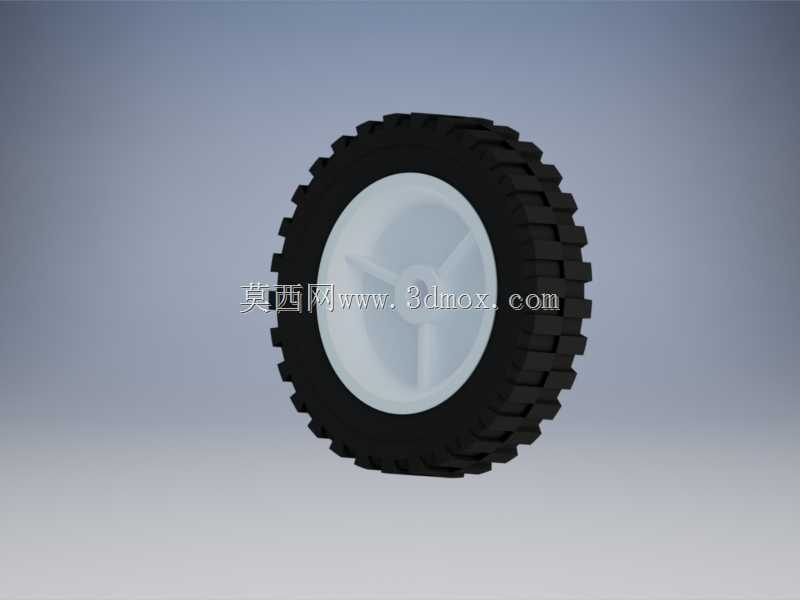

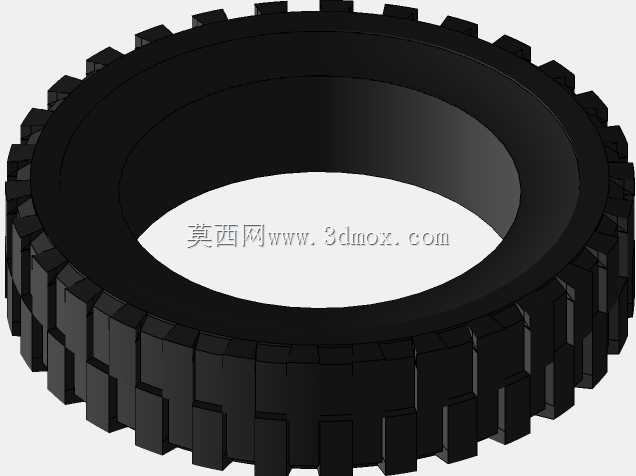

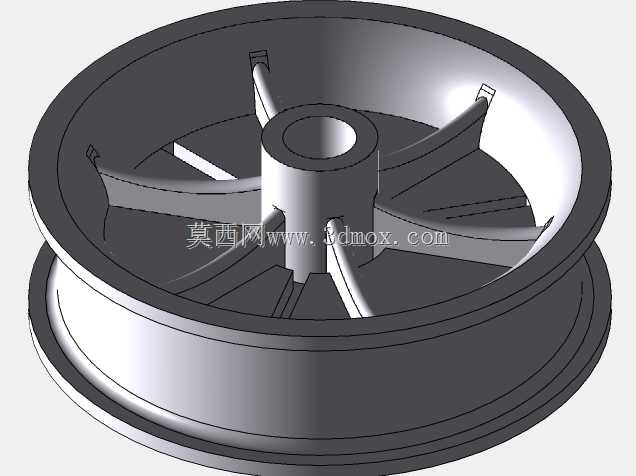

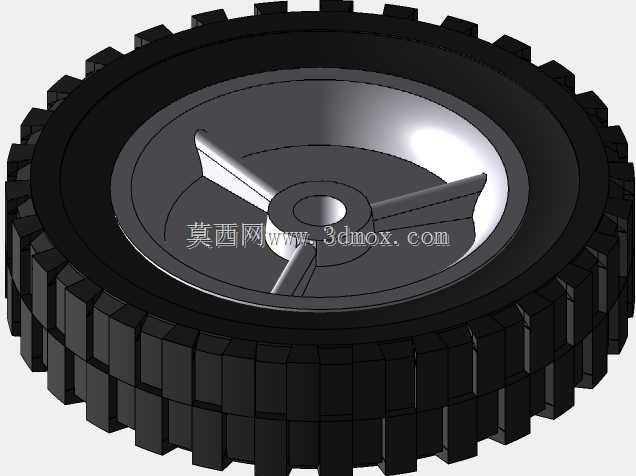

这款塑料行走轮在轻型输送设备、小型移动工装、家用移动置物架、AGV辅助从动轮组、儿童玩具载具等场景中应用十分广泛，作为从动承载轮使用时，可适配低速行走的各类轻载移动工况，轮面的块状防滑齿结构能在水泥地面、环氧地坪、硬质塑胶地面等常见室内外硬质接触面提供足够的抓附力，避免行走过程中出现打滑、侧偏的问题，同时齿形间隙可容纳少量地面浮尘、细小碎屑，不会因为接触面夹杂异物导致轮体卡滞。设计阶段优先考虑了轻量化与成本控制的平衡，轮辋部分采用硬质塑料一体注塑成型，辐条采用放射状均匀分布的结构，在保证轮辋径向支撑强度的前提下，尽可能减少材料用量，降低整体自重，同时辐条之间的镂空结构可减少轮体转动过程中的风阻，也能避免轮面积存杂物。轮体总直径为150mm，轮面宽度40mm，中心安装孔径为12.7mm也就是1/2英寸，适配市面上绝大多数标准尺寸的轻型轮轴，安装时无需额外加工轴径，可直接配合卡簧、轴套完成固定，安装边界清晰，不需要为轮体预留过大的安装空间，轮体转动过程中径向跳动量小，运行平稳，不会出现明显的颠簸感。外层胎面采用稍软的耐磨塑料材质，相比全硬质塑料轮，能在行走过程中吸收少量路面震动，降低移动过程中的噪音，同时胎面的耐磨属性可保证长时间使用后不会出现过度磨损，延长轮组的整体使用寿命。在结构设计上，胎面与轮辋采用嵌合式结构，注塑过程中一体结合，不会出现胎面与轮辋脱层、相对转动的问题，中心安装孔位置做了局部加厚处理，避免轮轴锁紧时孔位出现开裂、变形的情况，可承受一定的径向载荷，适配轻载移动场景的承重需求。这类塑料轮相比橡胶轮，整体防水耐潮性能更好，在潮湿环境下使用不会出现胎面发胀、锈蚀的问题，也不会像橡胶轮那样在长期静置后在地面留下难以清理的印痕，适合对地面洁净度有一定要求的车间、仓储场景使用。建模过程中完整还原了胎面的齿形细节、轮辋的辐条结构、中心安装孔的尺寸特征，可直接用于设备选型时的装配干涉校验，也可作为同类轮组设计的参考原型，帮助设计人员快速完成移动机构的轮组选型与布局验证，减少重复建模的工作量。
