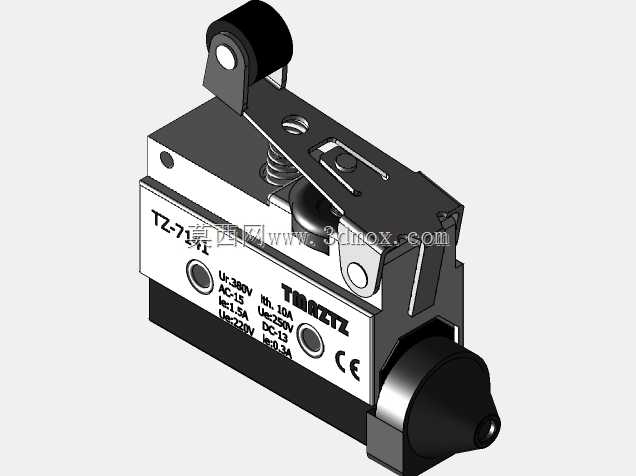

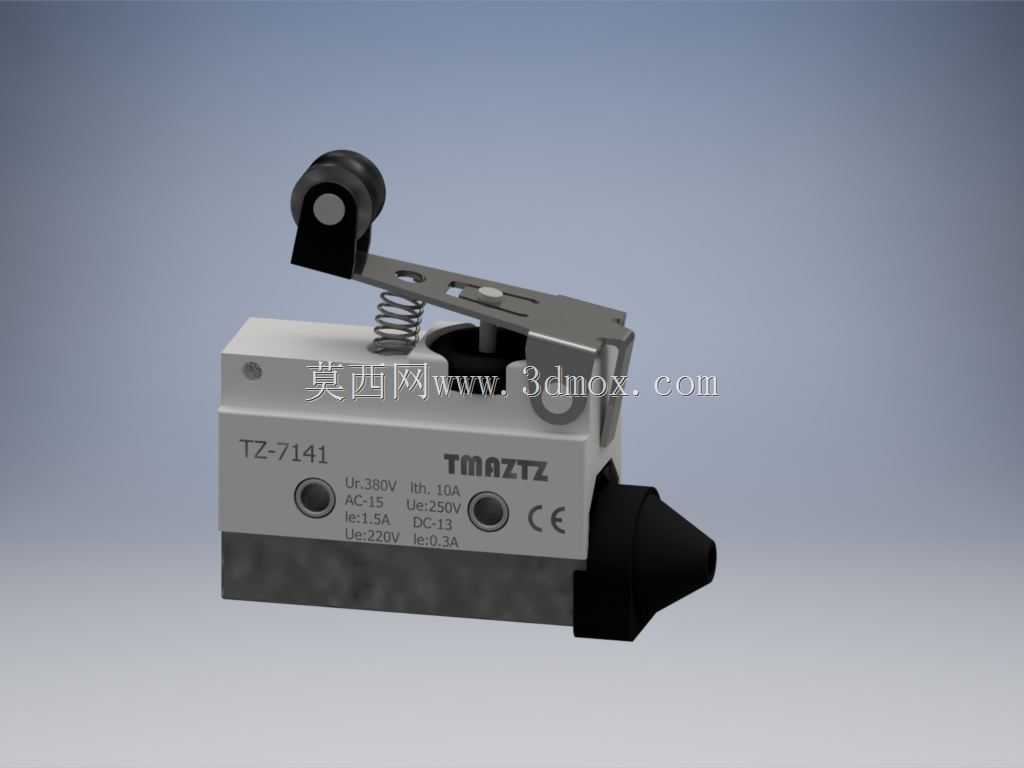

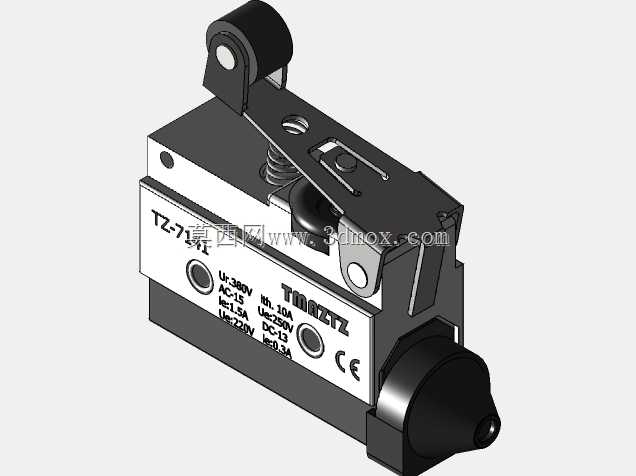

TZ-7141滚轮杠杆式行程限位开关

在自动化生产线、机床设备、输送系统的位置检测环节，这类滚轮杠杆式限位开关是极为常用的位置反馈元件，承担着设备行程限位、到位检测、安全联锁的核心作用，能在设备运动部件抵达预设位置时快速触发触点动作，传递电信号给控制系统，避免设备超程运行引发碰撞、过载等故障，也可作为工位到位的触发信号，启动下一工序的动作流程。这款TZ-7141限位开关采用瞬时动作的滚轮杠杆驱动结构，滚轮接触运动部件时能顺畅滚动，减少长期摩擦带来的结构磨损，杠杆的传动比设计保证了触发行程与动作力的平衡，既不会因为触发力过大导致运动部件卡滞，也不会因为误触引发信号误报，触点支持AC380V 10A的负载能力，能直接驱动部分小功率负载，也可通过中间继电器转接控制更大功率的回路，IP54的防护等级可适配车间内多粉尘、偶有溅水的常规工业场景，无需额外加装复杂防护结构即可稳定使用。从结构设计来看，这款开关的主体采用高强度工程塑料与金属基座结合的结构，核心触点部分做了密封防护，外部的杠杆、滚轮采用耐磨金属材质，复位弹簧的刚度经过匹配调校，能保证触发后快速复位，避免触点粘连或复位滞后带来的信号异常。安装边界上，这款开关预留了标准的固定孔位，固定孔直径为5mm，两个固定孔的中心距为25mm，安装时可直接在设备安装板上对应位置打孔固定，也可搭配标准安装支架调整安装高度，整体外形紧凑，不会占用过多安装空间，适合在设备内部狭窄空间内布置。建模过程中完整还原了开关的外部细节，包括壳体上的参数标识、滚轮的转动结构、杠杆的铰接间隙、接线端的防护结构，所有安装孔位的尺寸、外形轮廓的公差都按照实物样本做了匹配，结构设计人员在做设备布局时可直接调用该模型，提前核对安装空间、触发位置的干涉情况，也可用于设备三维演示的电气元件装配，直观展示限位开关与运动部件的位置匹配关系，避免后期实物安装时出现位置干涉、触发行程不匹配的问题。在输送线的工位阻挡、机床的轴行程限位、自动化设备的安全门检测、顶升机构的到位判断场景中，这类限位开关的应用占比极高，相比非接触式的光电开关，它的抗干扰能力更强，不会因为车间内的粉尘、油污遮挡出现检测失效，触发反馈的可靠性更高，适合重载、工况复杂的工业现场使用，建模时也充分考虑了不同选型人员的需求，完整还原了产品的所有外部装配特征，方便设计人员直接套用在整机装配模型中，减少重复建模的工作量。
