带气动夹爪的微型梭式输送夹持装置

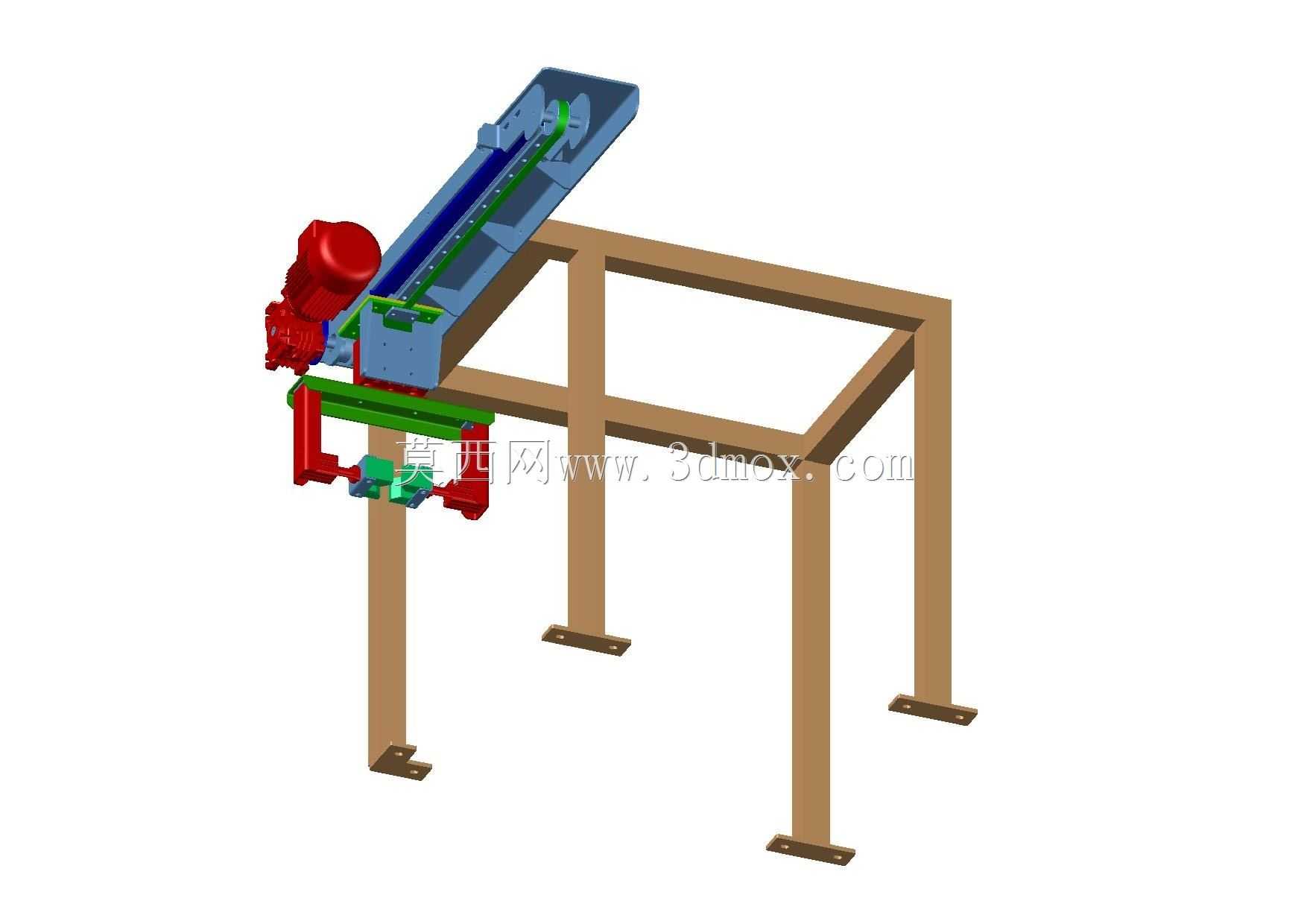

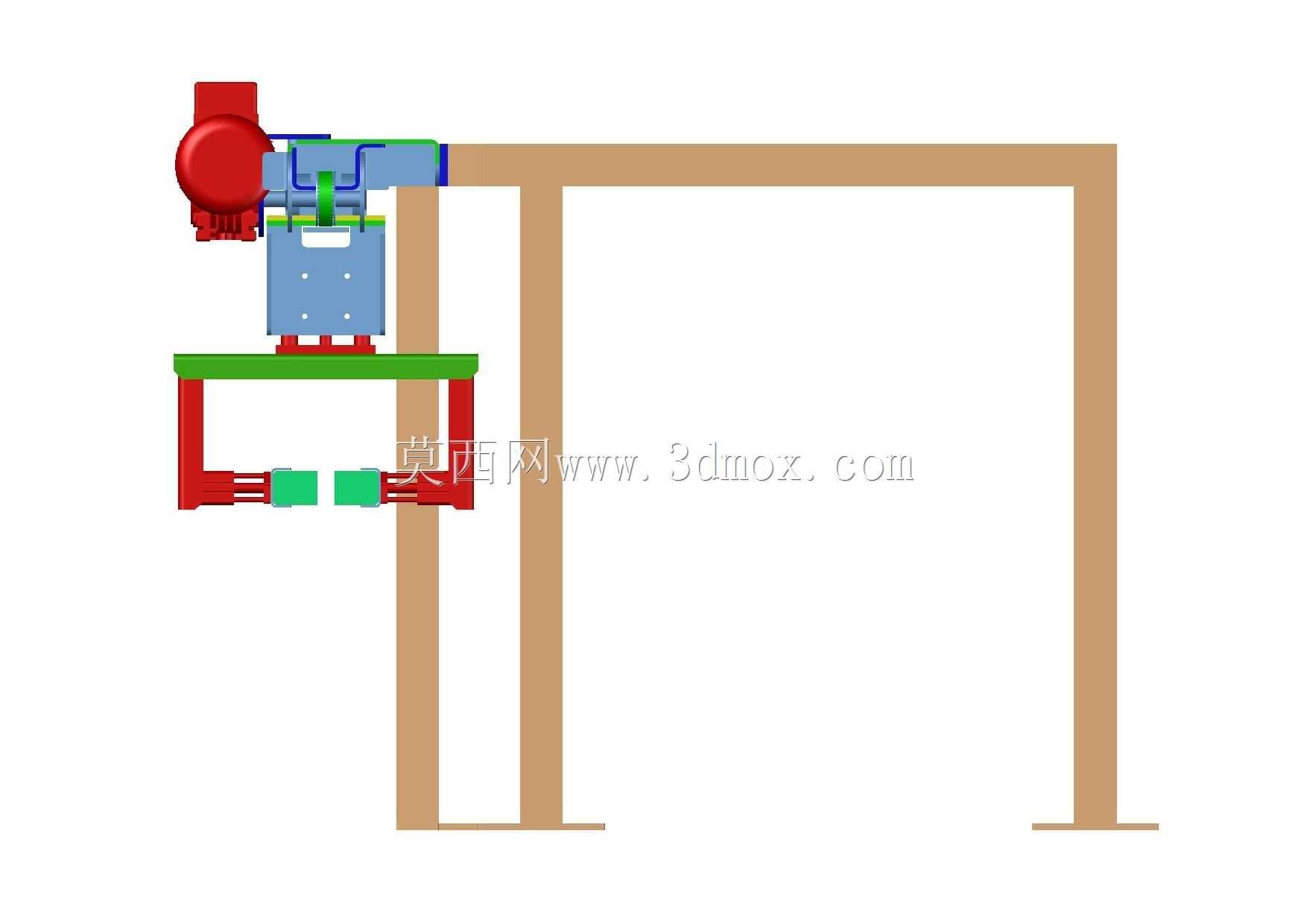

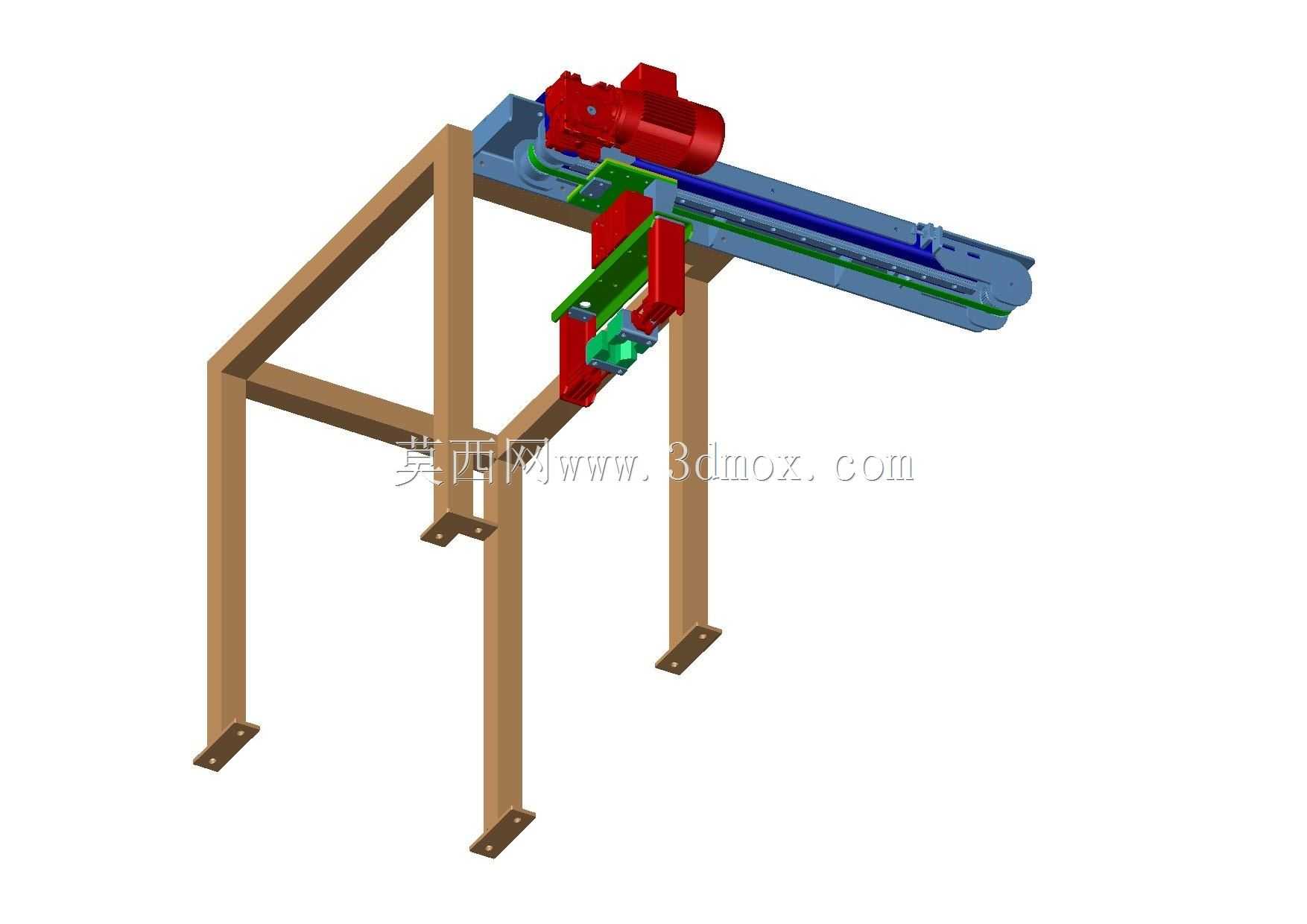

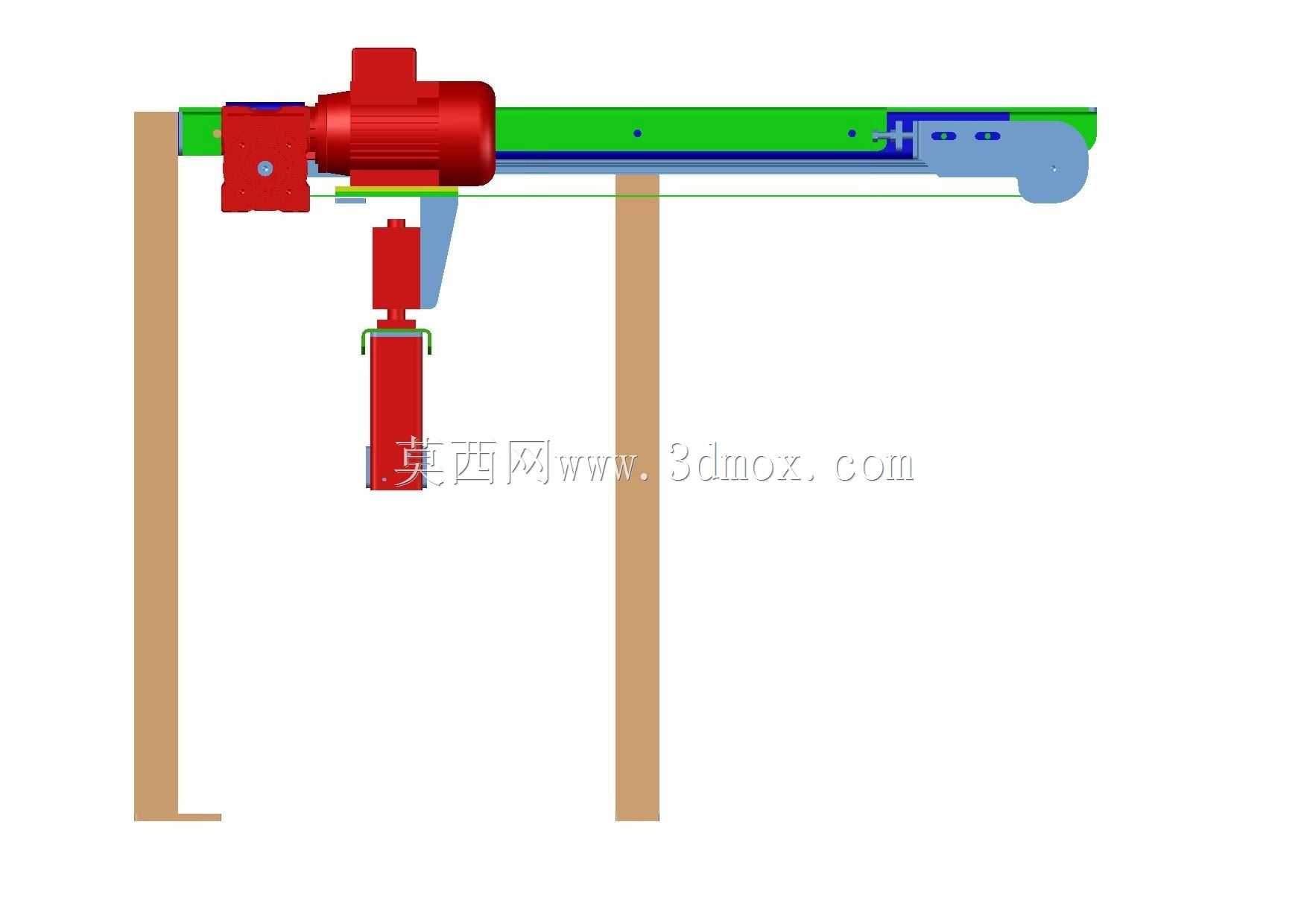

在小尺寸工件的自动化产线布局里，这类带夹持功能的微型梭式输送结构，常被布置在精密装配、小件分拣、小零件工序转序的工位衔接段，用来替代传统皮带输送无法精准定位、无法同步完成夹持固定的短板，尤其适合电子小配件、精密五金件、小型注塑件这类重量轻、定位精度要求高的工件流转场景。整套装置采用方管焊接机架作为承载基础，机架支脚底部预留了带安装孔的固定脚板，可直接通过膨胀螺栓固定在车间地坪或者设备台架上，机架的横梁跨度、支腿高度都做了紧凑化设计，整体占地尺寸控制在小型工位设备的适配范围内，不会占用过多产线排布空间，支腿的垂直安装面做了铣平处理，保证上部输送组件安装后的水平度误差控制在机械装配允许的公差范围内。上部的梭式输送主体采用直线导向结构作为运动载体，搭配侧置的减速驱动单元，驱动端通过传动结构带动梭板沿导向方向做往复直线运动，运动行程可根据实际工位的间距需求做适配调整，输送过程中梭板的运行速度平稳，不会因为启停冲击造成工件移位。集成在输送端的气动夹爪组件采用对称夹持结构，夹爪的开合行程适配常见小型工件的夹持尺寸范围，夹爪的夹持力可通过配套的气动回路压力调整，既能保证工件夹持过程中不松脱，也不会因为夹持力过大造成薄壁类、易变形工件的表面压损。设计过程中特意将驱动单元、气动阀组的安装位置做了侧置布局，避免管线与运动部件产生干涉，所有运动副都预留了润滑与维护的操作空间，日常保养时不需要拆解主体结构就能完成注油、易损件更换的操作。夹爪的安装位置与梭板的定位基准做了统一设计，工件被夹持后可直接随梭板输送到下一作业工位，不需要额外的二次定位机构，能有效缩减工位的辅助作业时间，提升整段产线的流转效率。整套结构的受力路径经过优化，机架的方管规格选型匹配整套装置的满载承重需求，即使长时间连续往复运行，机架也不会产生影响精度的形变，导向部件的选型兼顾了运行顺滑度与耐磨寿命，适配工厂三班倒的连续生产作业需求。
