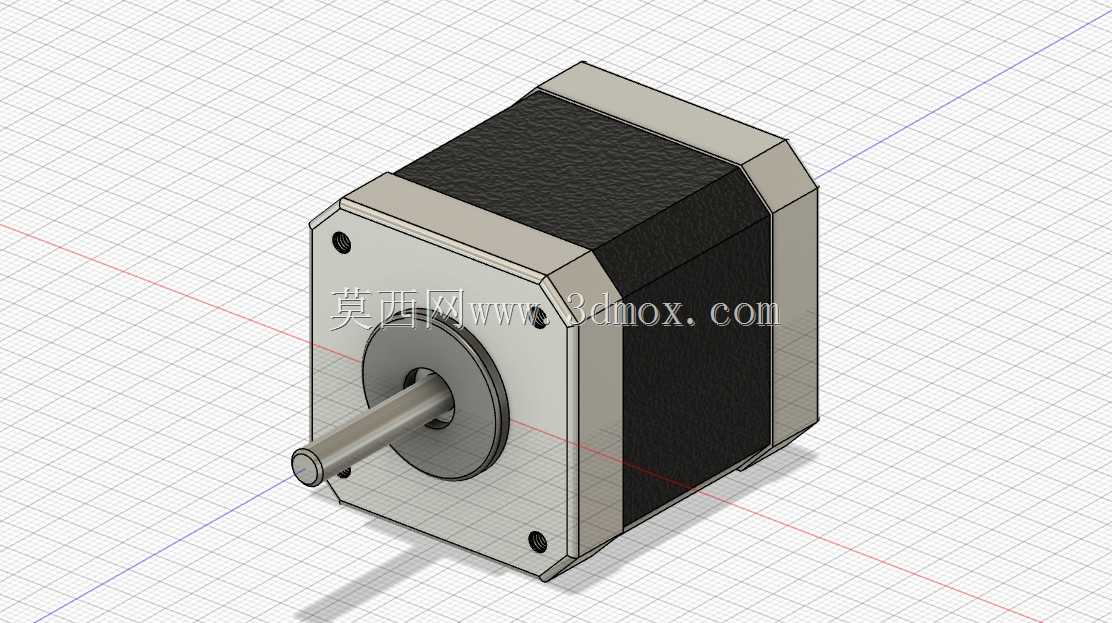

参数化NEM17步进电机结构设计

在桌面级自动化设备、小型数控进给机构、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，42规格步进电机一直是应用占比极高的动力元件，本次呈现的参数化NEM17步进电机结构，完全围绕实际工程选型与装配需求搭建。做小型设备结构设计时，工程师最常遇到的痛点就是不同厂家同规格电机的安装孔位、轴伸长度、本体厚度存在细微差异，每次改图都要重新绘制特征、核对装配边界，这套参数化结构直接把所有可调整的尺寸做了关联约束，调整对应参数就能快速生成不同尺寸规格的同系列电机模型，不用从零开始草绘特征，能大幅缩短方案阶段的建模周期。从实际安装边界来看，这款电机本体截面为42mm×42mm的标准方形结构，本体轴向长度48mm，前端安装法兰的孔位完全遵循NEM17标准的安装孔距，输出轴为单出轴光轴结构，轴径、轴伸长度都设置为可调整参数，不管是搭配同步轮做带传动，还是连联轴器接滚珠丝杠做直线进给，都能快速调整到匹配的尺寸状态，不会出现装配时轴伸过长顶到连接件、或者轴长不足无法锁紧的问题。从结构细节来看，模型还原了步进电机的本体分层结构，前端金属端盖的安装沉孔、输出轴的轴肩定位、本体外壳的切边工艺特征都做了写实还原，没有做过度简化，在做整机装配干涉检查时，能准确模拟电机安装后和周边走线槽、安装支架、传动部件的空间位置关系，避免实际加工装配时出现空间干涉。很多工程师做方案时习惯用简化的方块代替电机，往往会忽略端盖突出的边角、轴伸根部的台阶尺寸，等到实际采购件回来装配才发现和旁边的传感器支架、走线固定座撞件，这套模型的细节精度足够支撑从方案评审到详细设计的全流程使用。在功能特性层面，这类NEM17步进电机本身就是靠脉冲信号控制角位移，开环状态下就能达到不错的定位精度，搭配对应的驱动器就能实现精准的转速、转角控制，在小型自动化设备里常用来做短行程的直线动力输出、或者小负载的回转分度动力，因为本身结构紧凑、控制简单、成本可控，在消费级自动化设备、教学实验平台、小型专用设备里的应用场景非常广。做参数化设计的时候，特意把安装孔的沉孔深度、端盖的厚度、本体外壳的倒角尺寸都做了参数关联，哪怕后续需要调整本体长度适配不同扭矩的同系列电机，只要修改对应的长度参数，所有关联特征都会自动更新，不用逐个修改拉伸、切除特征的尺寸，对于需要频繁做同系列设备方案迭代的工程师来说，这种参数化模型的实用性远高于固定尺寸的静态模型，能把更多精力放在整机的结构逻辑优化上，而不是重复绘制标准件的三维特征。
