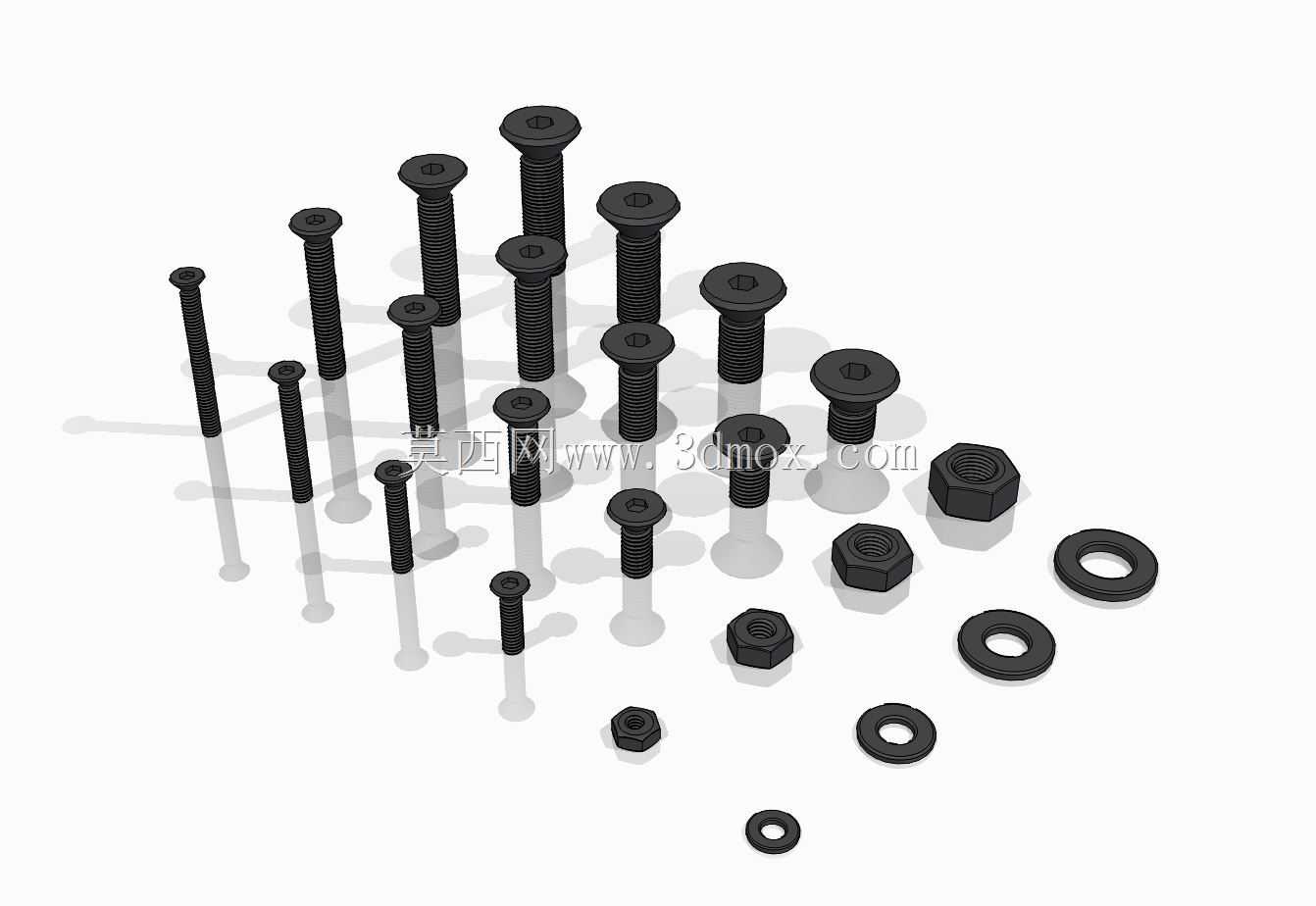

公制内六角沉头螺钉螺母垫圈组合套件

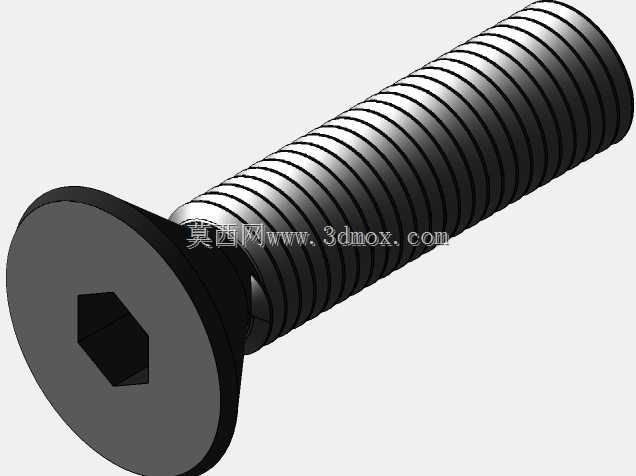

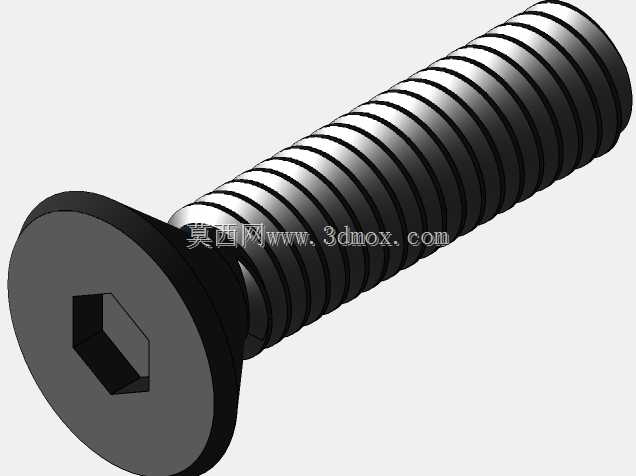

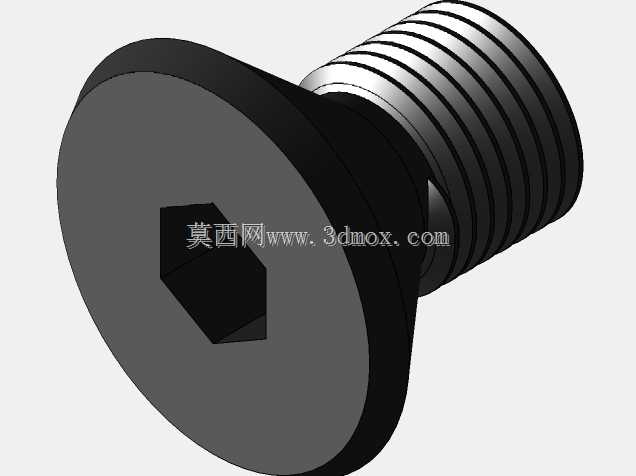

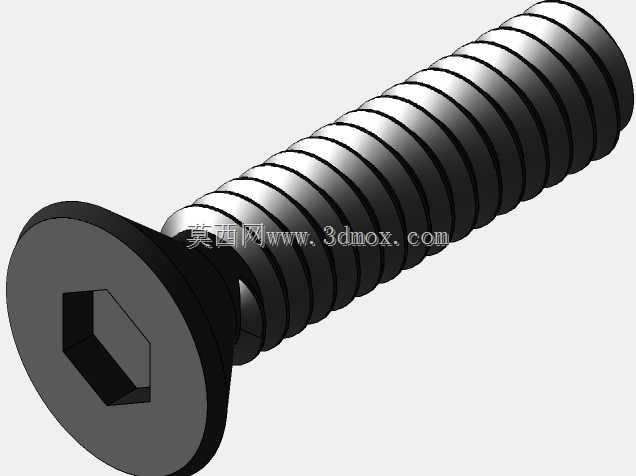

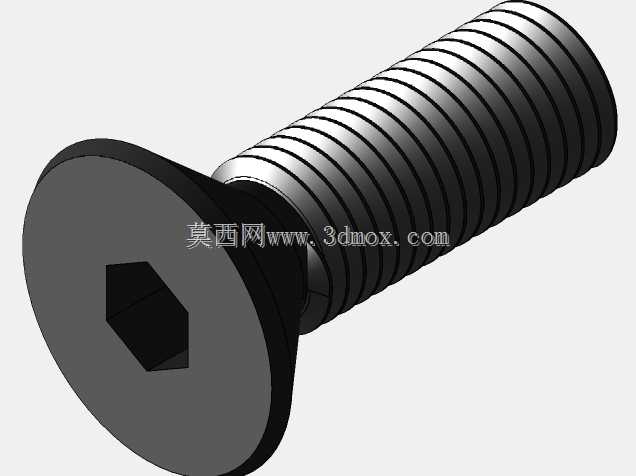

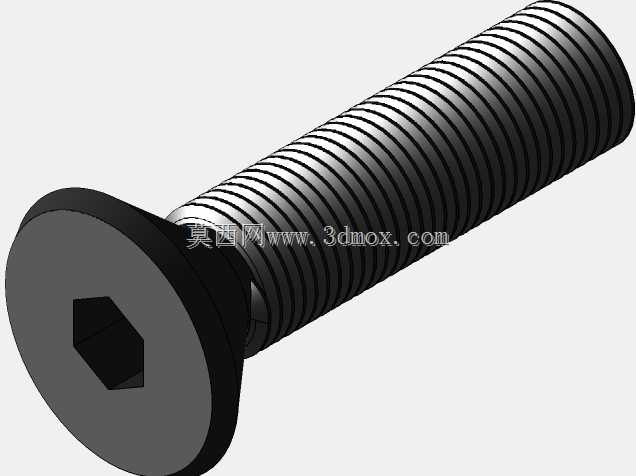

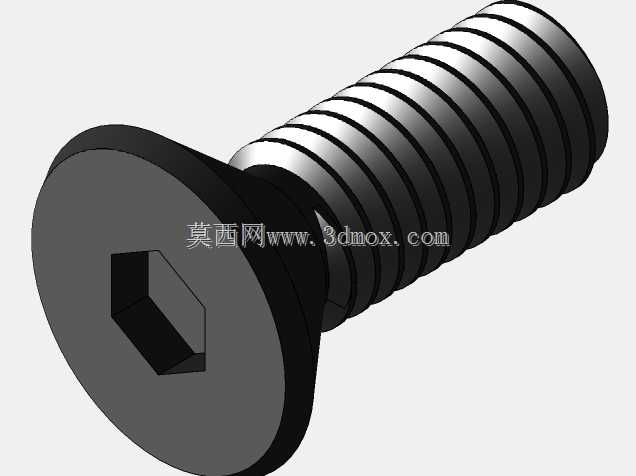

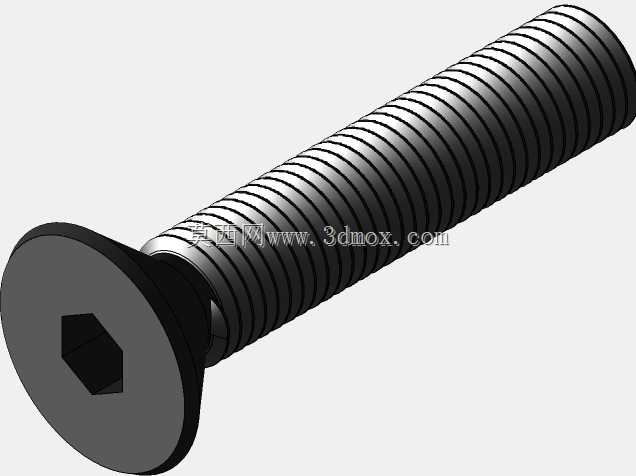

这套米制规格的沉头紧固件组合，覆盖M2到M5四个常用公称直径的全系列配套件，是小型机电设备、精密仪器、自动化模组装配环节里最常调用的基础连接元件。日常做结构设计时，沉头螺钉的选用场景往往集中在需要连接面保持齐平的位置——比如设备外壳的拼接、钣金护板的固定、小型传动模组的端盖锁紧，这类位置如果用外六角或者盘头螺钉，头部突出安装面不仅会干涉周边运动部件，还容易积灰挂线，破坏设备外观的整体性。

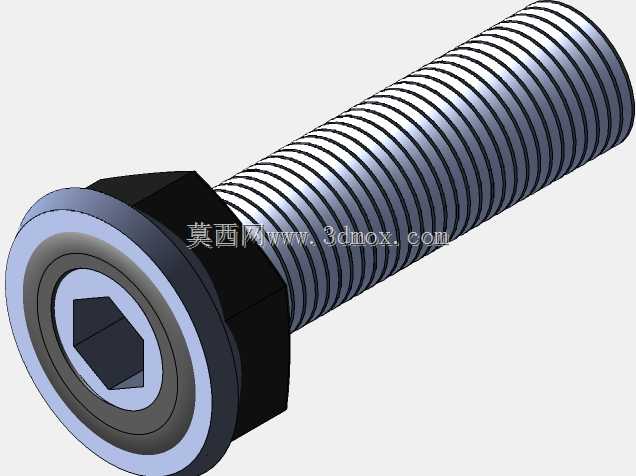

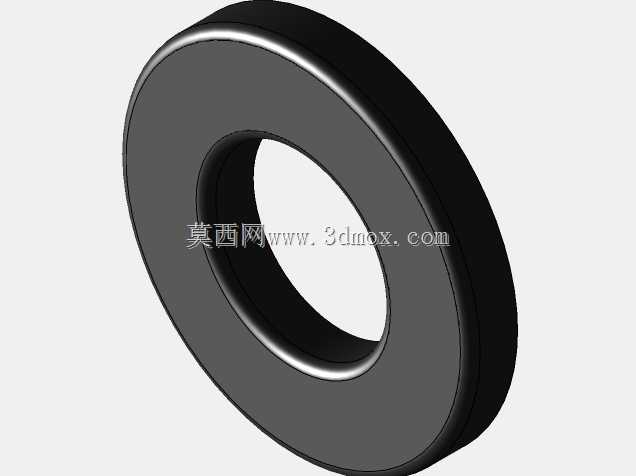

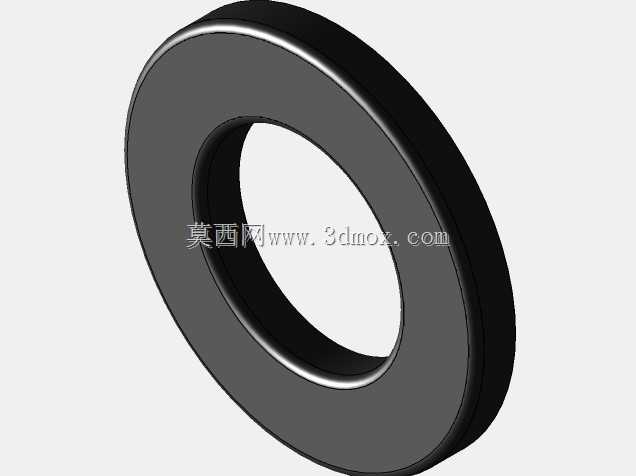

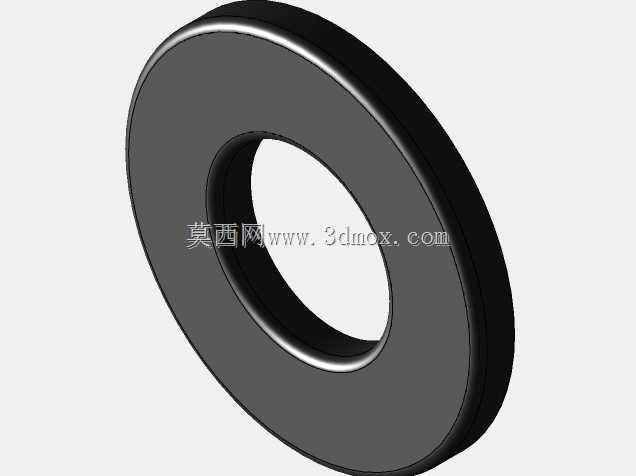

设计这套组合模型时，首先要明确各规格的安装边界：不同直径的螺钉对应不同的沉头孔尺寸，M2螺钉适配的沉头孔深度要匹配2mm、8mm、12mm、16mm、20mm五种长度螺钉的头部埋入需求，确保螺钉锁紧后头部完全低于安装面0.1到0.2mm，既不会突出刮蹭，也不会因为沉孔过深导致螺钉头部锥面无法压紧连接件。配套的六角螺母厚度、对边尺寸严格遵循米制紧固件公差要求，平垫圈的内外径差、厚度也对应不同螺钉直径做了匹配，M2垫圈适配M2螺钉与螺母，M3到M5的垫圈同理，避免出现大孔配小钉导致的压紧面偏移问题。

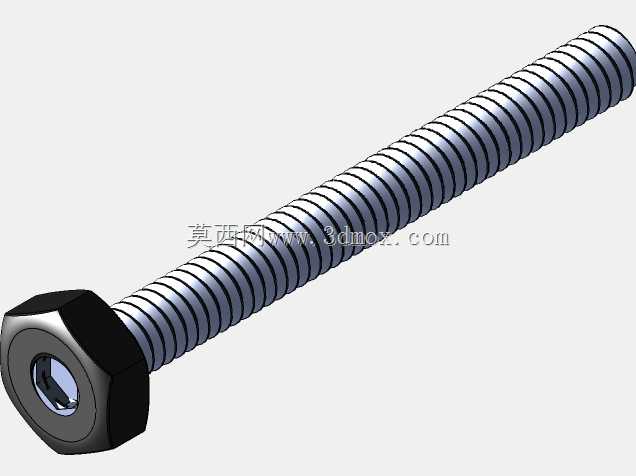

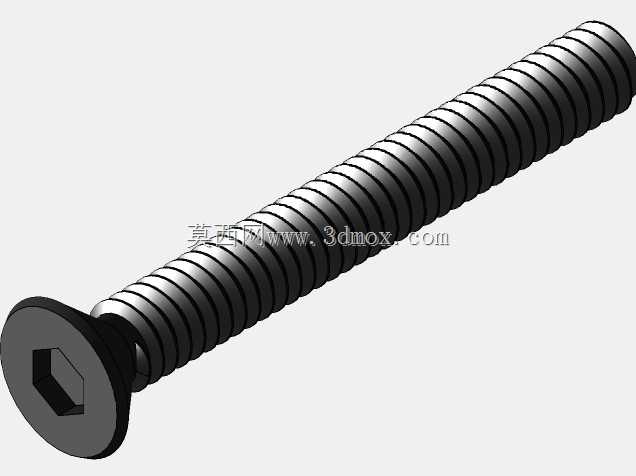

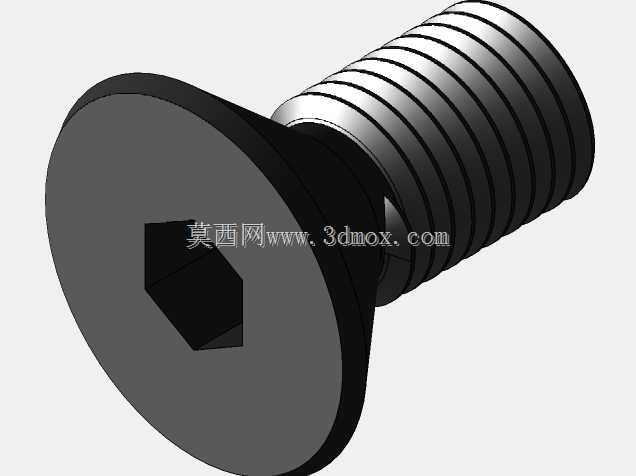

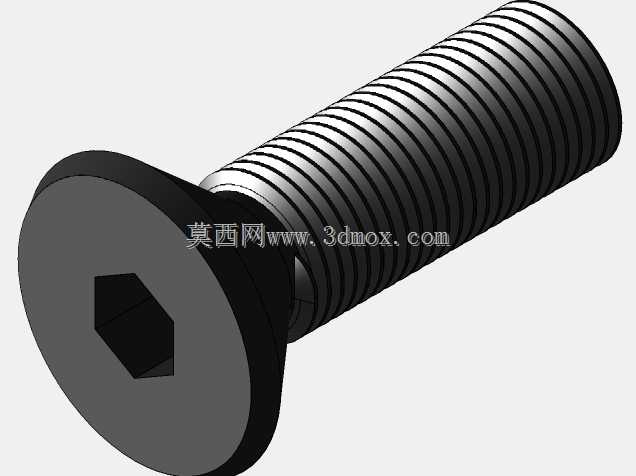

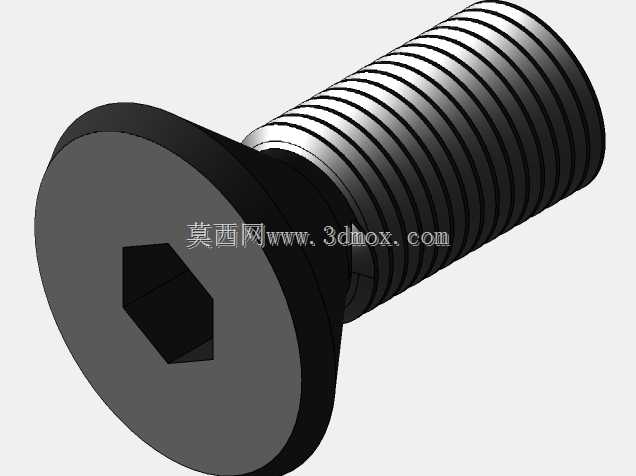

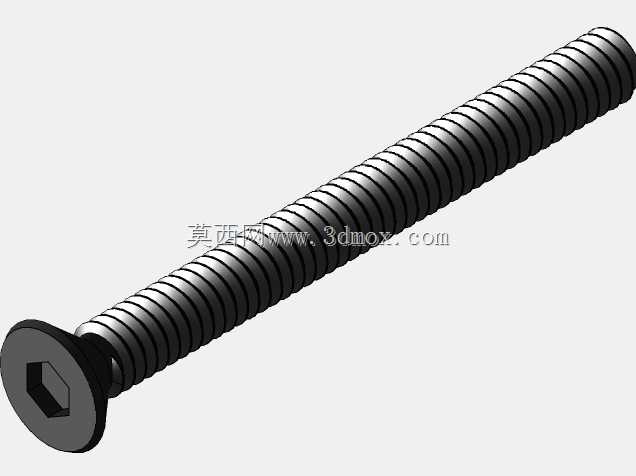

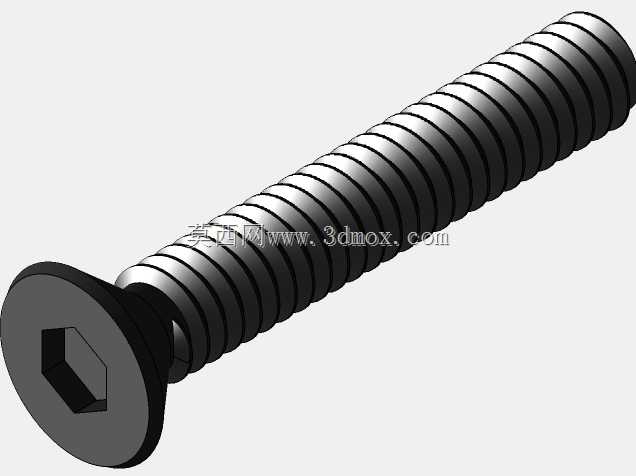

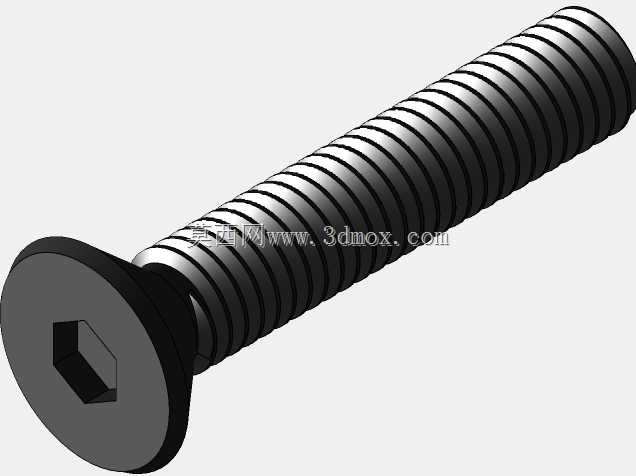

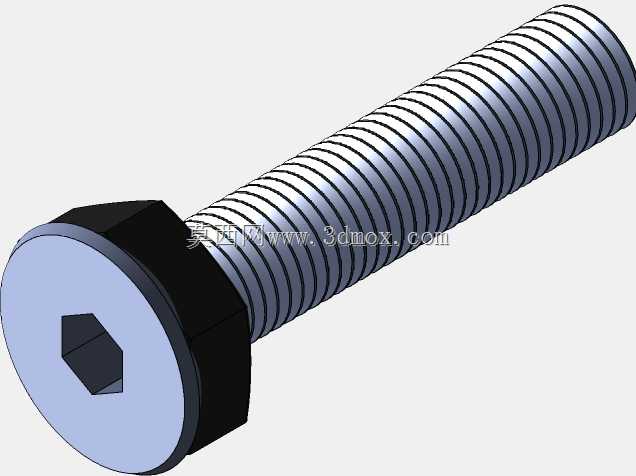

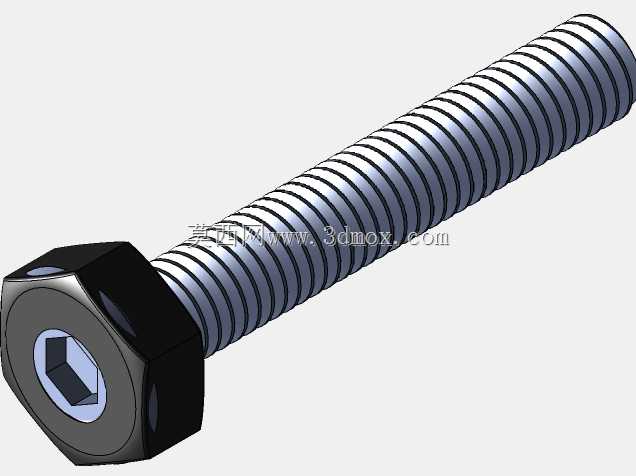

从实际装配的角度看，这类小规格紧固件多用于受力不大但安装空间紧凑的位置，比如3D打印机的型材框架拼接、小型检测设备的内部电路板固定、工装夹具的微调模块锁紧，不同长度的螺钉可以适配不同厚度的叠层连接件：20mm长度的螺钉可以穿过3到4层叠放的钣金件配合螺母锁紧，8mm的短螺钉则适合单层薄板与预埋螺母的基座连接。建模时还原了螺钉头部的内六角驱动槽细节、螺母的六角倒角、垫圈的边缘去毛刺特征，这些细节在做装配干涉检查时非常关键——如果忽略内六角槽的深度，装配时可能会出现内六角扳手无法完全插入的误判，要是漏做螺母端部的倒角，自动装配仿真时容易出现螺母无法顺利导入螺纹孔的报错。

做设备选型时，这套组合覆盖的规格基本能满足桌面级小型设备80%以上的紧固件连接需求，不用再单独逐个调用不同规格的标准件模型，直接从套件里选取对应长度、直径的螺钉、配套螺母与垫圈即可，能大幅缩短结构设计阶段的标准件调用时间。沉头螺钉的锥面压紧结构相比盘头螺钉，对安装孔的位置公差容忍度稍高，锥面在锁紧过程中会自动微调对中，适合钣金件这类冲孔位置存在轻微公差的加工场景，配合平垫圈使用还能分散螺母侧的压紧应力，避免薄钣金被螺母压出压痕甚至变形。
