2004A字符型液晶显示模组结构设计

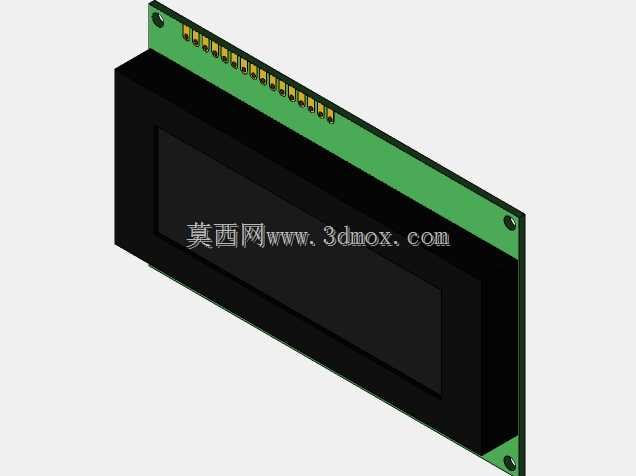

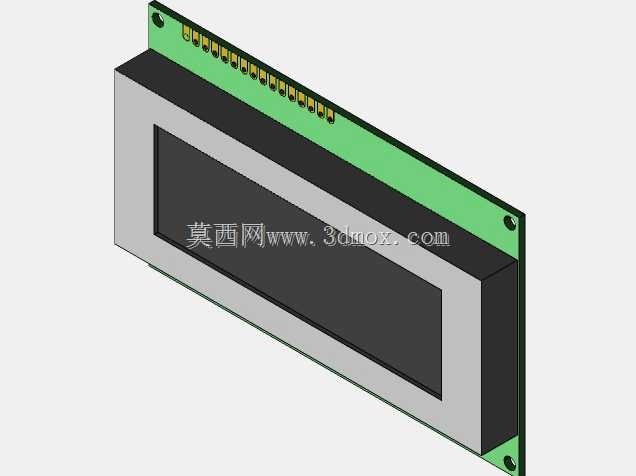

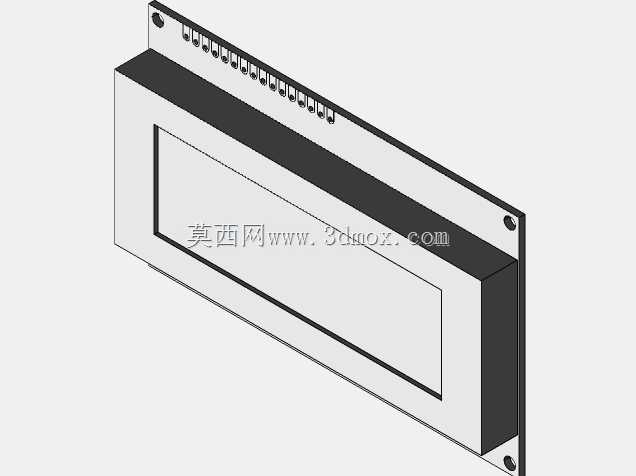

在工业控制终端、小型嵌入式设备、仪器仪表的人机交互环节，字符型液晶显示模组是承担信息输出的核心部件，2004A规格的模组因可同时显示4行、每行20个字符的特性，在各类小型电控设备中应用广泛。从结构设计角度看，这款模组采用PCB基板加液晶封装层的叠层结构，PCB板边缘预留标准间距的排针焊盘，可直接与主控板的排座对接，无需额外转接结构，能大幅降低整机装配的工序复杂度。

设计过程中首先考虑安装边界的适配性，模组整体外形为规则长方体，液晶显示区域位于正面居中位置，四周预留的PCB边框宽度兼顾了安装固定的受力需求与面板开孔的密封余量，设备面板开孔时只需按照模组外轮廓预留单边0.2mm的装配间隙，即可实现无额外压条的嵌入式安装，配合泡棉胶条就能满足常规工业场景的防尘要求。背光部分采用4线控制的LED背光方案，背光层位于液晶层与PCB基板之间，光线均匀覆盖整个显示区域，不会出现边角暗区，4线接线方式可独立控制背光供电与显示信号传输，方便工程师根据设备功耗需求灵活设置背光常亮、按键触发点亮等不同工作模式，适配电池供电的低功耗便携设备场景。

从功能特性来看，这款字符型模组无需复杂的图形显存驱动，只需通过标准并行接口传输字符编码即可完成内容显示，对主控芯片的性能要求极低，哪怕是8位的低端单片机也能直接驱动，非常适合用在不需要复杂图形显示、只需要输出参数数值、设备状态、操作提示等文本信息的设备上，比如小型温控器、电源模块、数据采集终端、简易PLC扩展模块等产品。结构设计时特意将排针接口设置在PCB板的短边一侧，接线后走线可顺着设备壳体侧壁排布，不会占用主板上方的堆叠空间，方便设备内部做紧凑化布局。模组的液晶层与PCB板之间采用卡扣加胶接的固定方式，抗振动性能满足工业设备的运输与使用要求，不会因为常规的设备振动出现液晶层移位、显示缺划的问题。在做整机结构匹配时，需要注意模组正面的液晶区域不能承受直接压力，面板设计时要在显示区域对应位置预留透明视窗，视窗与液晶表面之间保留0.3mm以上的间隙，避免装配应力压坏液晶层。
