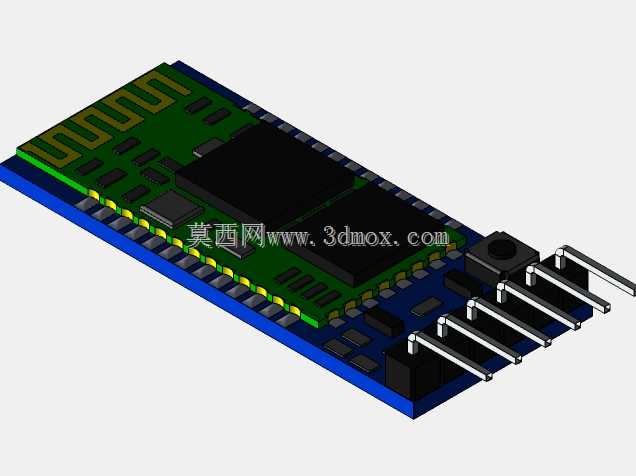

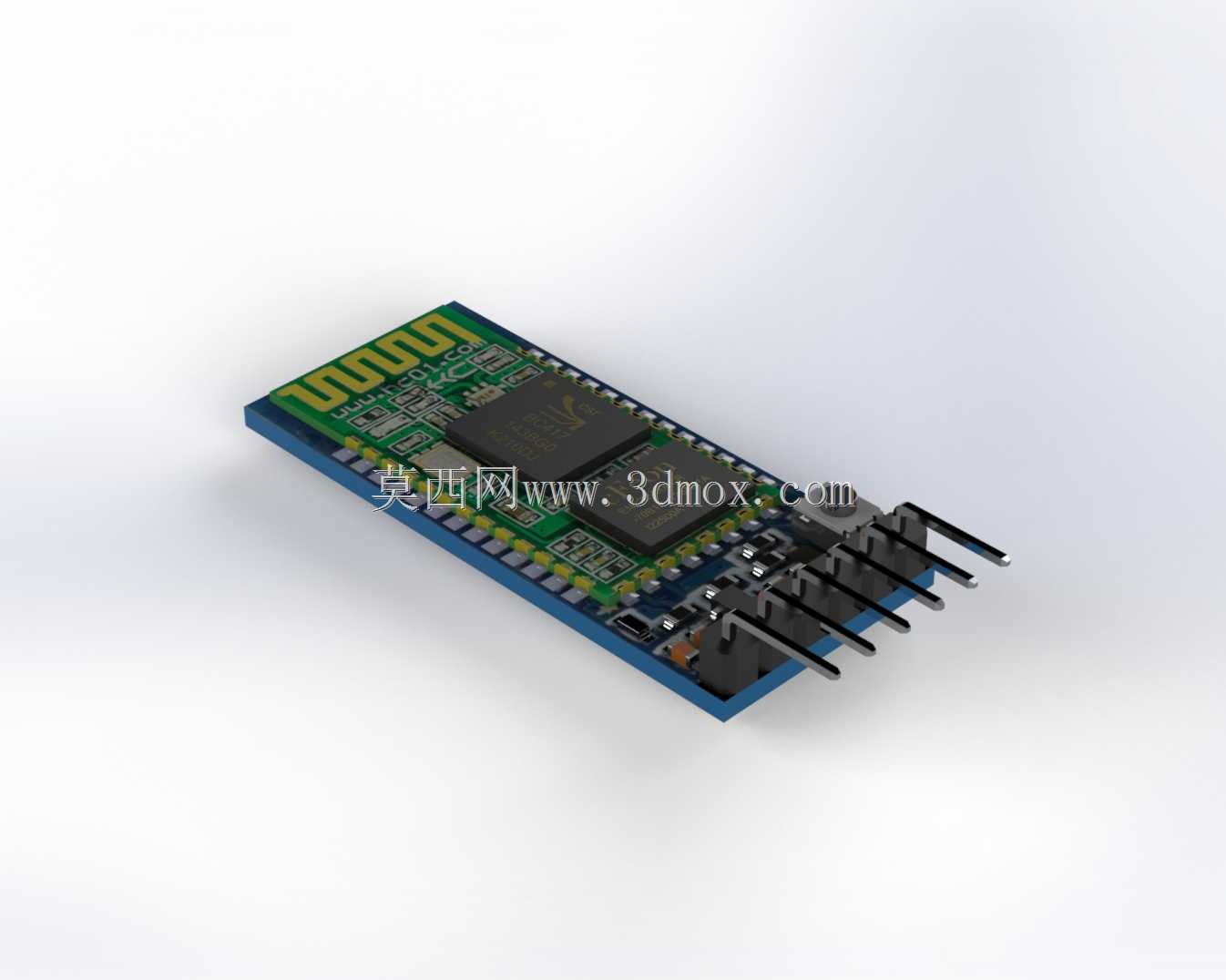

HC-05主从一体蓝牙通信模块三维结构

做嵌入式设备集成的工程师大多接触过这类串口蓝牙模块，在小型智能设备、工业数据采集终端、教学实验装置里，它承担着短距离无线透传的核心作用，能替代传统串口线缆完成设备与上位机、设备与设备之间的双向数据交互，省去布线繁琐的同时，保留串口通信的简易操作逻辑，不需要额外搭建复杂的通信协议栈，就能快速实现无线数据链路搭建。

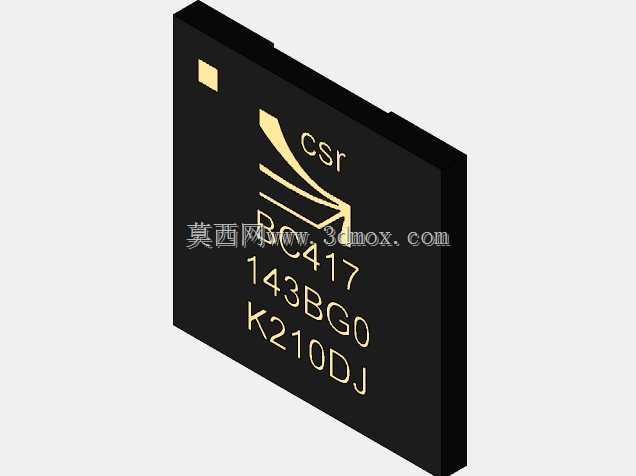

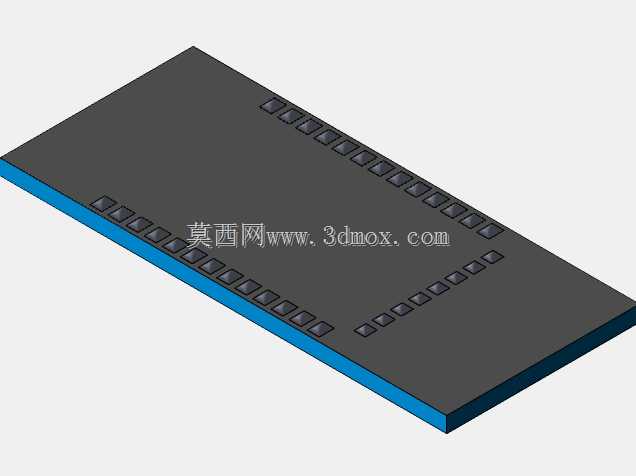

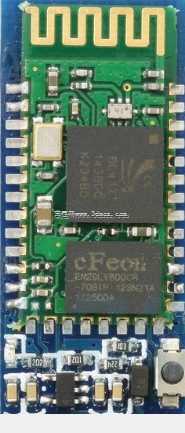

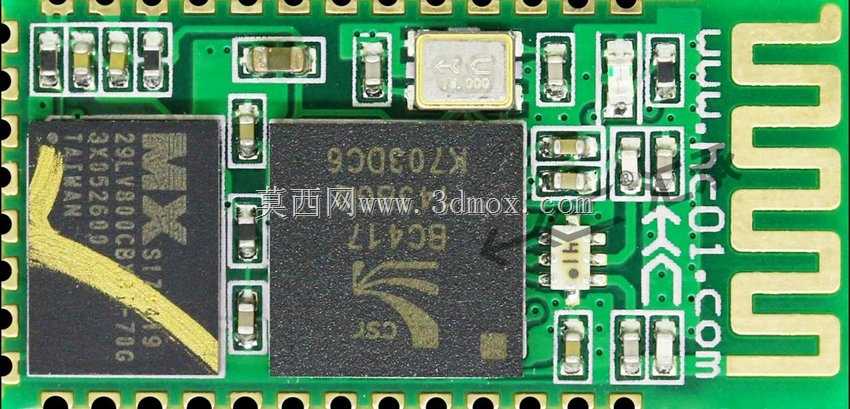

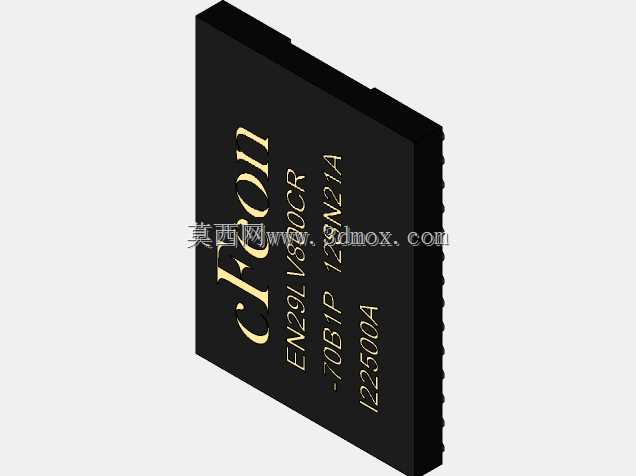

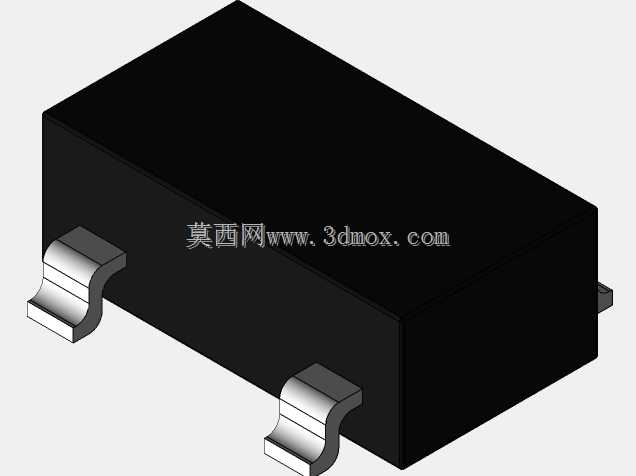

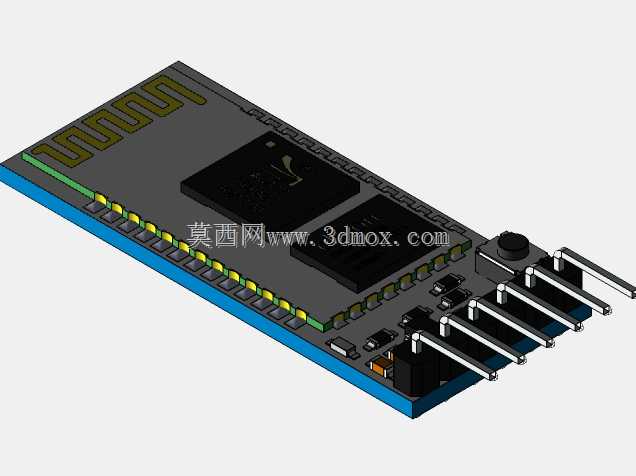

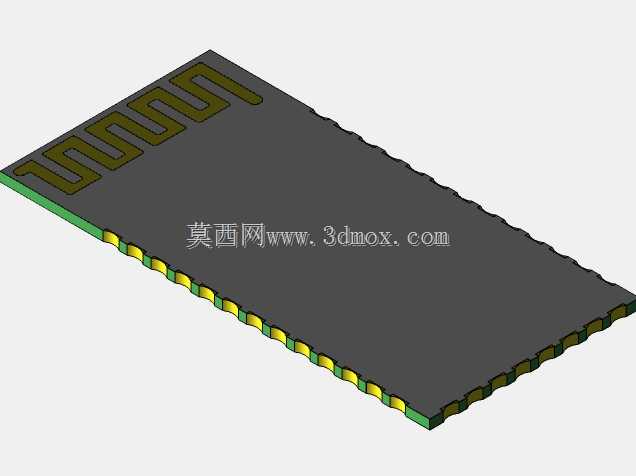

从结构设计来看，这个模块采用双层PCB板载布局，板上集成了蓝牙射频芯片、晶振、电源管理电路与状态指示元件，边缘引出排针引脚，引脚间距采用标准2.54mm排距设计，既可以直接插在面包板上做原型验证，也能通过排座焊接在用户自己的主控板上，安装时不需要额外设计特殊固定结构，依靠排针的焊接强度就能满足常规场景的固定需求，整体板身尺寸控制在极小范围内，长宽尺寸适配绝大多数小型嵌入式设备的内部安装空间，不会占用过多设备内部的结构空间，对便携类、小型化设备的集成十分友好。

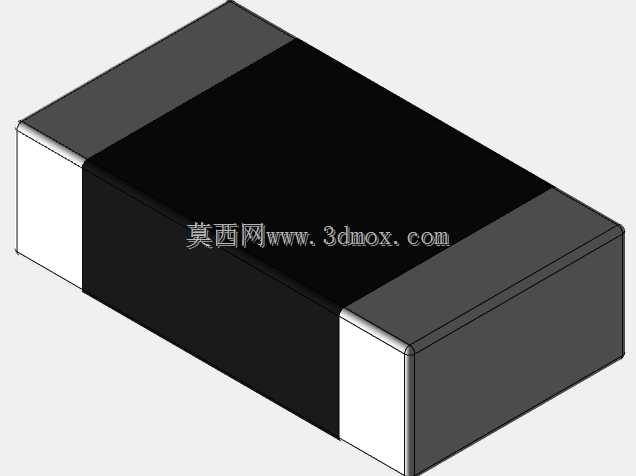

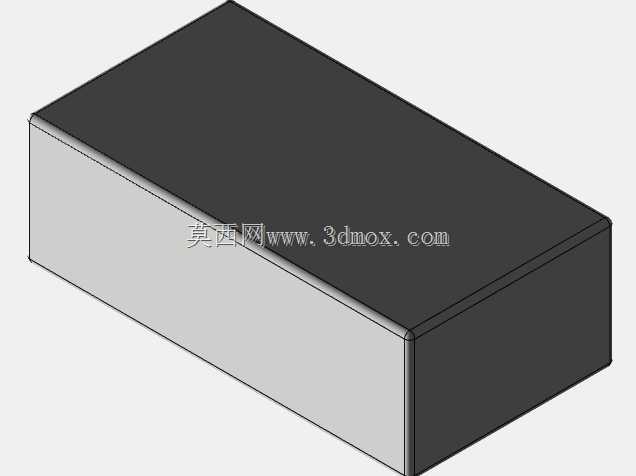

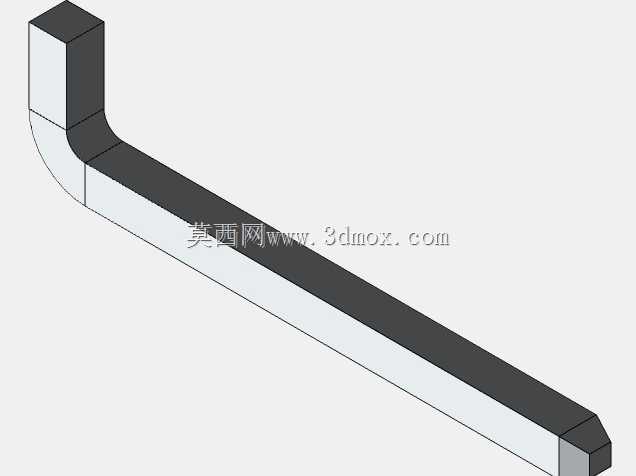

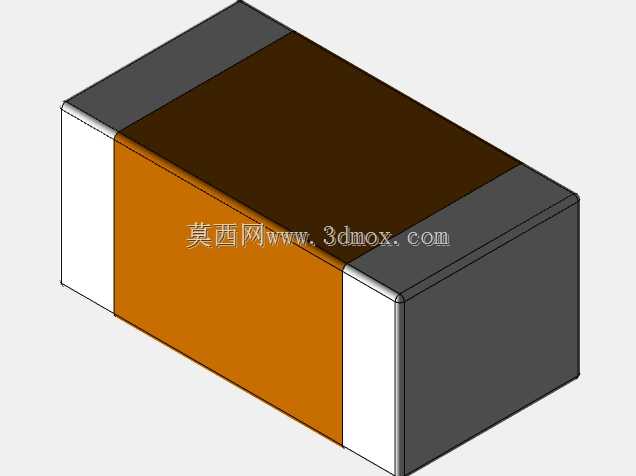

设计建模时需要重点关注几个边界细节：首先是排针的伸出长度，要保证焊接后排针不会与板上其他元件产生干涉，同时要匹配常用排座的插接深度，避免出现插接过松或无法完全插入的问题；其次是板上元件的高度差，射频芯片区域的高度最高，周边阻容元件高度较低，建模时要准确还原各元件的高度差，方便用户在做整机结构设计时预留足够的装配间隙，避免外壳或其他结构件挤压到板上元件造成损坏；另外板边的安装定位要准确，模块的两个安装孔位位置要与实际产品一致，方便需要螺丝固定的场景完成装配。

在实际应用场景中，这类模块常被用在智能小车的遥控通信、工业传感器的数据无线回传、智能家居设备的本地控制链路搭建、学生电子设计竞赛的作品通信环节，它支持主从模式切换，既可以作为主机主动搜索连接其他蓝牙设备，也可以作为从机等待其他设备连接，适配不同的通信组网需求。建模过程中还原了模块上所有元件的布局细节，包括板上的丝印标识、引脚的金属光泽、PCB板的基材纹理，能直接用于设备的整机装配干涉检查、产品宣传渲染图制作、教学演示模型搭建等场景，帮助结构工程师在设计阶段就完成模块的布局预演，减少实际打样时出现的装配干涉问题，缩短产品开发的迭代周期。
