四旋翼小型航拍作业飞行器结构设计

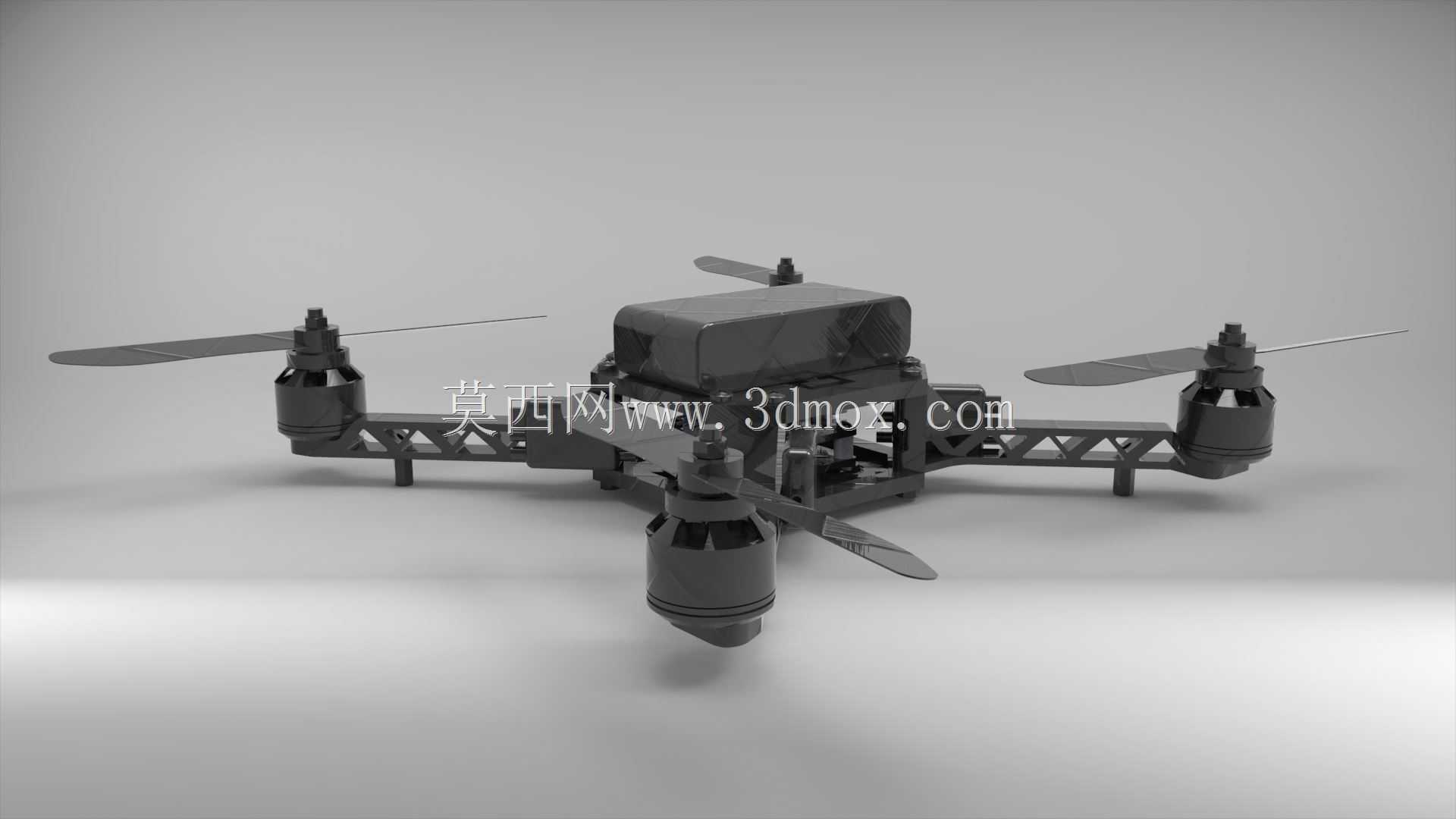

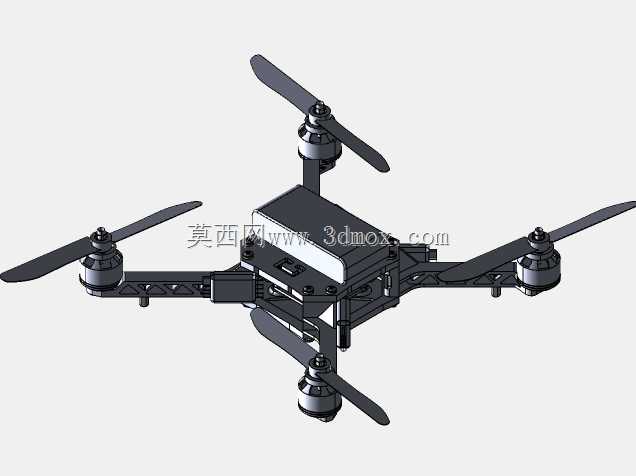

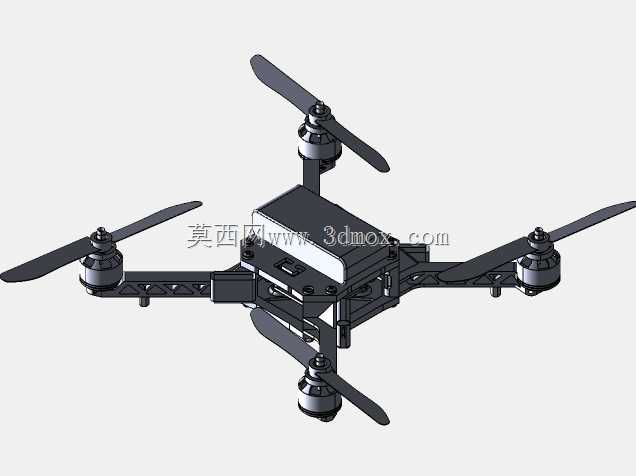

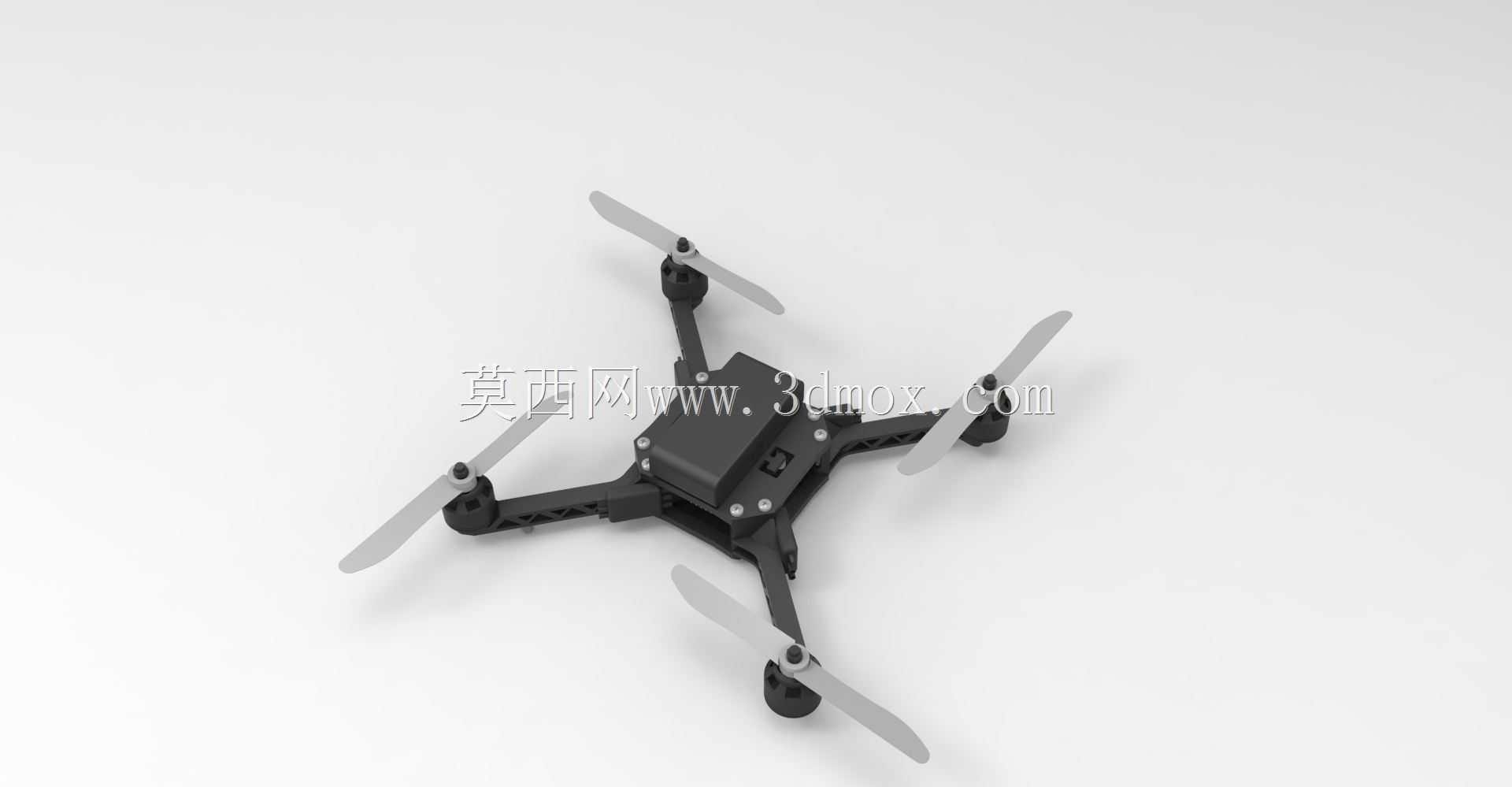

这款四旋翼飞行器的机架采用X型对称布局，机臂与中心机身采用一体化镂空结构设计，在保证结构刚性的前提下尽可能降低整机自重，中心舱段预留了飞控板、电池、图传模块的安装位，安装边界可适配主流尺寸的开源飞控硬件，机臂末端的电机座采用沉头螺丝固定结构，可快速更换不同规格的无刷电机，适配不同载重需求的作业场景。日常作业中，这类小型四旋翼设备可覆盖小范围航拍测绘、园区巡检、低空植保辅助等场景，相比固定翼飞行器，它不需要专用起降场地，可在狭小空间内完成垂直起降与悬停动作，作业灵活性更强。设计过程中，机臂的长度经过反复校核，既保证相邻螺旋桨转动时不会出现气流干涉，又避免机臂过长带来的结构震颤问题，螺旋桨采用两叶快拆结构，日常收纳时可快速拆卸减少占用空间，飞行时桨叶的翼型经过优化，在相同电机转速下能提供更稳定的升力输出，降低低空紊流对飞行姿态的影响。中心机身的上下壳采用卡扣加螺丝的双重固定方式，既可以快速打开更换电池、调试内部电子元件，又能在飞行过程中保证壳体闭合紧密，避免高速气流灌入机身内部影响电子设备稳定性。起落部分没有采用额外的脚架结构，而是利用机臂末端的延伸结构作为着陆支撑，进一步降低整机重量，同时减少着陆时的碰撞风险，机臂上的镂空结构除了减重之外，还能在飞行时引导气流快速通过，降低风阻对续航的影响。从结构设计角度看，这款飞行器的所有安装孔位都做了沉头处理，螺丝装配后不会突出结构表面，既减少了飞行时的空气阻力，也避免了突出部件剐蹭线缆或其他设备的问题，中心舱的内部预留了走线槽，所有电子设备的连接线都可以沿槽排布，不会出现线缆缠绕螺旋桨的安全隐患。针对不同的作业场景，这款机架可以通过更换不同尺寸的螺旋桨和对应KV值的电机，调整最大起飞重量，满足搭载不同重量任务设备的需求，比如搭载轻量型高清相机时可以选用小尺寸高转速桨提升机动性，搭载小型植保喷洒模块时可以选用大尺寸低转速桨提升升力冗余。整机的重心设计严格落在四个旋翼的几何中心位置，飞控安装位也设置在重心点正上方，保证飞行时的姿态控制精度，减少飞控的校准难度，即使是新手调试也能快速获得稳定的悬停效果。
