适配CubeOrange的飞控承载防护结构

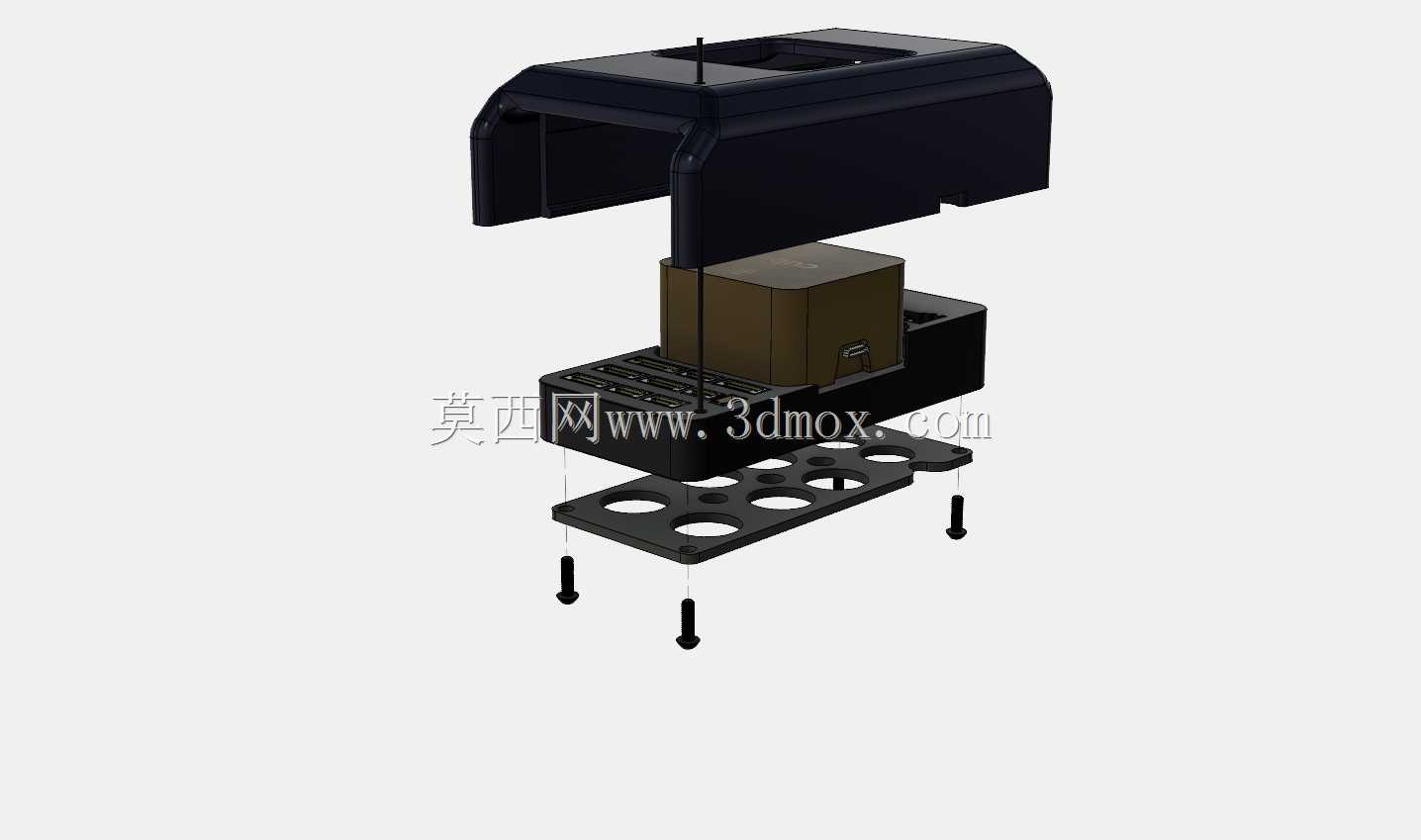

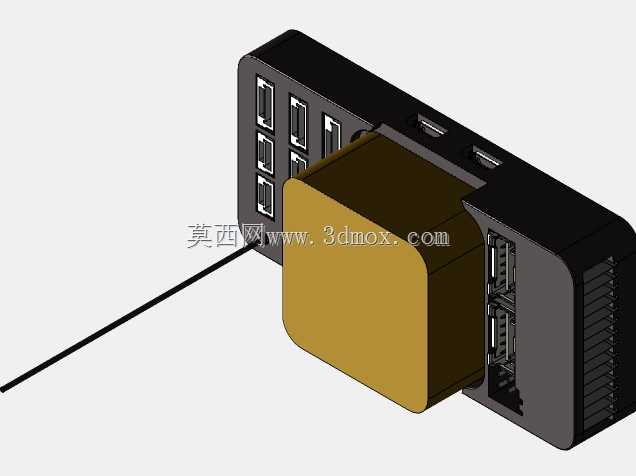

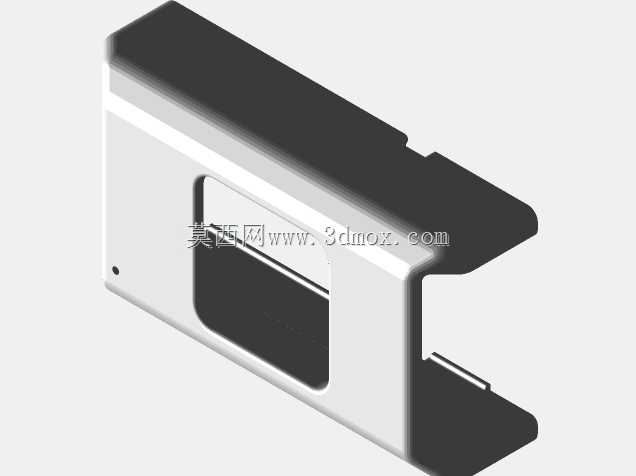

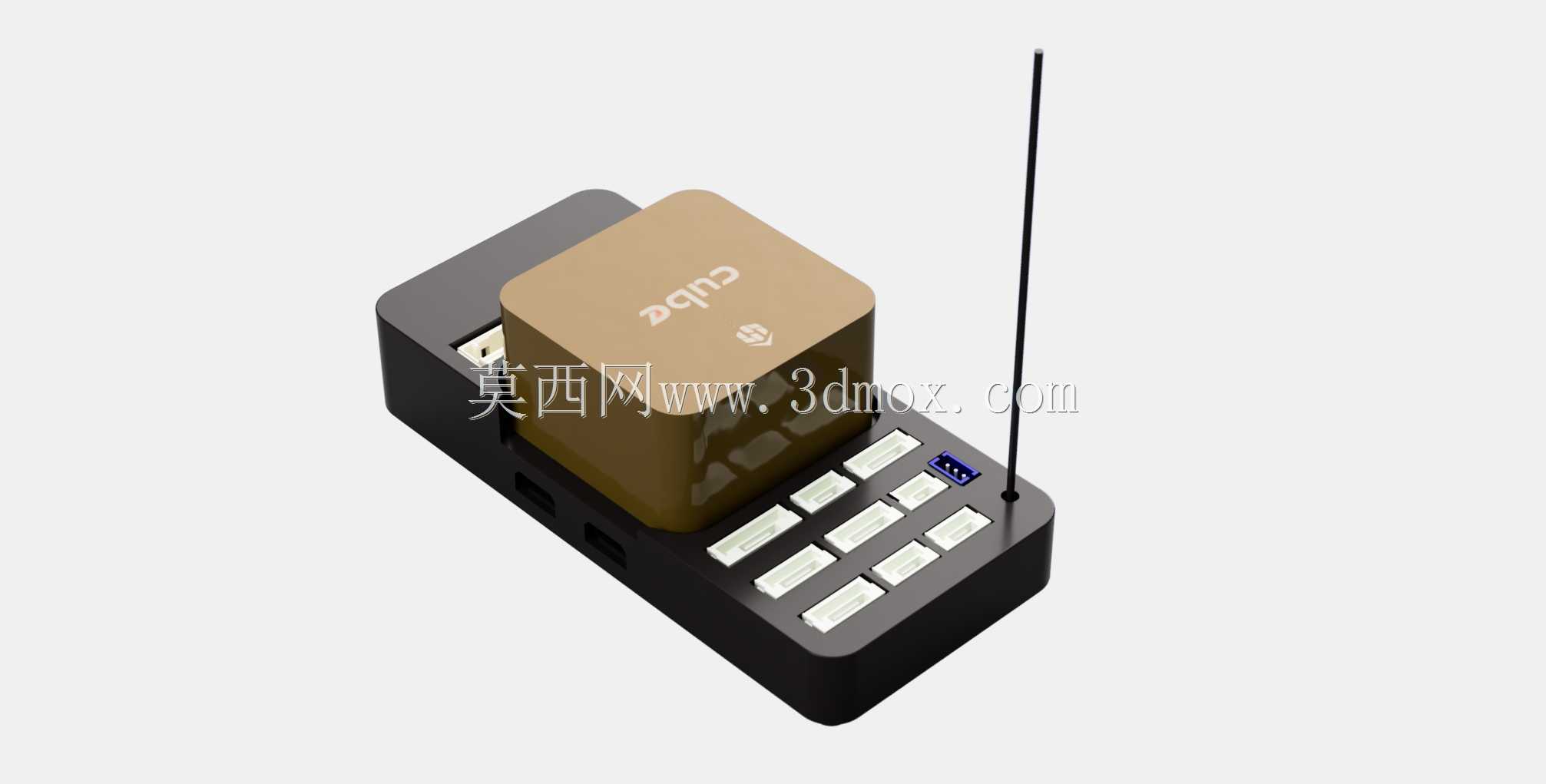

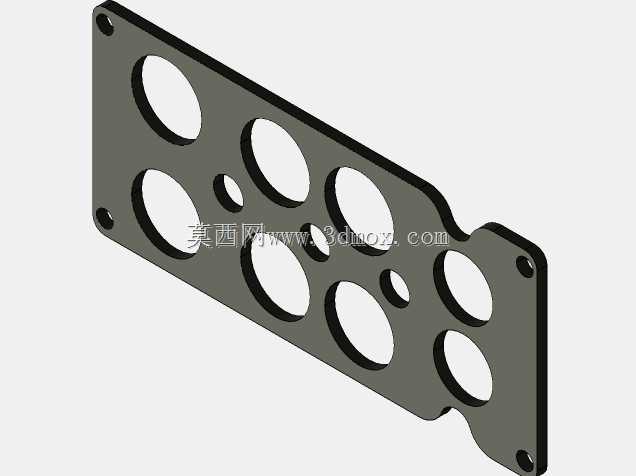

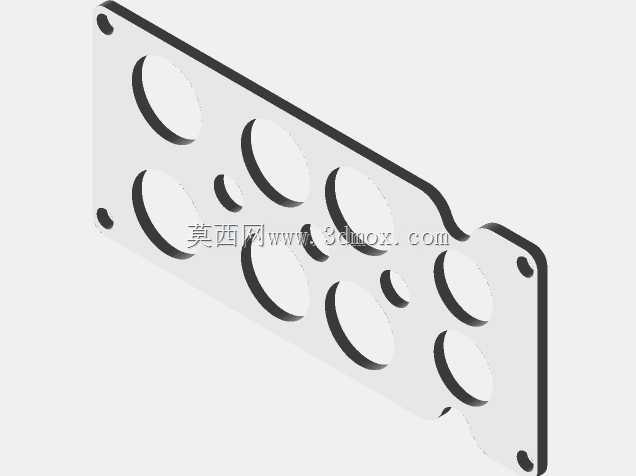

这套结构针对小型多旋翼、固定翼无人机的飞控安装场景设计，核心解决飞控模块在复杂飞行工况下的固定、防护与安装适配问题，可直接适配升级款Cube Orange飞控单元，也能兼容同尺寸规格的标准飞控板卡。从实际装机需求出发，结构分为上下防护壳体、中间承载托盘与配套固定螺柱四个部分，上壳体做了内凹避让设计，不会遮挡飞控顶部的接口、GPS模块安装位与状态指示灯，同时预留了足够的走线空间，避免装机时线材挤压飞控板卡造成的元件损伤。下托盘采用多孔位镂空设计，一方面是减轻整体结构重量，适配无人机对载荷重量的严苛要求，另一方面是为飞控底部的减震垫、扩展接口预留安装与操作空间，多孔布局也能适配不同机架的安装孔位，减少装机时的二次打孔工作量。设计时严格匹配Cube Orange f/CD升级型号的实际外形尺寸，承载板的定位凸台刚好卡住飞控主体的侧边，避免飞行过程中飞控出现横向窜动，上下壳体合模后形成封闭的防护空间，能够阻挡飞行过程中扬起的沙尘、溅落的水滴接触飞控板卡，降低户外作业时飞控故障的概率。安装边界上，整套结构的固定螺柱长度经过核算，安装后上下壳体之间留有均匀间隙，不会挤压飞控上的外接元件，底部安装孔位的孔距匹配主流中小型无人机的中心板安装规格，可直接通过M3螺丝固定在机架中心板上，不需要额外制作转接件。外壳的边角做了圆弧过渡处理，既减少飞行过程中的风阻，也能避免装机调试时尖锐边角划伤操作人员或线材。托盘上的每个镂空孔位都做了去毛刺处理，防止长期飞行振动下孔边磨损线材绝缘层。整套结构的设计完全围绕飞控装机的实际痛点展开，兼顾防护性、安装便捷性与轻量化要求，能够适配巡检、航拍、测绘等多种用途的无人机装机需求，结构拆分设计也方便后期飞控的调试、固件升级与元件更换，不需要完全拆解整套结构就能完成飞控的参数调试操作。
