工业机械臂旋转基座结构设计

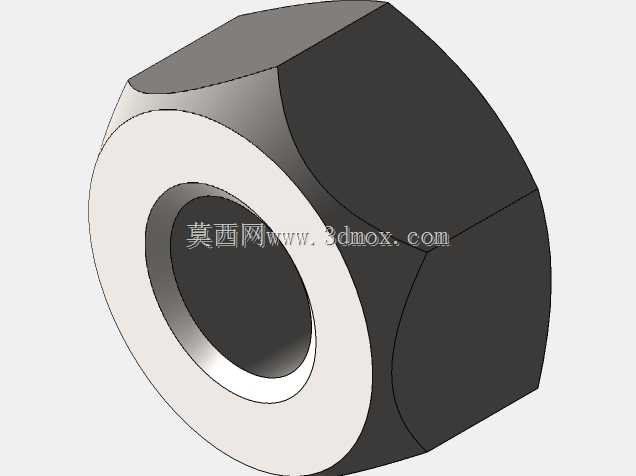

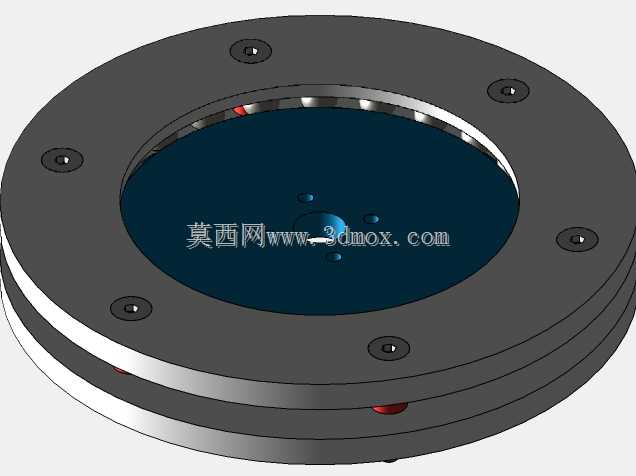

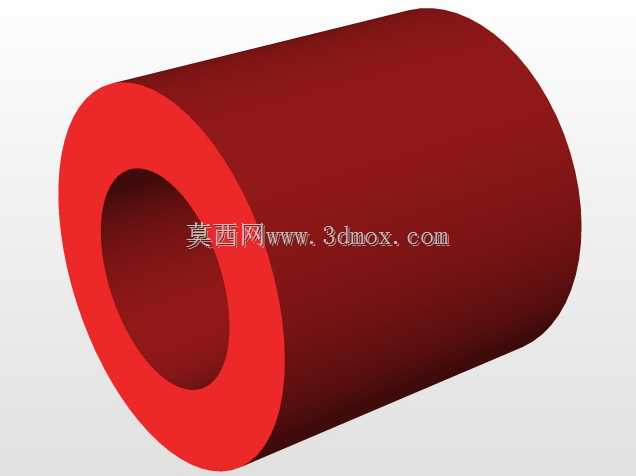

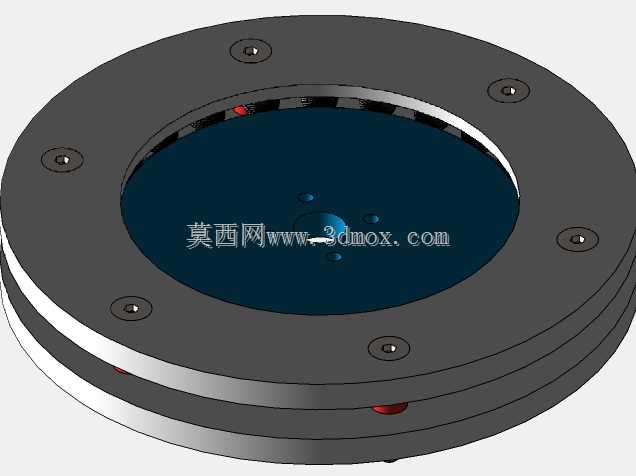

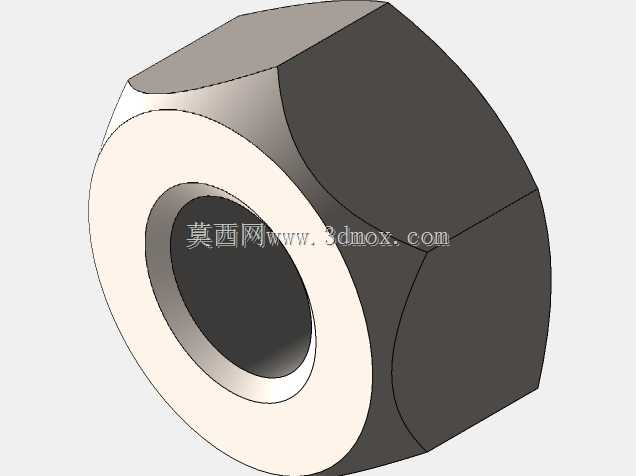

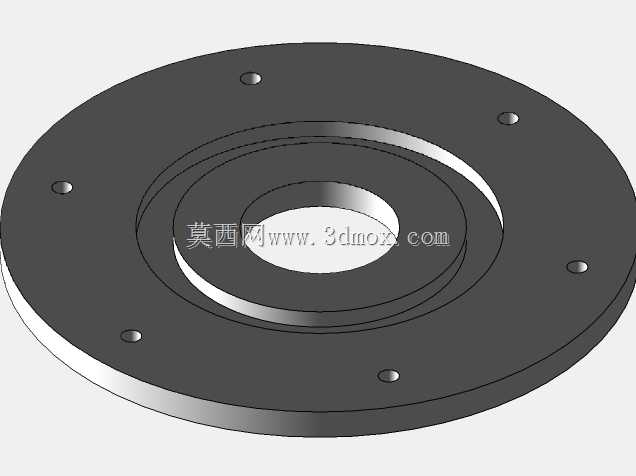

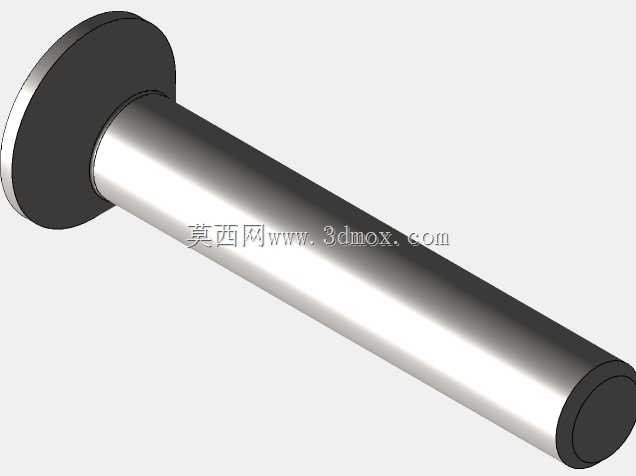

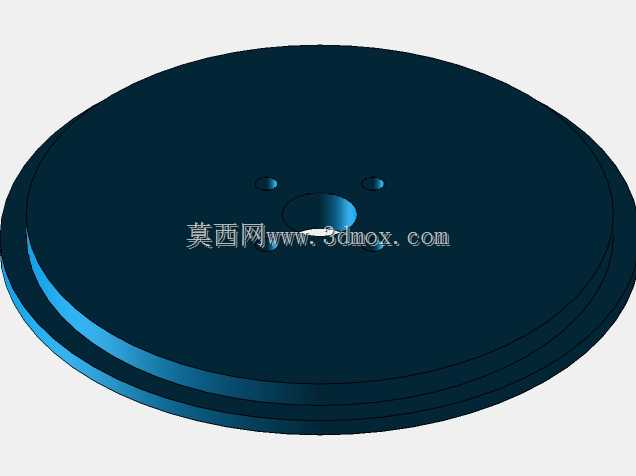

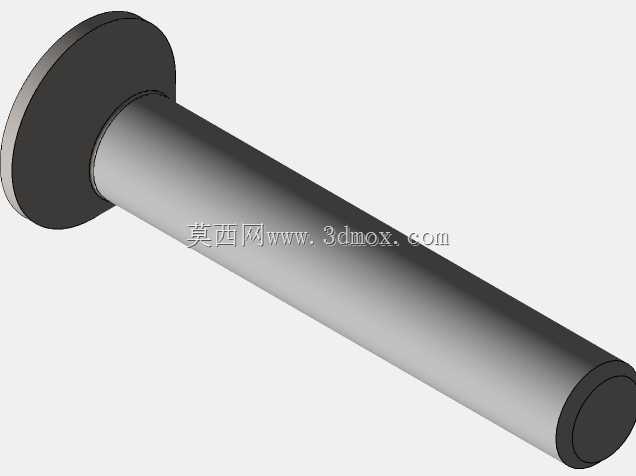

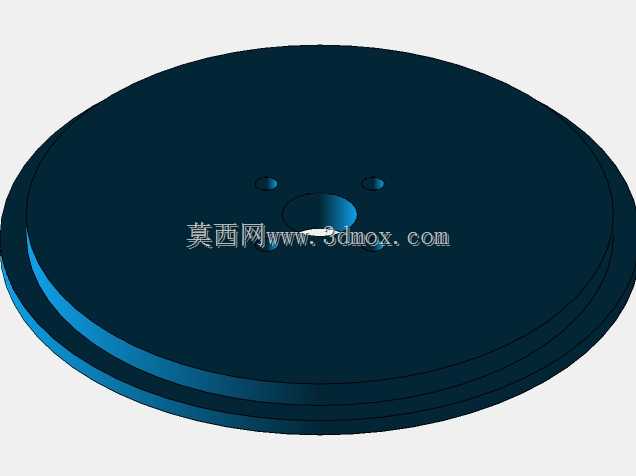

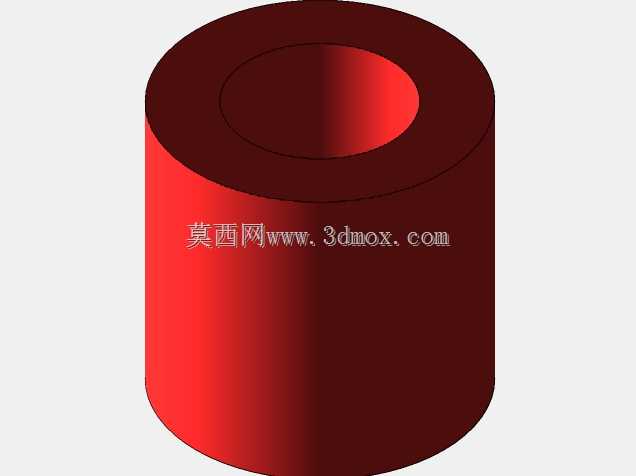

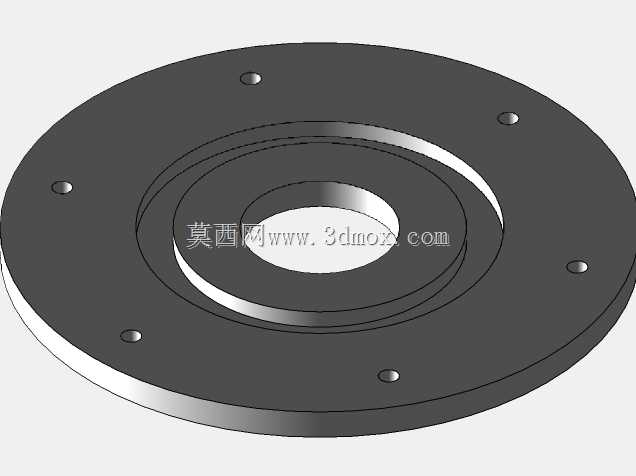

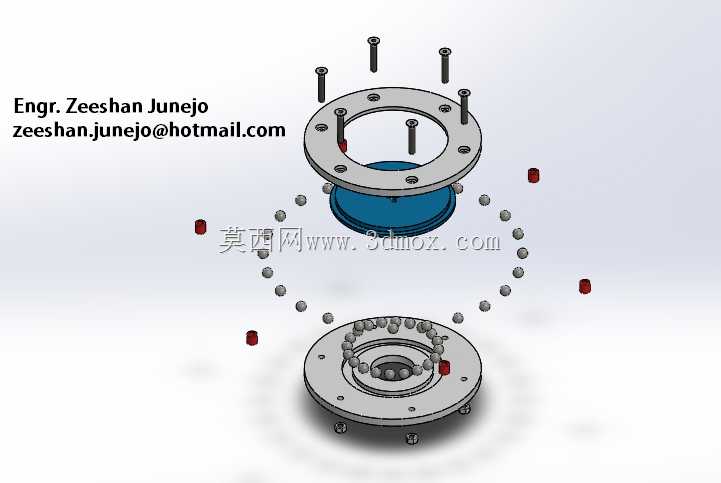

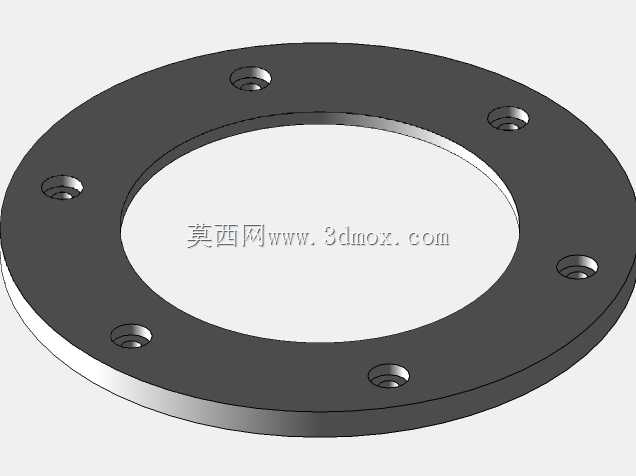

该旋转基座作为多关节工业机械臂的核心承载回转部件，主要应用于装配生产线上下料工位、焊接工作站、分拣搬运单元等场景中，承担机械臂整机的载荷传递与水平回转动作输出，是连接机械臂固定安装面与上部臂体结构的关键基础组件。从功能特性来看，该基座采用分体式双法兰结构设计，上下法兰盘之间布置满装滚珠作为回转滚动体，替代传统回转支承的一体化外圈结构，既保证了回转过程的低摩擦阻力，又能同时承受轴向载荷、径向载荷与倾覆力矩，适配机械臂在不同伸展姿态下的复杂受力工况，避免回转过程出现卡滞或间隙过大影响末端定位精度的问题。上部法兰盘沿圆周方向均匀布置内六角安装螺钉孔，用于与机械臂腰转段的下安装面定位锁紧，螺钉孔的位置度公差控制在0.02mm以内，保证装配后上部臂体的回转中心与基座回转中心同轴度满足设计要求；下部法兰盘同样预留圆周分布的安装孔，可直接通过螺栓固定在设备安装机架、地面预埋板或者移动AGV的搭载平台上，安装边界适配市面主流六轴、四轴工业机械臂的底座安装尺寸，法兰盘的厚度经过受力校核，在满负载工况下的最大形变量控制在0.01mm以内，不会因长期承载出现结构变形。设计过程中优先考虑了装配与维护的便捷性，滚珠保持结构采用无保持架的满装排布，在保证承载能力的同时，拆解维护时无需专用工装即可完成滚动体的更换与清洁，上下法兰之间的密封间隙预留0.5mm，可适配常规的丁腈橡胶密封圈安装，阻挡车间环境中的粉尘、切削液进入回转摩擦面，延长组件的使用寿命。回转接触面的粗糙度设计要求为Ra1.6，既降低滚珠滚动过程的磨损速率，又能保证回转动作的平顺性，避免低速回转时出现爬行现象。基座中间预留的中心通孔可用于穿过机械臂的动力线缆、气管与信号控制线，避免臂体回转过程中出现线缆缠绕拉扯的问题，通孔直径经过核算，可同时容纳3根动力电缆、2根气管与1根编码器信号线缆，满足常规机械臂的走线需求。从实际应用角度出发，该结构相比标准成品回转支承搭配自制安装法兰的方案，整体集成度更高，轴向安装尺寸压缩了15%左右，更适合对安装空间有严格限制的紧凑型工作站使用，同时零部件的加工工艺性更好，法兰盘可直接通过常规车削、钻削工序完成加工，无需定制特殊工装，适合小批量设备改装与非标自动化设备的快速搭建使用。
