三相干式配电变压器结构三维设计

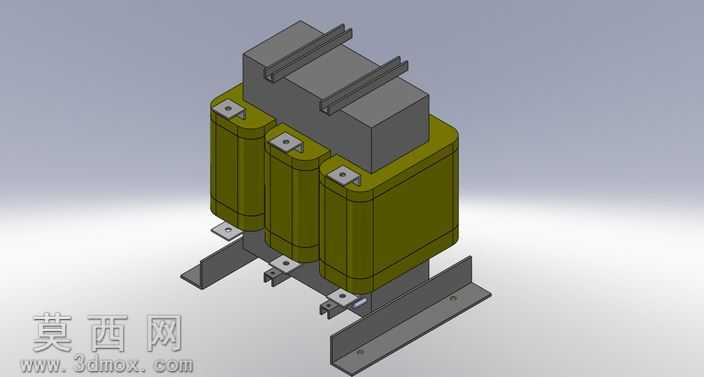

本作品为三相干式配电变压器的三维结构设计，建模过程严格遵循干式变压器的实际生产结构逻辑，采用自底向上的建模思路完成整体装配。首先针对三个独立的绕组单元进行建模，绕组部分采用橄榄绿哑光质感材质，还原环氧树脂浇注干式绕组的外观特征，绕组表面做了细微的竖向棱线处理，模拟实际绕组的层叠结构，每个绕组上下端都设计了方形金属固定压件，压件表面预留安装孔位，用于绕组与上下框架的紧固连接。绕组上方的铁芯部分采用深灰色哑光金属材质，还原硅钢片叠压铁芯的厚重质感，铁芯的三个柱体分别对应套入三个绕组内部，铁芯上部的夹件结构做了突出的安装耳设计，匹配实际产品的接线固定需求。底部的安装支架采用折弯钣金结构建模，还原冷轧钢板折弯成型的支架形态，支架表面做了镀锌金属质感处理，支架上预留了多组安装孔位，既包含与绕组底部压件连接的固定孔，也包含用于变压器整体落地安装的长圆孔，支架的折弯角度、加强筋结构都按照实际钣金工艺要求设计，避免出现工艺不可实现的结构。建模过程中对所有配合面做了公差适配处理，绕组与铁芯柱的配合、压件与绕组端面的配合、支架与底部压件的配合都保留了合理的装配间隙，符合实际产品的装配逻辑。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方45度投射，搭配辅助补光弱化结构阴影，清晰展现变压器各部分的结构层次，材质参数调整上区分了金属部件的反光度与绕组部分的哑光质感，让整体模型视觉效果贴近真实工业产品。设计过程中充分考虑了干式变压器的结构合理性，所有外部突出结构都做了圆角过渡处理，避免锐边带来的安全隐患，整体结构紧凑，安装固定逻辑清晰，完整还原了中小型三相干式变压器的典型结构特征，可用于电气设备布局演示、配电方案展示、结构教学参考等场景。
