六自由度并联Stewart六角吊舱结构设计

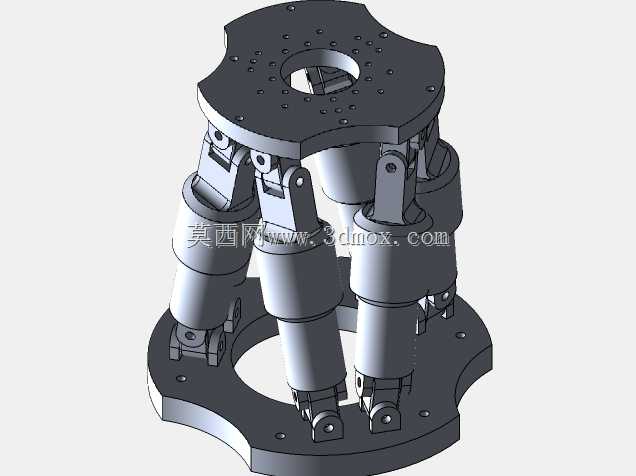

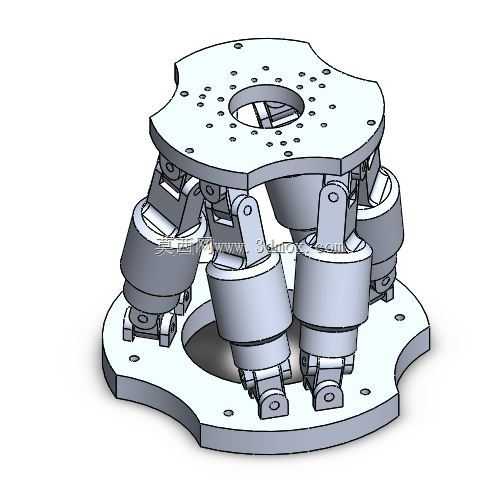

这款并联构型的运动平台，也就是常说的六角吊舱，核心采用六组支腿对称分布的Stewart结构，在精密装配、运动模拟、振动隔离、多自由度位姿调整场景中有着不可替代的应用优势。和传统串联关节的运动机构不同，该结构的上下安装平台通过六组可伸缩支腿连接，每根支腿两端都采用虎克铰结构分别与上下平台铰接，通过协同控制六根支腿的伸缩量，就能实现上平台在空间内六个自由度的运动，包括沿X、Y、Z三个轴向的平移，以及绕三个轴向的转动，整体结构刚度远高于同负载等级的串联机构，运动过程中累积误差小，动态响应速度快，负载自重比表现优异。

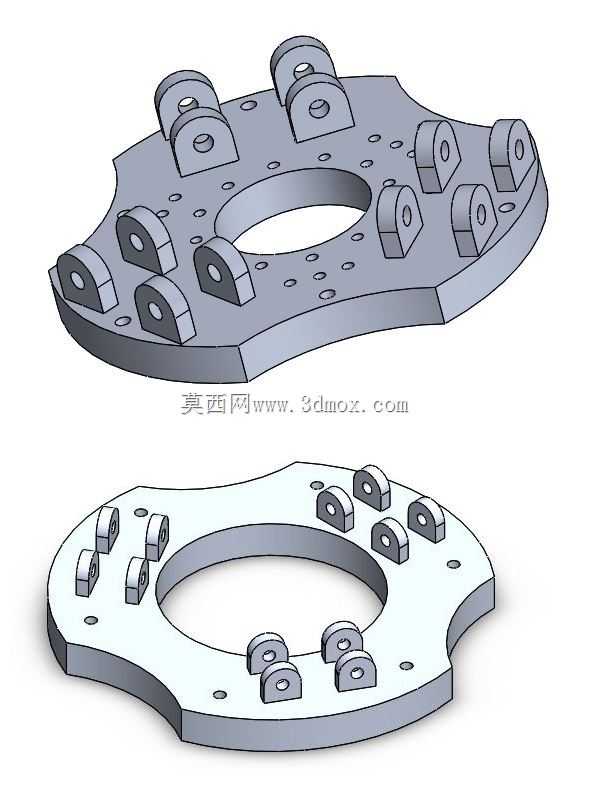

从结构设计逻辑来看，上下安装板都采用了近似六角形的轮廓设计，中心预留大尺寸通孔，既可以满足走管、走线、光学通路或者中心轴类部件穿过的安装需求，也能在保证结构强度的前提下尽可能降低整体自重，安装板表面按照支腿铰接点的分布规律加工了多组安装螺纹孔与定位销孔，铰接支座的安装位置经过运动学仿真校核，确保在全行程运动范围内不会出现支腿干涉、铰接点卡死的问题，同时也能让各支腿的受力分布更均匀，避免单根支腿负载超限。六组支腿采用对称式圆周分布，相邻支腿的铰接点错位排布，进一步提升了平台整体的抗倾覆能力，不管是承受竖直方向的压载、水平方向的剪切力还是倾覆力矩，都能通过多组支腿的协同受力将载荷分散到下安装面的固定点上。

在安装边界方面，下安装板的外缘轮廓做了圆弧过渡处理，固定安装孔分布在平台外缘的凸台上，安装时不需要额外设计转接法兰，可直接通过螺栓固定在水平安装基座上，安装孔的孔距经过标准化设计，能适配多数工业测试台、模拟舱基座的通用安装尺寸。上平台的安装孔位按照通用工装接口设计，可直接搭载测试工装、模拟座舱、精密光学器件或者末端执行器，不需要额外做转接件加工。支腿的伸缩行程经过合理匹配，能覆盖多数工业场景下的位姿调整需求，运动过程中平台的整体外轮廓不会超出下安装板的投影范围，不会和周边的固定防护结构产生干涉，在做设备布局时只需要预留出下安装板的安装空间，加上少量的维护操作空间即可，不需要额外预留过大的运动避让空间。

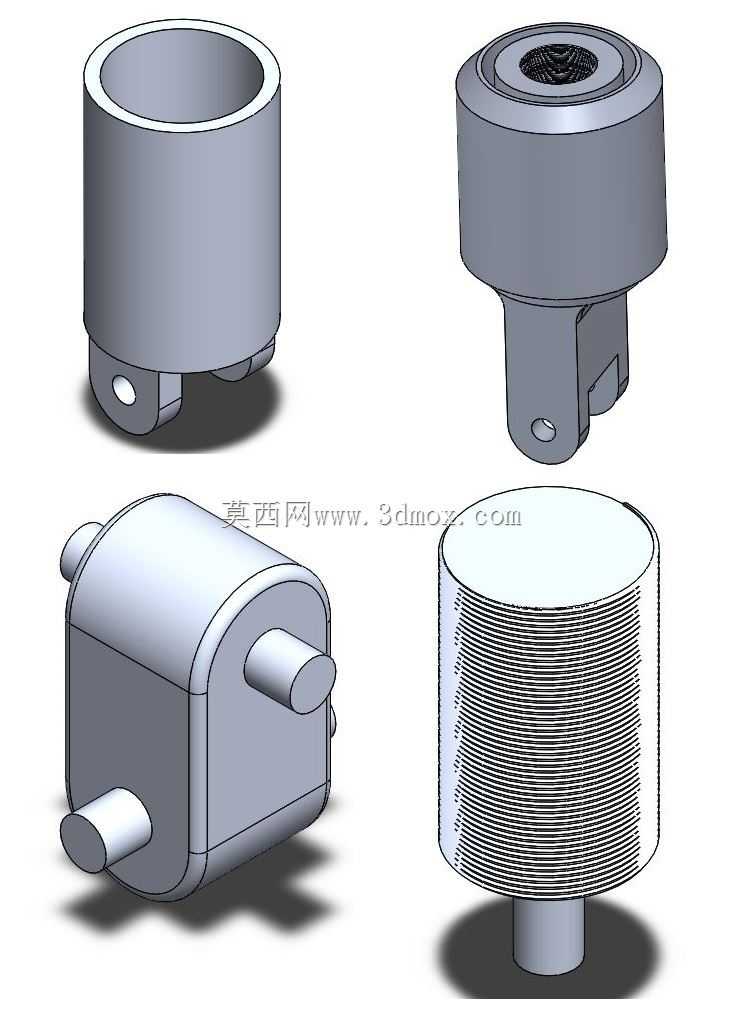

在实际应用中，这类结构常被用在飞行模拟器的运动座舱、精密加工设备的隔振平台、航天器对接试验的位姿调整机构、多轴振动测试台等场景，相比其他多自由度运动机构，它的运动精度更高，结构更紧凑，在有限的安装空间内就能实现六自由度的位姿输出，而且因为所有驱动支腿都属于两端铰接的二力杆结构，支腿本身只承受轴向力，不承受额外的弯矩，零部件的受力状态更好，长期运行的结构稳定性更强，维护成本也更低。设计过程中对每处铰接点的间隙都做了控制，铰接副采用耐磨衬套结构，能降低长期运动带来的磨损间隙，保证平台长期运行后的运动精度保持性。
