液压系统用带操作手柄法兰式球阀设计

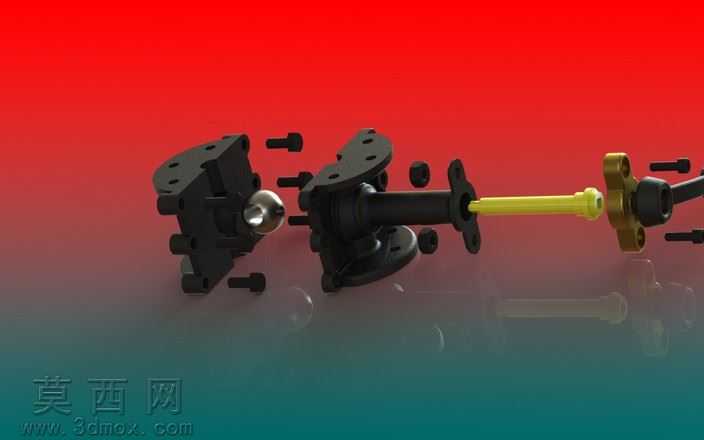

本作品为适配液压系统工况设计的法兰式球阀三维模型，建模阶段严格遵循机械设计规范，先完成整体结构的参数化草绘，以球体回转中心为基准定位各部件装配关系，依次构建阀体、法兰连接端、阀杆、操作手柄、压盖、密封组件等独立零件，每一处连接尺寸均匹配液压管路的通用安装标准，法兰盘上的螺栓孔采用圆周阵列方式生成，孔位间距、孔径参数完全符合行业常用法兰的连接要求，确保模型可直接对接常规液压管路的安装场景。材质设置上结合实际工业球阀的用材逻辑，阀体、法兰、球体等承压部件赋予碳钢材质，调整材质粗糙度参数模拟铸钢件经机加工后的哑光金属质感，操作手柄部位做发黑处理的深色金属材质表现，阀杆与阀体衔接的压紧环件赋予黄铜材质，通过材质色彩的区分清晰呈现不同部件的功能分区，同时调整金属材质的反射参数，避免渲染时出现过度反光失真的问题。渲染阶段采用红到青的渐变背景突出模型主体，打光采用三点布光方案，主光源从模型斜上方投射，清晰展现阀体的轮廓结构与表面机加工纹理，辅助光源补全暗部细节，避免法兰孔、阀杆衔接缝隙等位置出现死黑区域，顶光勾勒操作手柄的轮廓线条，让整体渲染效果层次分明，各部件的装配关系一目了然。结构设计上重点考虑液压系统的高压使用需求，阀杆部位设置多级密封配合结构，操作手柄采用带吊环的长杠杆结构，降低高压工况下的操作力矩，手柄与阀杆的连接部位采用扁方定位加紧固件锁紧的结构，避免开关操作时出现打滑问题，阀体流道采用全通径设计，减少液压介质流经阀门时的压力损失，法兰连接端的密封面做凸台结构设计，适配常规法兰密封垫片的安装要求。设计过程中针对液压系统可能出现的压力波动问题，在阀杆与阀体的配合部位预留了密封件的安装空间，可根据实际使用压力选配不同耐温耐压等级的密封组件，整体模型的所有配合间隙均按照实际机械装配公差设置，不存在干涉问题，可直接用于液压系统的装配干涉校验、工况模拟演示，也可作为阀门类产品设计的参考原型，帮助设计人员快速完成同类型球阀的结构改型与方案验证。
