PVC黄铜组合式手动球阀三维结构设计

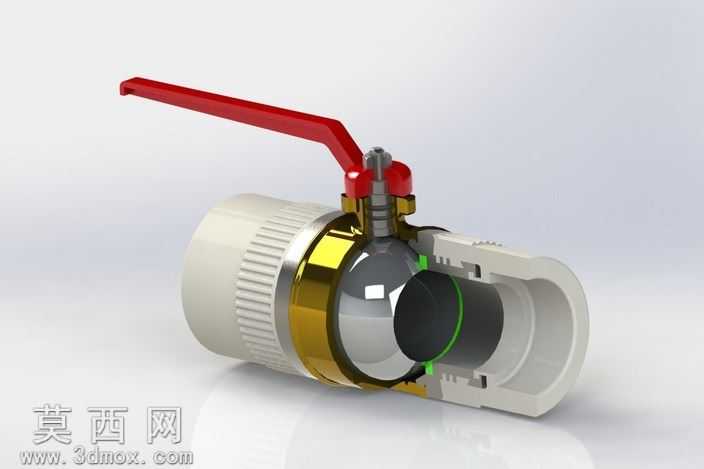

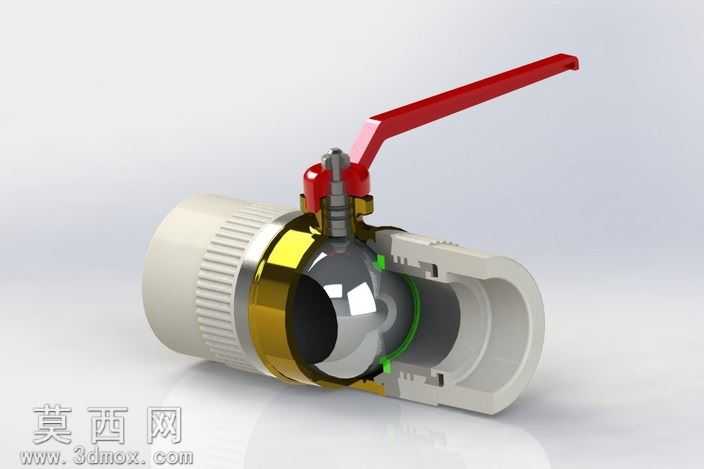

本作品为手动驱动的PVC球阀三维建模成果，建模过程以工业级管路阀门的实际生产尺寸为基准，采用自底向上的装配建模逻辑完成整体构建。首先对核心功能部件进行独立建模：阀芯部分采用黄铜材质对应的金属构件建模逻辑，精准还原球形密封面的球面曲率，保证球面与密封件的配合公差符合民用给排水管路的密封要求，阀芯顶部的阀杆连接槽做了适配性的结构细化，确保阀杆转动时的扭矩传递稳定无松脱。阀体主体采用PVC工程塑料的结构特征建模，还原了进水端的外螺纹连接结构、外壁的防滑滚花纹理，以及阀体与金属嵌件结合处的定位台阶，建模时特意做了剖视结构的展示设计，可直观呈现内部流道的通径尺寸、阀芯的转动行程范围。操作手柄采用红色工程塑料的材质设定，建模时还原了手柄的长杠杆式省力结构，手柄与阀杆连接的锁紧螺母、红色密封压帽都做了1:1的结构复刻，密封件部分采用绿色弹性密封材质的视觉区分，清晰展示密封圈在阀芯与阀体之间的安装位置与压缩量。渲染阶段采用工业产品展示级的材质参数调配：PVC阀体部分设置为哑光浅米白塑料质感，调整粗糙度参数还原PVC管材的真实表面漫反射效果；黄铜阀芯与金属嵌件部分设置为亮面金属材质，添加细微的使用划痕纹理提升真实感，金属表面的反光强度根据曲面曲率做了差异化调整，避免过度反光丢失结构细节；红色手柄部分设置为半哑光硬质塑料质感，压帽部分做了亮面红色塑料的材质区分；绿色密封圈设置为弹性橡胶材质，调整高光参数呈现橡胶的柔和反光特性。整体模型的结构设计完全贴合民用PVC球阀的实际工作逻辑，剖视视角可清晰展示阀门全开状态下的流道贯通形态，各部件的装配间隙、配合关系都经过严谨的尺寸校验，既可以作为产品展示的可视化素材，也可作为管路系统设计的配套构件参考，模型的结构拆分逻辑清晰，可直接用于生成工程爆炸图、装配指导示意图等衍生内容，材质分层设置合理，可快速调整不同配色方案适配不同应用场景的展示需求。
