Fusion360自由造型人脸防护面罩结构设计

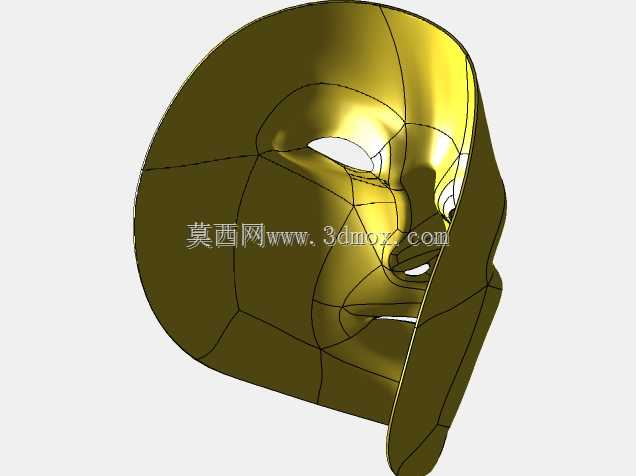

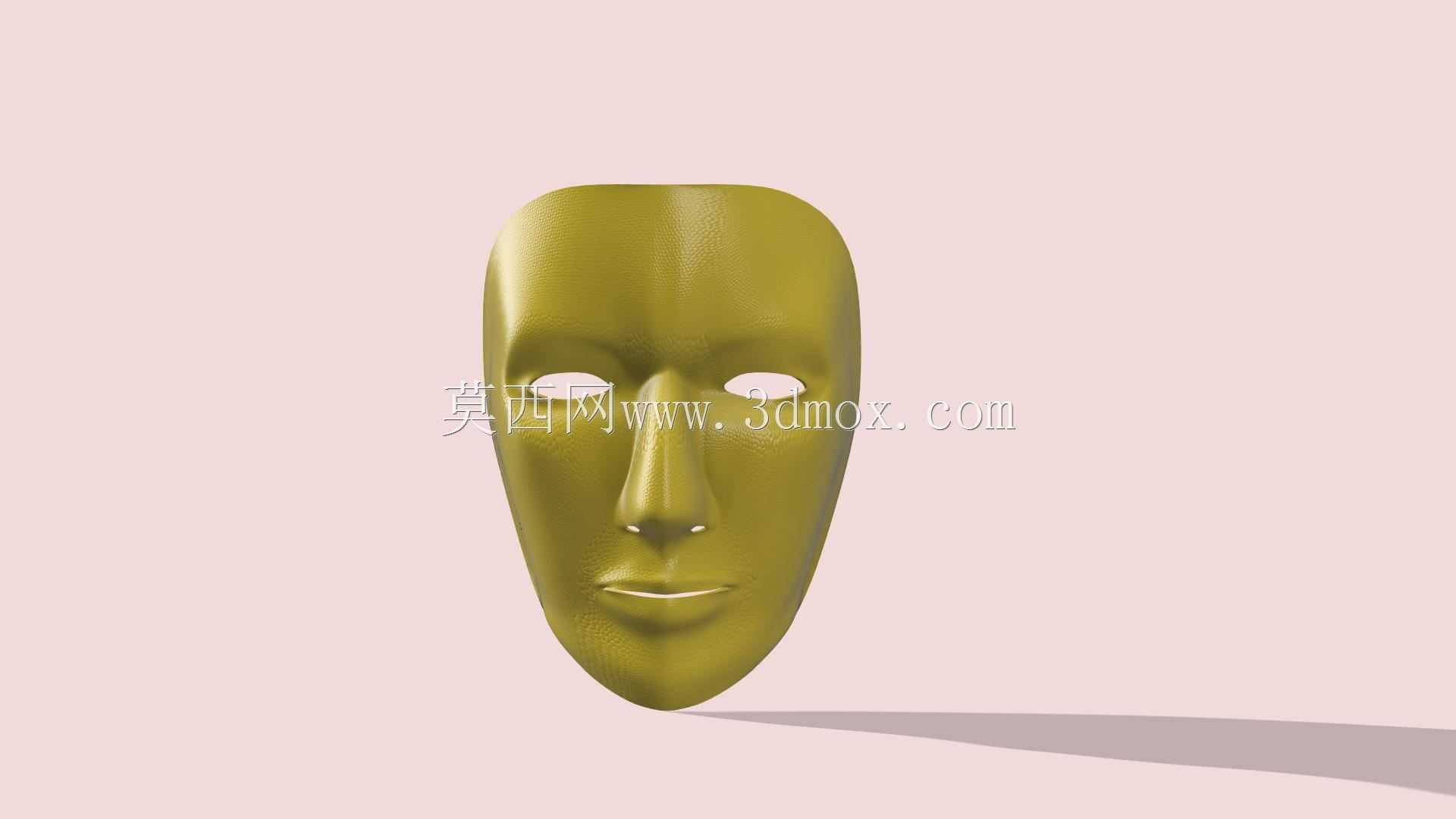

这款人脸面罩的曲面建模完全贴合亚洲成年人面部轮廓的平均统计数据，在自由造型阶段先通过基准面勾勒出额骨、颧骨、鼻骨、下颌线的关键骨点投影，再通过自由曲面的控制点拖拽调整软组织覆盖后的曲面弧度，避免佩戴时出现颧骨、鼻梁处的压痛点。从实际应用场景来看，这类曲面面罩既可以作为影视道具、主题活动装饰的基底结构，也可在加装过滤组件后作为特种作业的面部防护外罩，曲面的流线型设计能减少作业时迎面气流的冲击，也能避免液体喷溅时在表面积留。设计过程中特意在眼部预留了长椭圆形的视野开孔，开孔边缘做了向内收的1.5mm翻边，既可以保证佩戴时的水平视野角度达到120度以上，也能避免开孔边缘的锐边划伤眼部周围皮肤；鼻部位置的曲面做了12mm的外凸余量，适配大部分人群的鼻梁高度，不会出现佩戴时鼻尖顶到面罩内壁的情况，同时在鼻翼两侧预留了微小的通气缝隙，平衡面罩内外的气压差，减少长时间佩戴的闷堵感。下颌位置的曲面顺着下颌线自然收窄，底部边缘距离下巴尖有8mm的间隙，保证佩戴时说话、咀嚼动作不会受到面罩干涉。整个面罩的壁厚统一设置为2mm，既保证了整体结构的抗冲击强度，在受到普通外力碰撞时不会出现碎裂变形，也不会因为壁厚过大导致整体重量超标，长时间佩戴造成颈部负担。面罩两侧的耳挂安装位做了内嵌式的安装凸台，凸台上预留了直径2mm的绑带穿孔，凸台的位置刚好对齐人体耳前的颞骨位置，绑带穿过固定后受力点分布在头骨两侧，不会出现佩戴时面罩下滑移位的问题。曲面过渡阶段反复调整了G2连续的控制点权重，整个外表面没有突兀的折角与曲面拐点，后续不管是做真空覆膜小批量生产，还是做表面喷涂、电镀装饰处理，都能获得均匀的表面效果，不会出现涂层厚薄不均或者电镀积瘤的问题。在面部贴合的内侧边缘，设计了一圈宽度3mm的内凹止口，用来粘贴缓冲泡棉，泡棉压缩后的厚度为2mm，刚好填充面罩与面部皮肤之间的间隙，既可以提升佩戴的贴合度，也能避免硬质塑料边缘直接接触皮肤造成的压痕。
