单通道红外反射式线性传感模块结构设计

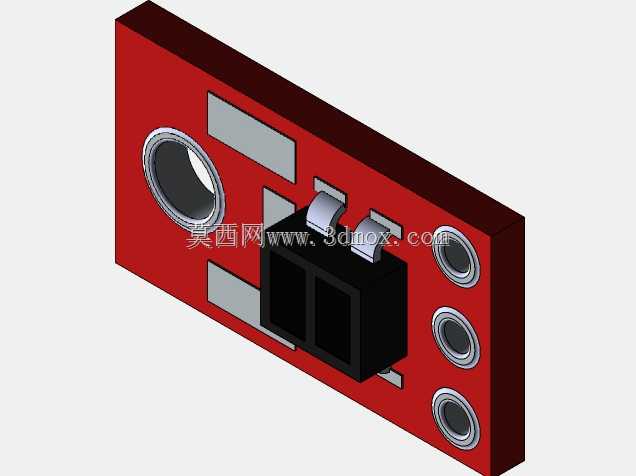

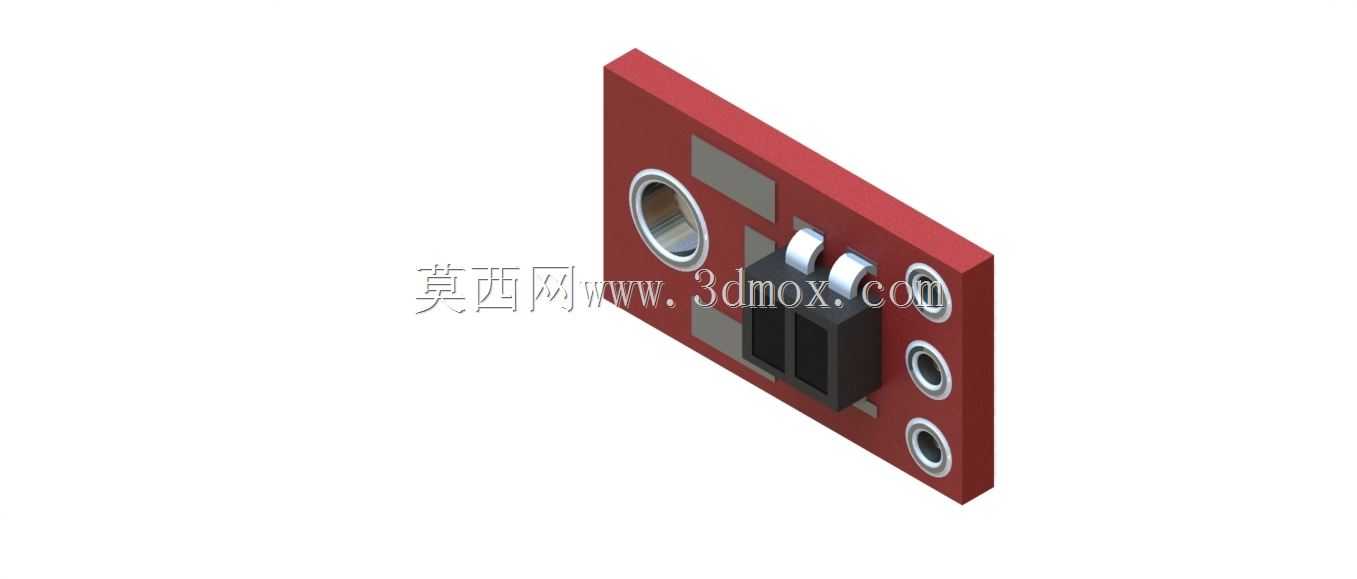

这款单通道红外反射传感模块，核心应用场景覆盖小型智能装备的近距离位置判定、循迹导航、物料到位检测等环节，常见于桌面级智能小车、小型自动化分拣工位的物料存在检测、非接触式限位触发场景，无需与被测物体直接接触即可完成信号输出，避免机械接触带来的磨损与定位偏差。模块采用FR-4基材PCB作为承载主体，板载集成红外发射管、接收晶体管、限流元件与接口接插件，整体结构紧凑，板体边缘预留三个等距金属化安装孔，安装孔位适配M2规格紧固件，可直接固定在设备支架或安装面板上，安装孔中心距经过标准化设计，能兼容多数小型传感安装位的通用尺寸，无需额外定制转接件即可完成装配。从功能设计逻辑来看，模块通过板载红外发射管向外发射特定波长红外光，当检测范围内存在反射物体时，红外光经物体表面反射后被接收晶体管捕获，通过内部光电转换输出对应电平信号，可直接接入微控制器IO引脚完成信号采集，检测距离覆盖近距离反射场景，针对浅色高反射率物体的检测响应稳定，深色低反射率物体可通过调整安装距离适配检测需求。设计过程中充分考虑了现场布线与接线便利性，板载接插件采用立式贴片封装，引脚间距匹配标准杜邦线规格，接线时无需焊接即可完成快速插拔，降低现场装配的接线难度；发射与接收器件采用并排布局，光学窗口朝向与PCB板面垂直，安装时只需将板面对准检测方向即可完成光路对准，无需额外调整光学角度。模块整体外形为窄长矩形结构，板体厚度控制在1.6mm标准PCB厚度范围，板上元件最高高度不超过接插件顶面，整体安装占用空间极小，可嵌入到设备内部狭窄的安装间隙中，不会与周边运动部件产生干涉。电路布局上，功率元件与信号元件分区排布，减少电源回路对光电信号的干扰，金属化安装孔与板内电路做隔离处理，避免安装时紧固件接触电路造成短路风险，适配工业现场常见的DC5V供电场景，可直接与多数微控制器系统共用供电回路，无需额外配置电源转换模块。
